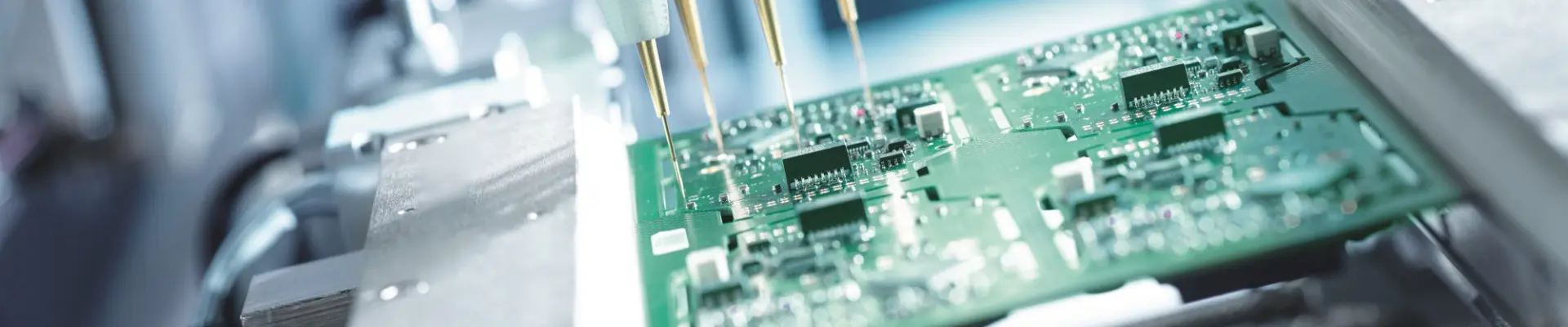

Qu'est-ce qui rend les PCB et PCBA de l'électronique grand public essentiels pour les produits électroniques hautes performances ?

Du smartphone dans votre poche au haut-parleur intelligent dans votre salon, la fonctionnalité fluide et les hautes performances de l'électronique grand public moderne sont alimentées par deux héros méconnus : le circuit imprimé (PCB) et l'assemblage de circuits imprimés (PCBA). UNPCB et PCBA pour l'électronique grand publicconstituent l'épine dorsale structurelle et électrique de tout appareil, fournissant l'interconnectivité critique qui permet aux composants de communiquer et de fonctionner comme un système unifié. Sans un PCB méticuleusement conçu et fabriqué de manière fiable et un processus d'assemblage parfaitement exécuté, les processeurs les plus avancés et les capteurs de pointe ne seraient rien de plus qu'un ensemble de pièces de silicium déconnectées. La demande incessante des consommateurs pour des appareils plus petits, plus rapides, plus puissants et riches en fonctionnalités a exercé une immense pression sur l'industrie des PCB et des PCBA. ÀShenzhen Aisen Electronics Co., Ltd., notre usine a été à l'avant-garde de cette évolution, adaptant nos processus pour répondre aux exigences strictes de la 5G, de l'intelligence artificielle et des applications IoT. Cet article explorera les multiples raisons pour lesquelles les PCB et PCBA ne sont pas de simples composants, mais les catalyseurs essentiels des produits électroniques hautes performances.

Le passage d’une conception électronique conceptuelle à un produit tangible et hautes performances est complexe, et le PCB et le PCBA sont la manifestation physique de cette conception. Un produit performant nécessite une fondation performante. Cette base repose sur trois piliers essentiels : la capacité à gérer l'intégrité du signal à haut débit pour éviter la perte de données et les interférences, la capacité à dissiper efficacement la chaleur pour garantir la longévité et la fiabilité des appareils, et la capacité à accueillir des composants de plus en plus miniaturisés sans sacrifier les performances. De plus, dans le secteur de l'électronique grand public, où les marges sont serrées et les délais de mise sur le marché sont critiques, la fiabilité et la cohérence de la chaîne d'approvisionnement en PCB et PCBA sont primordiales. Un seul défaut de production peut entraîner une vague de retours, nuisant à la réputation et à la rentabilité de la marque. Au fur et à mesure que nous approfondirons les aspects techniques et opérationnels des PCB et PCBA, nous découvrirons les règles de conception spécifiques, les techniques de fabrication et les protocoles de tests rigoureux qui différencient une carte simplement fonctionnelle d'une carte qui permet réellement des performances élevées et une fiabilité à long terme.

Table des matières

• 1. Quelle est l’évolution des PCB pour l’électronique grand public ?
• 2. Comment PCBA résout-il les défis de la miniaturisation ?
• 3. Quelles spécifications techniques définissent un PCB haute performance ?
• 4. Comment les processus de fabrication avancés améliorent-ils la fiabilité ?
• Foire aux questions (FAQ)
• Conclusion et consultation du projet

Quelle est l’évolution des PCB pour l’électronique grand public ?

Pour comprendre pourquoiPCB et PCBA pour l'électronique grand publicsont aujourd'hui indispensables pour des produits performants, il est instructif de regarder leur évolution. Le parcours depuis les PCB volumineux et simple face des années 1960 jusqu'aux circuits incroyablement denses, multicouches et flexibles que nous utilisons aujourd'hui témoigne de la recherche incessante de la miniaturisation et de la performance. Au début, la fonction principale d'un PCB était de remplacer le câblage point à point, rendant ainsi les appareils électroniques plus fiables et plus faciles à fabriquer. À mesure que le circuit intégré (CI) émergeait et commençait à gagner en complexité, le rôle du PCB s'est étendu d'un simple substrat de câblage à une interconnexion soigneusement conçue qui devait gérer des signaux électriques avec des fréquences et des vitesses toujours croissantes.

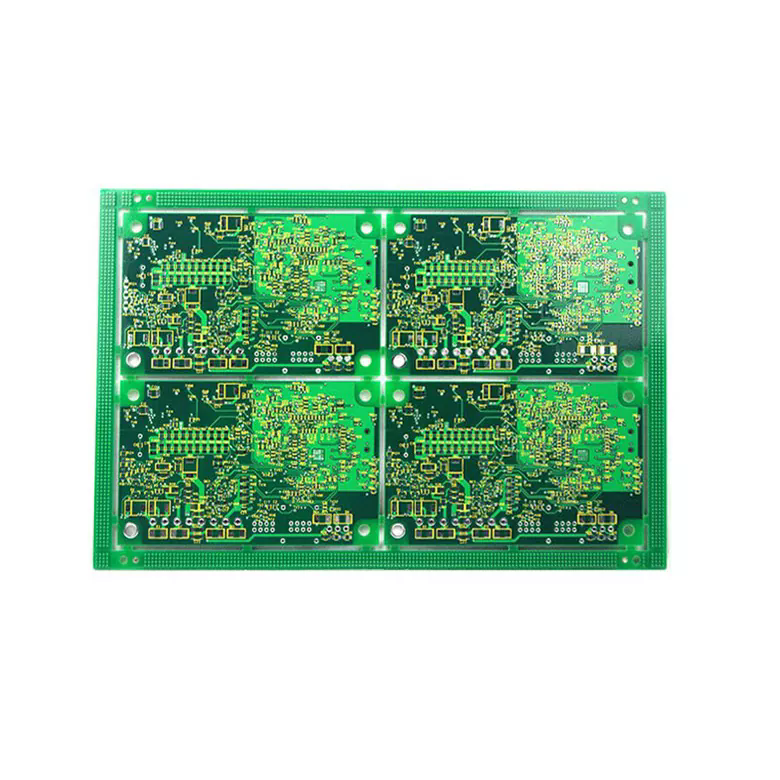

Prenons l'exemple du téléphone mobile. La première génération de téléphones mobiles dans les années 1980 utilisait des PCB à 1 ou 2 couches avec des largeurs et un espacement de trace relativement généreux. Le Nokia 3310 de 2000 utilisait une carte multicouche compacte, mais toujours avec une architecture de signal relativement simple. Avance rapide vers les smartphones 5G d’aujourd’hui. Ils utilisent des cartes d'interconnexion haute densité (HDI) comportant jusqu'à 12 couches, des composants intégrés et des microvias pratiquement invisibles à l'œil nu. Ce saut évolutif n’a pas été motivé par un désir de complexité en soi ; il s'agissait d'une réponse directe au besoin d'une puissance de traitement plus rapide, d'une bande passante plus élevée et de fonctionnalités multiples dans un format de plus en plus réduit. Le PCB a dû évoluer pour gérer le bruit de ces signaux à grande vitesse tout en préservant l'intégrité du signal, le tout dans un appareil pouvant tenir dans la paume de votre main.

Ce processus évolutif a fondamentalement modifié le rôle du fabricant de PCB. Il ne s’agit plus simplement de router des traces selon une netlist. Elle s’est transformée en une discipline d’ingénierie hautement collaborative. Un fabricant doit désormais travailler en étroite collaboration avec le concepteur du système dès le début, en fournissant un retour d'information sur la conception pour la fabricabilité (DFM) sur la sélection des matériaux, la conception de l'empilement et les contraintes de routage. Par exemple, une interface haut débit comme USB 3.1 ou PCIe nécessitera un contrôle d'impédance très spécifique. Notre usine àAisena investi massivement dans la technologie nécessaire pour soutenir cette évolution. Notre équipe technique utilise des outils de simulation avancés pour modéliser les performances du PCB avant sa fabrication, garantissant ainsi que la conception est optimisée pour l'intégrité du signal et la fabricabilité. Nous avons également étendu nos capacités pour répondre aux exigences des dispositifs hautes performances, telles que la capacité de fabriquer des cartes HDI complexes avec des microvias percés au laser, et l'expertise nécessaire pour traiter des matériaux avancés comme Rogers ou Isola pour des applications haute fréquence. Cet engagement technique approfondi nous permet de fournir des solutions PCB et PCBA pour l'électronique grand public qui libèrent véritablement le potentiel de performance des produits électroniques de nouvelle génération.

Comment PCBA résout-il les défis de la miniaturisation ?

La miniaturisation est la tendance déterminante dans l’industrie de l’électronique grand public. Les consommateurs veulent plus de puissance de traitement, une plus longue durée de vie de la batterie et plus de capteurs, le tout dans un appareil plus fin, plus léger et plus esthétique. Cette tendance incessante vers la miniaturisation pose d'énormes défis au processus d'assemblage, et c'est là que la phase PCBA (Printed Circuit Board Assembly) devient critique. Il ne suffit pas de concevoir un PCB dense et complexe ; les composants doivent être placés et soudés sur cette carte avec une extrême précision et fiabilité. Un assemblage mal exécuté peut complètement compromettre la conception du PCB le plus sophistiqué, entraînant des courts-circuits électriques, des connexions ouvertes ou une défaillance due à de mauvaises performances thermiques.

L’un des défis les plus importants de la miniaturisation est le placement des composants. Les composants ont rétréci au point qu’ils sont à peine visibles à l’œil nu ; par exemple, la résistance commune 0201 (0,6 mm x 0,3 mm) et la résistance encore plus complexe 01005 (0,4 mm x 0,2 mm) sont désormais courantes dans les produits grand public compacts. Le placement manuel de ces composants est impossible et même avec un équipement automatisé, les exigences en matière de précision de placement sont incroyablement strictes. Notre usine utilise la dernière génération de machines de transfert à grande vitesse capables de placer des composants avec une précision de +/- 25 microns. Ceci est réalisé grâce à une combinaison de caméras haute résolution et d'un logiciel sophistiqué qui effectue des contrôles d'alignement optique avant, pendant et après le placement. Ce processus est encore amélioré par un processus rigoureux d'impression au pochoir pour l'application de la pâte à souder. La pâte est appliquée à l'aide d'un pochoir découpé au laser avec des ouvertures conçues pour correspondre à la taille et à la forme des pastilles de ces composants ultra-petits, garantissant ainsi que la bonne quantité de pâte à souder est déposée pour créer un joint fiable sans provoquer de courts-circuits.

Un autre élément crucial dans l’assemblage de produits électroniques grand public hautes performances est le processus de brasage par refusion. Les joints de soudure doivent être de la plus haute qualité, exempts de vides et de défauts pouvant entraîner une défaillance précoce. Nous avons mis en place un système de contrôle du four de refusion en boucle fermée qui surveille le profil de température de chaque carte lors de son passage dans le four, ajustant les zones de chaleur en temps réel pour garantir que la soudure atteigne la température de fusion optimale. Ceci est particulièrement important pour les cartes à technologie mixte, telles que celles contenant à la fois des BGA (Ball Grid Arrays) à pas fin et des connecteurs plus grands et sensibles à la chaleur. Notre usine utilise la refusion assistée par l'azote pour les assemblages critiques. En créant une atmosphère inerte, nous réduisons le risque d'oxydation sur les joints de soudure, ce qui donne lieu à une connexion plus brillante, plus solide et plus fiable. Ces étapes, de l'impression de précision au pochoir à la refusion contrôlée, sont les moyens pratiques par lesquels nous résolvons les défis de la miniaturisation, garantissant que lePCB et PCBA pour l'électronique grand publicque nous livrons sont prêts pour les applications les plus exigeantes.

Quelles spécifications techniques définissent un PCB haute performance ?

La définition d'un PCB hautes performances va au-delà des dimensions de base que sont la longueur, la largeur et l'épaisseur. Cela implique un ensemble de paramètres techniques critiques qui sont soigneusement conçus pour garantir que la carte peut répondre aux exigences des appareils électroniques modernes à grande vitesse. Ces spécifications constituent le langage par lequel un concepteur communique ses exigences et un fabricant démontre ses capacités. Le choix des matériaux, la disposition des couches et la conception des interconnexions sont tous dictés par les besoins électriques et thermiques du dispositif. Pour qu'un produit électronique grand public atteigne ses performances maximales, le PCB doit être conçu et fabriqué selon ces normes rigoureuses.

Pour évaluer efficacement les capacités d'un PCB, il est utile de comprendre les principales spécifications techniques et leur signification. Le tableau ci-dessous illustre certains des paramètres critiques que nous abordons régulièrement dans nos processus de conception et de fabrication.

En plus de ces paramètres standards, les PCB hautes performances nécessitent souvent des considérations particulières. Par exemple, un PCB pour une station de base 5G nécessitera des matériaux à très faible Df comme le PTFE ou des hydrocarbures remplis de céramique pour maintenir l'intégrité du signal à des fréquences de plusieurs gigahertz. Un PCB pour un onduleur aura besoin de lourdes couches de cuivre pour gérer les courants élevés et de vias thermiques pour évacuer la chaleur des composants de puissance. Notre usine àShenzhen Aisen Electronics Co., Ltd.dispose d'un large portefeuille de matériaux et de processus avancés pour répondre à ces divers besoins. Nous possédons une vaste expérience avec une large gamme de matériaux hautes performances et pouvons vous fournir des conseils d'experts sur la sélection de l'ensemble de matériaux optimal pour les exigences de performances spécifiques de votrePCB et PCBA pour l'électronique grand public. Cette expertise ne consiste pas seulement à comprendre les matériaux ; il s'agit de comprendre l'interaction complexe entre les propriétés des matériaux, la disposition des circuits et le processus de fabrication, afin de garantir que le produit final fonctionne comme prévu.

Comment les processus de fabrication avancés améliorent-ils la fiabilité ?

La fiabilité d'un produit électronique grand public est directement liée à la fiabilité de ses PCB et PCBA. Même la conception la plus parfaite peut être annulée par des défauts de fabrication tels que des vides de soudure, des microfissures ou un mauvais placage. Les appareils hautes performances nécessitent des processus de fabrication qui vont bien au-delà des normes industrielles pour garantir un niveau de fiabilité capable de résister aux rigueurs d'une utilisation quotidienne, au stress environnemental et aux longues heures de fonctionnement. C’est là que l’investissement dans des capacités de fabrication avancées et une culture de qualité devient le différenciateur clé.

Le processus commence par la fabrication du PCB lui-même. Notre usine est équipée d'un système de gravure plasma de pointe pour nettoyer la surface du panneau avant le processus de stratification. Cette méthode avancée crée des microrugosités sur la surface, améliorant considérablement la force de liaison entre les couches diélectriques et le cuivre, ce qui est essentiel pour empêcher le délaminage sous contrainte thermique. Nous utilisons ensuite des systèmes de perçage laser avancés pour produire des microvias, essentiels aux conceptions d'interconnexions haute densité (HDI). Ces systèmes peuvent atteindre des diamètres de microvias précis de 100 µm et moins, permettant les connexions couche à couche requises pour les dispositifs complexes et hautes performances. Vient ensuite un système d'inspection optique automatisé (AOI) qui utilise des caméras haute résolution pour inspecter la carte à la recherche de défauts tels que des ouvertures, des courts-circuits et une quantité insuffisante de cuivre, garantissant ainsi l'intégrité de la carte avant l'assemblage.

Pendant la phase PCBA, nous déployons une gamme de technologies d'inspection avancées qui garantissent la qualité de chaque joint de soudure. Par exemple, nous utilisons des machines d'inspection optique automatisée (AOI) 3D qui examinent la forme des joints de soudure sous plusieurs angles pour détecter des défauts tels qu'un mouillage insuffisant, une inclinaison des composants ou un pontage de soudure. Pour les cartes très critiques, en particulier celles comportant de nombreux composants BGA, nous utilisons l'inspection aux rayons X 3D. Cette technique non destructive nous permet de regarder à travers le composant et d'inspecter les joints de soudure en dessous, détectant ainsi les vides invisibles pour l'AOI standard. Nous avons établi une approche systématique pour surveiller en permanence ces résultats d’inspection. Ces données sont réinjectées dans le processus pour nous aider à l'optimiser, en réduisant les variations et en améliorant les rendements au fil du temps. Cet engagement envers une technologie de pointe et un contrôle des processus basé sur les données garantit que lePCB et PCBA pour l'électronique grand publicquittant notre usine sont non seulement très performants mais aussi remarquablement fiables.

Foire aux questions (FAQ)

Question 1 : Quel type de matériau PCB convient le mieux pour l'électronique grand public numérique à grande vitesse ?

Réponse : Le choix dépend de la fréquence de fonctionnement des signaux. Pour le numérique haut débit standard, comme la mémoire DDR ou l'USB 3.0, le standard FR-4 est souvent suffisant lorsqu'il est correctement contrôlé. Pour les signaux de l'ordre de plusieurs gigahertz, tels que ceux trouvés dans les appareils 5G ou de réseau à haut débit, des matériaux comme Rogers/Isola avec une faible constante diélectrique et un faible facteur de dissipation sont nécessaires pour maintenir l'intégrité du signal. Notre équipe d'ingénierie peut vous aider à sélectionner le matériau approprié pour votre application spécifique en fonction de vos exigences en matière de performances et de budget.

Question 2 : Quelle est la différence entre PCB et PCBA ?

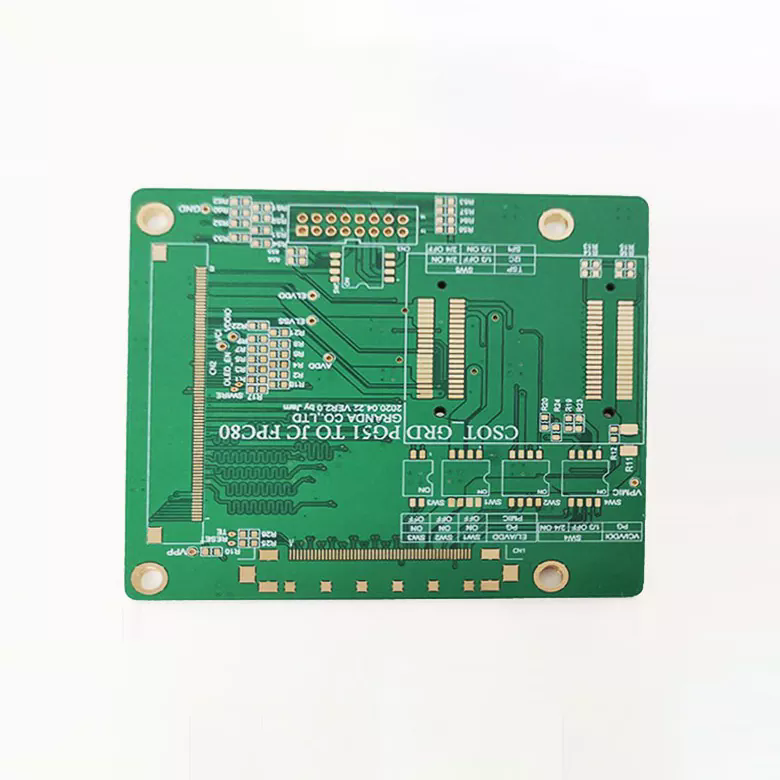

Réponse : Un PCB (Printed Circuit Board) est une carte nue : un substrat en fibre de verre avec des traces et des plots en cuivre, mais sans aucun composant électronique. Un PCBA (Printed Circuit Board Assembly) est la carte finale et fonctionnelle qui a été remplie de composants via des processus tels que le SMT et le soudage traversant. Le PCBA est ce qui entre dans votre appareil électronique. Shenzhen Aisen Electronics Co., Ltd. fournit les deux services, offrant une solution de fabrication complète pour les PCB et PCBA de l'électronique grand public.

Question 3 : Comment un fabricant peut-il garantir une qualité PCBA constante sur les grandes séries de production ?

Réponse : La cohérence est obtenue grâce à une combinaison de fabrication automatisée, de contrôle statistique des processus et de systèmes rigoureux de gestion de la qualité. Cela inclut l'utilisation de chaînes d'assemblage automatisées de haute précision, la surveillance en temps réel de processus tels que l'impression au pochoir et la refusion, l'étalonnage régulier des équipements et une inspection finale complète à l'aide d'AOI et de rayons X. Cela garantit que le premier tableau et le dix millième tableau sont construits selon les mêmes normes rigoureuses.

Question 4 : Shenzhen Aisen Electronics Co., Ltd. prendre en charge les prototypes et les introductions de nouveaux produits (NPI) ?

Réponse : Oui, nous fournissons une gamme complète de support, depuis les premières séries de prototypes jusqu'à la production en grand volume. Notre usine est conçue pour traiter des prototypes rapides, vous permettant de tester et d'affiner votre conception avant de vous engager dans la production en série. Nous proposons des examens de conception pour la fabricabilité (DFM) afin d'optimiser votre conception pour nos processus, garantissant une transition en douceur du prototype à la production et réduisant les délais de mise sur le marché.

Question 5 : Quels sont les délais de livraison typiques pour les PCB et PCBA pour l'électronique grand public ?

Réponse : Les délais de livraison sont variables et dépendent de la complexité de la planche et de la quantité requise. Pour les prototypes standard de cartes simples, nous pouvons souvent livrer dans un délai de 5 à 7 jours. Pour les cartes HDI complexes et multicouches en grand volume, le délai de livraison est généralement de 3 à 4 semaines. Nous travaillons en étroite collaboration avec nos clients pour fournir les estimations de délais les plus précises en fonction des paramètres spécifiques de leur projet et sommes proactifs dans la gestion des calendriers pour respecter des délais serrés.

Conclusion : un partenariat pour un succès de haute performance

Le passage d’un concept électronique haute performance à un produit prêt à être commercialisé est complexe, et le PCB et le PCBA sont les fondements essentiels sur lesquels repose ce succès. Comme nous l’avons exploré, il ne s’agit pas simplement de produits de base, mais de systèmes d’ingénierie complexes qui nécessitent une expertise approfondie en matière de matériaux, de conception et de fabrication avancée pour réaliser leur plein potentiel. De l’évolution de la technologie aux défis de la miniaturisation et à la rigueur du contrôle qualité, chaque aspect du PCB et du PCBA doit être méticuleusement géré.

Si vous développez un appareil électronique grand public de nouvelle génération, vous avez besoin d'un partenaire de fabrication qui comprend ces complexités.Contactez Shenzhen Aisen Electronics Co., Ltd. aujourd'huipour une consultation complète. Notre équipe d'experts travaillera à vos côtés pour déterminer la solution PCB et PCBA optimale pour vos exigences de conception spécifiques, de la sélection des matériaux à l'assemblage final et aux tests. Nous nous engageons à être un partenaire stratégique de votre réussite.Demandez votre consultation gratuite dès maintenant auprès de Shenzhen Aisen Electronics Co., Ltd. et découvrez comment nos solutions PCB et PCBA de haute qualité peuvent alimenter vos produits électroniques hautes performances.
