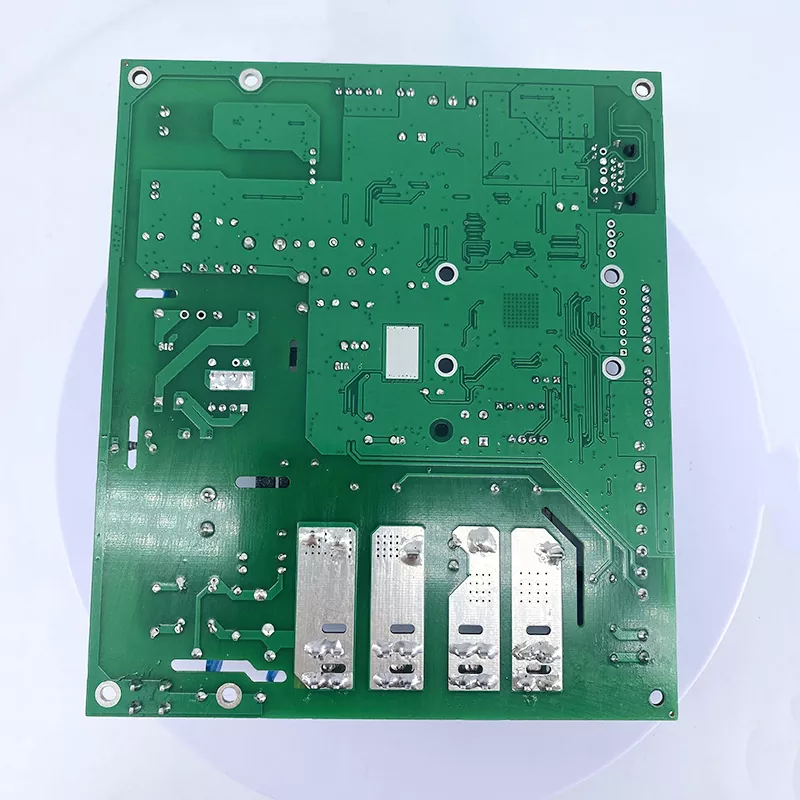

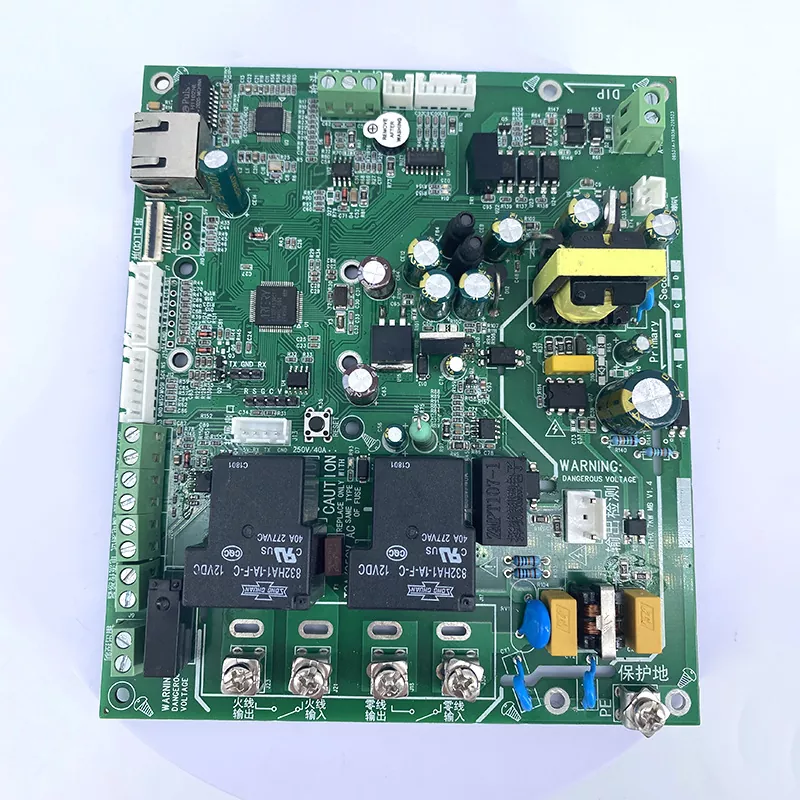

PCB de contrôle de charge de batterie

Battery Charge Control PCB est la plate-forme de circuit principale qui gère l'entrée d'alimentation, le courant de charge, la régulation de tension et les fonctions de protection de la batterie dans les appareils électroniques. Aisen Electronics Co., Ltd. fabrique des cartes de contrôle de charge de batterie personnalisées pour des applications telles que les systèmes de stockage d'énergie, l'électronique portable, l'électronique automobile et les équipements industriels.

Contrairement aux cartes de commande standard, les PCB de chargement de batterie nécessitent un acheminement d'alimentation précis, des performances thermiques stables et des tests électriques stricts, car toute condition anormale de tension ou de courant peut affecter la sécurité et la durée de vie de la batterie. Notre processus de fabrication se concentre sur l’obtention de performances électriques constantes pour le développement de prototypes et la production en série.

Comment fonctionne le PCB de contrôle de charge de la batterie

Un PCB de contrôle de charge de batterie fonctionne comme point de connexion entre la source d'alimentation, le contrôleur de charge, la batterie et les composants de protection.

Pendant l'opération de charge, le PCB reçoit l'alimentation d'entrée d'un adaptateur ou d'une alimentation. Le circuit intégré de charge contrôle la tension et le courant en fonction de l'état de la batterie, tandis que les MOSFET et les circuits de protection régulent le flux d'énergie et évitent les problèmes tels que la surcharge, la surintensité et les courts-circuits.

Pour les applications de batteries au lithium, la conception de la configuration du PCB est particulièrement importante. Les traces à courant élevé nécessitent une épaisseur de cuivre suffisante, une gestion thermique et un routage optimisé pour réduire les pertes de puissance et l'accumulation de chaleur. Les circuits de signaux pour la surveillance des batteries nécessitent également une impédance contrôlée et une réduction du bruit pour maintenir la précision des mesures.

Capacités de fabrication pour les cartes de contrôle de charge de batterie

Aisen Electronics produit des PCB de contrôle de charge de batterie avec des configurations allant de simples conceptions double face à des structures multicouches complexes.

Notre capacité de fabrication comprend :

• Nombre de couches : 1 à 32 couches
• Épaisseur du panneau : 0,3 mm à 5,0 mm
• Épaisseur du cuivre : jusqu'à 6 oz pour les conceptions à courant élevé
• Largeur et espacement minimum des lignes : 3 mil
• Tolérance d'impédance contrôlée : ±10 %
• Taille maximale du panneau : 650 mm × 750 mm

Pour les applications de charge de batterie, l’épaisseur du cuivre et la conception thermique influencent directement l’efficacité de la charge. La technologie PCB en cuivre lourd peut prendre en charge une transmission de courant plus élevée tout en réduisant l'augmentation de la température dans les sections de puissance.

Les structures PCB multicouches permettent aux ingénieurs de séparer les couches de puissance, les plans de masse et le routage des signaux, améliorant ainsi la compatibilité électromagnétique et réduisant les interférences entre les circuits de contrôle de charge.

Considérations clés en matière de conception de PCB pour les applications de charge de batterie

Conception de circuits à courant élevé

Les systèmes de charge de batterie gèrent souvent un courant continu pendant les cycles de charge. Le PCB doit maintenir une transmission de courant stable sans génération de chaleur excessive.

Aisen Electronics optimise la largeur des traces de puissance, l'épaisseur du cuivre et les structures de via en fonction des besoins réels en courant. Pour les applications de charge haute puissance, des couches de cuivre plus épaisses et des chemins thermiques renforcés contribuent à améliorer la fiabilité à long terme.

Gestion thermique

Les composants de charge tels que les MOSFET, les circuits intégrés de charge et les régulateurs de puissance génèrent de la chaleur pendant le fonctionnement.

Une conception appropriée du PCB aide à évacuer la chaleur des composants sensibles via des zones en cuivre, des vias thermiques et un placement optimisé des composants. Ceci est particulièrement important pour les appareils compacts alimentés par batterie où le débit d’air est limité.

Intégration du circuit de protection

Les cartes de contrôle de charge de batterie intègrent généralement des fonctions de protection, notamment :

• Protection contre les surtensions
• Protection contre les surintensités
• Protection contre les courts-circuits
• Surveillance de la température

La disposition du PCB doit garantir que les signaux de protection répondent rapidement tout en évitant les interférences provenant des chemins à courant élevé.

Applications

Systèmes de stockage d'énergie

Les PCB de contrôle de charge de batterie utilisés dans les équipements de stockage d'énergie nécessitent un fonctionnement stable sous des cycles de charge et de décharge continus. Les conceptions en cuivre lourd et les structures thermiques fiables aident à maintenir les performances lors d'un fonctionnement de longue durée.

Electronique automobile

Les véhicules électriques et les systèmes de batteries automobiles nécessitent des cartes de contrôle de charge offrant une fiabilité et une résistance aux vibrations élevées. Les conceptions de PCB se concentrent sur la capacité actuelle, la précision du signal et la durabilité à long terme.

Appareils électroniques portables

Les produits portables tels que les centrales électriques, les appareils intelligents et les équipements alimentés par batterie nécessitent des circuits de charge compacts. La technologie HDI PCB permet des configurations plus petites tout en conservant les performances électriques.

Équipement industriel

Les systèmes de batteries industriels nécessitent une gestion cohérente de la charge dans des environnements exigeants. Une conception à impédance contrôlée et des processus d'inspection stricts contribuent à garantir un fonctionnement stable.

Services d'assemblage et de test de PCB

Aisen Electronics fournit des solutions PCBA complètes, de la fabrication de PCB à l'assemblage de composants.

Nos services comprennent l'approvisionnement en composants, l'assemblage SMT, le traitement traversant et les tests fonctionnels.

Avant expédition, les PCB de contrôle de charge de la batterie sont soumis à une inspection électrique, une inspection AOI et une vérification finale de la qualité pour confirmer les performances du circuit et la fiabilité de l'assemblage.

Les procédures de test peuvent être personnalisées en fonction des exigences du client, notamment :

• Test de continuité électrique
• Tests de sondes volantes
• Tests fonctionnels
• Contrôle d'apparence
• Vérification de la fiabilité

Options de finition de surface pour le PCB de contrôle de charge

Différentes applications de charge de batterie nécessitent différents traitements de surface.

La finition ENIG convient aux composants à pas fin et aux conceptions de PCB haute densité en raison de ses caractéristiques de surface plane. L'OSP offre une option économique pour les applications standard, tandis que la finition en or dur offre une durabilité améliorée pour les zones de connecteur nécessitant un contact fréquent.

Pourquoi choisir Aisen Electronics pour la fabrication de circuits imprimés de contrôle de charge de batterie

La production de PCB pour le chargement de batteries nécessite plus que la fabrication de circuits standard. Cela nécessite une compréhension des exigences en matière de gestion de l’énergie, de contrôle thermique et de circuit de protection.

Aisen Electronics Co., Ltd. combine une expérience en fabrication de PCB avec un support technique pour aider les clients à optimiser la structure des cartes, la sélection des matériaux et les processus de production.

De la validation du prototype à la production en série, nous proposons des solutions personnalisées basées sur les exigences électriques réelles au lieu d'appliquer la même structure de PCB à chaque projet.

Foire aux questions

Quelle est la différence entre un PCB de contrôle de charge de batterie et un PCB standard ?

Un PCB de contrôle de charge de la batterie gère les fonctions de conversion de puissance, de régulation de charge et de protection de la batterie. Par rapport aux cartes de commande standard, elle nécessite une capacité de courant plus élevée, une meilleure gestion thermique et un contrôle plus strict des performances électriques.

Quelle épaisseur de cuivre est recommandée pour les PCB de charge à courant élevé ?

L'épaisseur de cuivre requise dépend du courant de charge, de la largeur de trace et des conditions thermiques. Les conceptions de PCB en cuivre lourd sont couramment utilisées pour les applications de puissance plus élevée afin de réduire la résistance et la génération de chaleur.

Pouvez-vous fabriquer des PCB de chargement de batterie personnalisés ?

Oui. Aisen Electronics prend en charge les conceptions de circuits imprimés personnalisées en fonction des exigences du client, notamment la structure des couches, la sélection des matériaux, l'épaisseur du cuivre et les exigences d'assemblage.

Fournissez-vous des services d'assemblage de PCB ?

Oui. Nous fournissons des services PCBA complets, y compris l'approvisionnement en composants, l'assemblage SMT, l'inspection et les tests.

Quels tests sont effectués avant expédition ?

Chaque PCB peut être testé via une inspection électrique, une inspection AOI et des exigences de tests fonctionnels spécifiques au client avant la livraison.

Contacter Aisen Électronique

Si vous avez besoin de solutions PCB de contrôle de charge de batterie personnalisées pour votre équipement de charge ou votre système de gestion de batterie, contactez Aisen Electronics Co., Ltd. pour une assistance technique et une évaluation de la fabrication.
