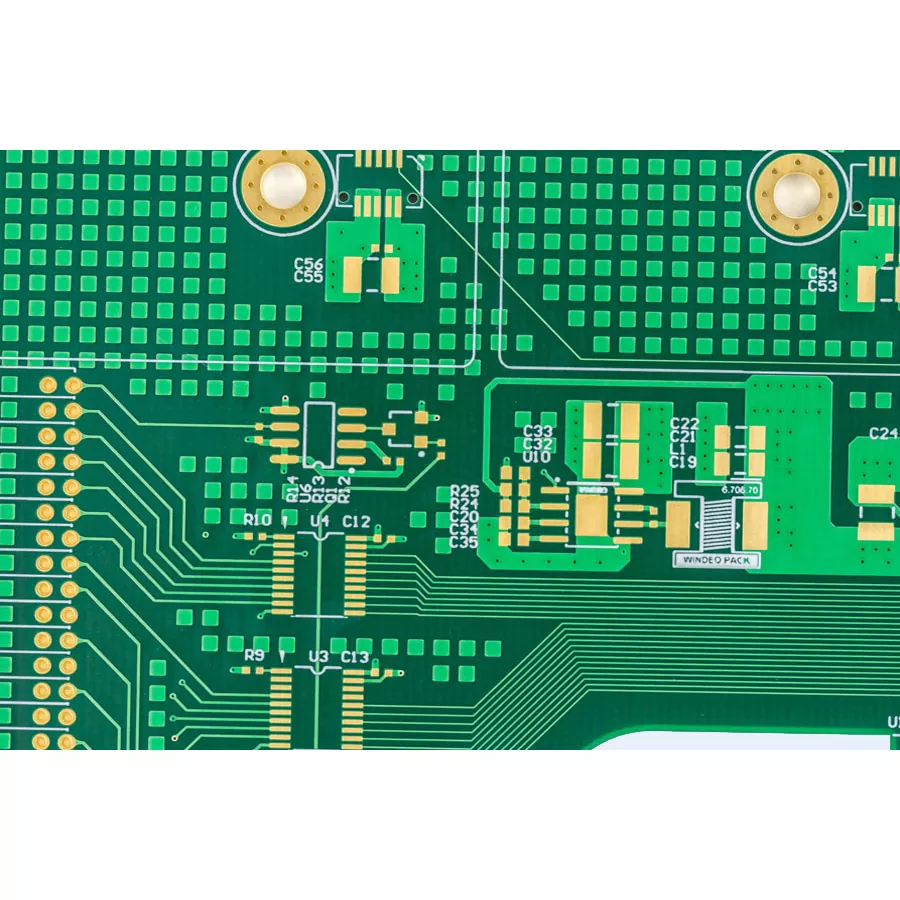

PCB de systèmes de contrôle d'automatisation

Lors du développement d'équipements d'automatisation industrielle, de systèmes PLC, de dispositifs IoT et d'unités de contrôle intelligentes, le PCB à l'intérieur du système joue un rôle essentiel en garantissant une transmission stable du signal, des performances de contrôle précises et une fiabilité opérationnelle à long terme.

Shenzhen Aisen Electronics Co., Ltd. se spécialise dans la fabricationcircuits imprimés pour systèmes de contrôle d'automatisationsolutions pour les applications électroniques industrielles. Nous aidons nos clients avec des services personnalisés de fabrication de PCB, d'optimisation technique et d'assemblage de PCBA, du développement de prototypes à la production en série.

Les environnements de contrôle industriel impliquent souvent du bruit électrique, un fonctionnement continu et des exigences strictes en matière de fiabilité. Nos solutions PCB sont conçues pour relever ces défis grâce à des structures de circuits optimisées, à la sélection des matériaux, au contrôle de l'impédance et à la gestion des processus de fabrication.

Solutions de circuits imprimés de contrôle industriel pour systèmes d'automatisation complexes

Les équipements de contrôle d'automatisation nécessitent des PCB capables de maintenir des performances stables dans des conditions de travail exigeantes. Contrairement à l'électronique grand public standard, les cartes de contrôle industrielles doivent gérer de longs cycles de fonctionnement, des interférences électromagnétiques, des fluctuations de température et une communication de signaux complexe.

Shenzhen Aisen Electronics Co., Ltd. travaille avec ses clients pour développer des solutions PCB adaptées aux contrôleurs PLC, aux robots industriels, aux capteurs intelligents, aux systèmes de contrôle de machines et aux équipements d'automatisation basés sur l'IoT.

Grâce à un examen technique avant la production, nous aidons nos clients à optimiser les structures des couches de PCB, la conception du routage, la gestion thermique et la fabricabilité afin de réduire les risques potentiels de production.

Capacité de fabrication avancée pour les circuits imprimés de systèmes de contrôle d'automatisation

Capacité de fabrication de PCB multicouches

Différentes applications d'automatisation nécessitent différentes structures de PCB. Les modules de contrôle simples peuvent utiliser des cartes à deux ou quatre couches, tandis que les contrôleurs industriels avancés nécessitent souvent des conceptions multicouches pour séparer les circuits d'alimentation, les signaux de communication et les signaux de contrôle sensibles.

Shenzhen Aisen Electronics Co., Ltd. offre des capacités de fabrication de PCB, depuis les cartes simple face standard jusqu'aux PCB multicouches complexes comportant jusqu'à 32 couches.

Nos spécifications de fabrication comprennent :

Pour les applications industrielles à courant élevé, la technologie des PCB en cuivre lourd peut améliorer la capacité de charge de courant et les performances thermiques. Pour les circuits de communication à haut débit, la conception à impédance contrôlée permet de maintenir l'intégrité du signal.

Sélection de matériaux PCB pour les applications de contrôle industriel

Le choix des matériaux PCB affecte directement la fiabilité du produit, en particulier dans les environnements industriels où les équipements peuvent fonctionner en continu pendant des années.

Pour les systèmes de contrôle d'automatisation, Shenzhen Aisen Electronics Co., Ltd. propose différentes solutions matérielles en fonction des exigences de l'application.

Les matériaux FR-4 sont largement utilisés dans les contrôleurs industriels généraux en raison de leurs propriétés électriques stables et de leur résistance mécanique. Pour les applications impliquant des températures plus élevées ou des conditions de fonctionnement exigeantes, les matériaux à haute TG peuvent offrir une meilleure résistance thermique.

Pour les applications de contrôle de puissance, les structures PCB en cuivre lourd contribuent à améliorer la dissipation thermique et la capacité de gestion du courant. Lorsque la stabilité du signal devient critique, les ingénieurs peuvent optimiser la conception du stack-up et les stratégies de routage pour réduire les interférences.

Processus de fabrication et contrôle qualité

Un PCB de contrôle d'automatisation fiable dépend non seulement de la conception du PCB, mais également d'un contrôle de fabrication strict.

Shenzhen Aisen Electronics Co., Ltd. suit un processus de production contrôlé couvrant l'examen technique, l'inspection des matériaux, la fabrication de circuits, le laminage, le perçage, le cuivrage, la finition de surface, les tests électriques et l'inspection finale.

Pendant la production, chaque PCB est surveillé à travers plusieurs étapes de contrôle qualité, notamment l'inspection des matériaux entrants, l'inspection en cours de processus, l'inspection AOI et les tests électriques.

Avant expédition, les cartes finies sont soumises à des tests électriques pour vérifier la continuité du circuit et garantir qu'elles répondent aux spécifications du client.

Assistance technique, de la conception de PCB à la production de masse

De nombreux problèmes liés aux PCB proviennent de limitations de conception avant le début de la fabrication. Notre équipe d’ingénierie fournit une analyse DFM (Design for Manufacturing) pour identifier les risques potentiels et améliorer la fiabilité de la production.

Au cours de la phase d'examen technique, nous évaluons la conception de l'empilement de PCB, le placement des composants, le routage des signaux, la gestion thermique et la faisabilité de la fabrication.

Cette approche aide les clients à réduire les modifications des prototypes, à raccourcir les cycles de développement et à réaliser une transition plus fluide de la vérification de la conception à la production de masse.

Services d'assemblage PCBA pour des solutions électroniques complètes

En plus de la fabrication de PCB, Shenzhen Aisen Electronics Co., Ltd. fournit des services d'assemblage de PCBA pour les produits électroniques industriels.

Notre capacité d'assemblage prend en charge la production SMT, les composants traversants, la technologie d'assemblage mixte, les composants à pas fin, l'assemblage BGA et les tests fonctionnels.

En combinant les services de fabrication et d'assemblage de PCB, les clients peuvent simplifier la gestion de la chaîne d'approvisionnement et améliorer l'efficacité de la production.

Applications des circuits imprimés des systèmes de contrôle d'automatisation

Les PCB de contrôle d'automatisation sont largement utilisés dans les équipements industriels où la fiabilité et la précision du signal sont essentielles.

Les applications typiques incluent les panneaux de commande industriels, les systèmes PLC, les équipements robotiques, les machines de fabrication intelligentes, les dispositifs de surveillance IoT, les modules électroniques automobiles, les systèmes de gestion de l'énergie et les contrôleurs d'automatisation des bâtiments.

Dans ces applications, les performances des PCB affectent directement la vitesse de réponse du système, la stabilité des communications et la durée de vie des équipements.

Exemple : Expérience dans un projet de PCB de contrôle d'automatisation industrielle

Un client avait besoin d'une solution PCB pour un système de contrôle industriel fonctionnant dans un environnement d'usine avec de fortes interférences électromagnétiques.

Les principaux défis consistaient à maintenir des signaux de communication stables, à réduire les interférences entre les circuits d'alimentation et de contrôle et à garantir la fiabilité du fonctionnement à long terme.

Shenzhen Aisen Electronics Co., Ltd. a optimisé la structure du PCB grâce à une conception multicouche, un routage contrôlé et une séparation signal-puissance améliorée. La solution PCB finale a atteint des performances stables lors de la validation par le client et a pris en charge un fonctionnement industriel continu.

Options de finition de surface pour les applications industrielles de circuits imprimés

Différentes applications industrielles nécessitent différentes solutions de finition de surface.

La finition de surface ENIG est couramment sélectionnée pour les PCB de contrôle d'automatisation car elle offre une excellente soudabilité et une excellente résistance à la corrosion, ce qui la rend adaptée aux composants à pas fin et aux exigences de fiabilité à long terme.

Le HASL sans plomb offre une solution rentable pour les applications industrielles standard, tandis que les finitions OSP et par immersion sont disponibles pour des exigences de production spécifiques.

Pour les connecteurs et les zones de contact à forte usure, la finition en or dur peut offrir une durabilité améliorée.

Normes de qualité et conformité

Shenzhen Aisen Electronics Co., Ltd. maintient une gestion stricte de la qualité tout au long de la fabrication des PCB.

Notre production respecte les exigences internationales, notamment les principes de gestion de la qualité ISO 9001 et les exigences environnementales RoHS.

La traçabilité des matériaux, les enregistrements d'inspection de la production et les rapports de tests peuvent être fournis selon les exigences du projet du client.

Comment choisir le bon fabricant de PCB de contrôle d'automatisation ?

La sélection d'un fournisseur de PCB de contrôle d'automatisation nécessite plus que l'évaluation du prix et de la capacité de production.

Un fabricant qualifié doit comprendre les exigences des applications industrielles, fournir une assistance technique, contrôler la cohérence de la fabrication et avoir de l'expérience dans la gestion de conceptions de PCB complexes.

Lors de l'évaluation des fournisseurs, les clients doivent prendre en compte la capacité des couches de PCB, les connaissances en matière de sélection des matériaux, les méthodes de test, la stabilité de la production et la capacité de communication technique.

Shenzhen Aisen Electronics Co., Ltd. travaille en étroite collaboration avec les clients tout au long du processus de développement pour fournir des solutions fiables de fabrication de PCB.

Foire aux questions sur les circuits imprimés des systèmes de contrôle d'automatisation

Quel type de PCB est utilisé dans les systèmes d’automatisation industrielle ?

Les systèmes d'automatisation industrielle utilisent couramment des PCB FR-4 multicouches car ils offrent des performances électriques stables, une résistance mécanique fiable et un routage de circuit flexible pour les applications de contrôle complexes.

De combien de couches un PCB de contrôle d'automatisation a-t-il besoin ?

Le nombre de couches de PCB requis dépend de la complexité du circuit. Les contrôleurs simples peuvent utiliser deux ou quatre couches, tandis que les systèmes de contrôle industriels avancés nécessitent souvent des PCB multicouches pour la distribution d'énergie, l'isolation des signaux et le contrôle EMI.

Pourquoi le contrôle d'impédance est-il important dans la fabrication industrielle de PCB ?

Le contrôle d'impédance aide à maintenir la qualité du signal dans les circuits de communication en réduisant la distorsion du signal et en améliorant la stabilité de la transmission.

Pouvez-vous fabriquer des prototypes de PCB de contrôle d'automatisation personnalisés ?

Oui. Shenzhen Aisen Electronics Co., Ltd. prend en charge la production de prototypes de PCB, la fabrication en petits lots et la production en grand volume selon les exigences du client.

Quelles méthodes de test sont disponibles pour les PCB industriels ?

Les options de test incluent l'inspection AOI, les tests électriques, l'inspection visuelle et les tests fonctionnels basés sur les exigences du produit.

Solutions PCB de systèmes de contrôle d'automatisation personnalisées de Shenzhen Aisen Electronics Co., Ltd.

De l'examen initial de la conception à la production finale, Shenzhen Aisen Electronics Co., Ltd. propose des solutions personnalisées de fabrication de PCB pour l'automatisation industrielle, les dispositifs IoT et les systèmes de contrôle électronique.

Grâce à un support technique, une capacité de fabrication avancée et une gestion stricte de la qualité, nous aidons nos clients à développer des produits électroniques fiables pour les environnements industriels exigeants.

Contactez-nous pour connaître les exigences de votre projet PCB de systèmes de contrôle d'automatisation.
