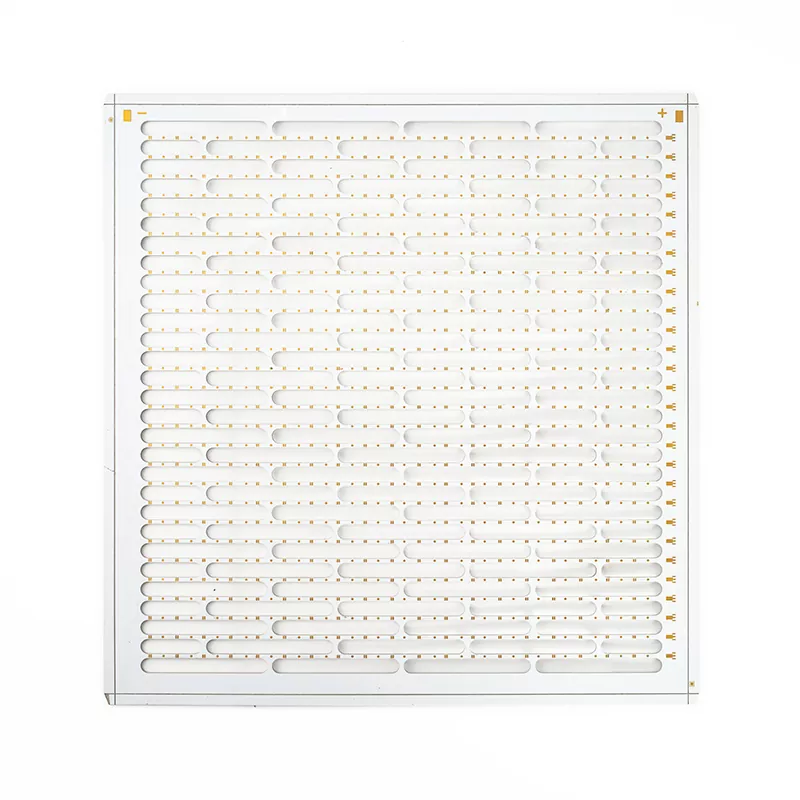

Système d'éclairage PCB d'éclairage LED

Les systèmes d’éclairage LED nécessitent plus qu’une simple connexion de circuit. Le PCB affecte directement la cohérence de la luminosité, la dissipation thermique, l’efficacité énergétique et la durée de vie du produit. Aisen Electronics Co., Ltd. développe des solutions de circuits imprimés d'éclairage LED pour les applications où la stabilité électrique et le contrôle thermique sont essentiels.

De l'éclairage extérieur haute puissance aux indicateurs électroniques compacts, nos conceptions de circuits imprimés d'éclairage LED pour système d'éclairage sont optimisées en fonction de la charge actuelle, de la température de fonctionnement, de la disposition des composants et de l'environnement d'installation.

Considérations techniques pour la conception de circuits imprimés d'éclairage LED

Gestion thermique pour les applications LED haute puissance

La chaleur est l’un des principaux facteurs affectant la durée de vie des LED. Lorsque les LED fonctionnent à un courant élevé, une accumulation excessive de chaleur peut accélérer la dégradation du flux lumineux et réduire la fiabilité des composants.

Aisen Electronics se concentre sur les structures de circuits imprimés qui améliorent l'efficacité du transfert de chaleur grâce à une distribution appropriée du cuivre, une conception thermique et une sélection de matériaux appropriés.

Pour les applications nécessitant des performances thermiques plus élevées, les ingénieurs peuvent évaluer des solutions telles que des couches de cuivre plus épaisses, des circuits imprimés à noyau métallique ou des structures multicouches personnalisées en fonction des besoins en énergie.

Sélection des matériaux basée sur les exigences d'éclairage

Différents produits d'éclairage LED nécessitent différentes structures de PCB.

Pour les indicateurs LED basse consommation et l'électronique grand public, les PCB FR4 standard peuvent fournir une solution rentable avec des performances électriques stables.

Pour l’éclairage à haute luminosité, les lampes automobiles et l’éclairage industriel, les performances thermiques deviennent plus importantes. Les PCB à base d'aluminium ou les conceptions en cuivre amélioré sont souvent envisagés car ils offrent une meilleure dissipation thermique par rapport aux cartes classiques.

Aisen Electronics aide ses clients à sélectionner les matériaux PCB appropriés en fonction des exigences de température de fonctionnement, de densité de puissance et de durée de vie du produit.

Capacité de fabrication pour la production de PCB d’éclairage LED

Aisen Electronics Co., Ltd. prend en charge la production de PCB LED, du développement de prototypes à la fabrication en série.

Notre capacité de fabrication comprend la production de PCB simple face, double face et multicouches avec un nombre de couches de 1 à 32 couches. Le processus de production est contrôlé par une inspection automatisée et des tests électriques afin de maintenir la cohérence entre les différents lots de production.

La capacité de fabrication typique comprend :

• Taille maximale de la carte : 650 mm × 750 mm
• Épaisseur du cuivre : jusqu'à 6 OZ pour les conceptions à courant élevé
• Largeur/espacement minimum des lignes : 0,076 mm
• Tolérance d'impédance : ±8 % pour les exigences d'impédance contrôlée

Ces capacités nous permettent de prendre en charge diverses applications LED nécessitant différentes conceptions électriques et mécaniques.

Processus de fabrication de PCB LED et contrôle qualité

Chaque PCB d'éclairage LED passe par des étapes de fabrication contrôlées, notamment l'inspection des matériaux entrants, le traitement de la couche interne, le perçage, le cuivrage, l'imagerie des circuits, l'application du masque de soudure, la finition de surface, l'inspection AOI et les tests électriques.

Pour les applications LED, la fiabilité électrique est particulièrement importante car des connexions instables ou une mauvaise soudabilité peuvent entraîner un scintillement, une variation de luminosité ou une panne prématurée.

Notre processus d'inspection comprend :

• Inspection optique automatisée (AOI)
• Tests électriques
• Contrôle de la qualité des surfaces
• Vérification finale de la production

Les finitions de surface disponibles incluent HASL, ENIG, OSP, Immersion Silver et Immersion Tin pour répondre aux différentes exigences d'assemblage.

Services d'assemblage de circuits imprimés pour produits d'éclairage LED

Au-delà de la fabrication de PCB, Aisen Electronics fournit des services de fabrication de PCBA pour des assemblages électroniques LED complets.

Nos capacités d'assemblage incluent l'approvisionnement en composants, le placement SMT, l'assemblage traversant et les tests fonctionnels.

La prestation s'adresse à :

• Cartes de commande LED
• Contrôleurs d'éclairage intelligents
• Modules d'éclairage industriel
• Unités de commande LED automobiles
• Appareils d'éclairage IoT

En combinant la fabrication et l'assemblage de PCB, les clients peuvent simplifier la gestion des fournisseurs et améliorer l'efficacité de la production.

Applications

Nos PCB d'éclairage LED pour système d'éclairage sont utilisés dans différents systèmes d'éclairage où des performances électriques stables sont requises.

Les applications typiques incluent :

Éclairage automobile

Les systèmes d'éclairage automobile à LED nécessitent des structures de circuits imprimés compactes, des connexions fiables et un fonctionnement stable sous les vibrations et les changements de température.

Éclairage industriel

L'éclairage des usines et les équipements industriels fonctionnent souvent pendant de longues heures, ce qui nécessite des conceptions de circuits imprimés capables de gérer une génération continue de chaleur.

Éclairage architectural et commercial

Les systèmes d'éclairage utilisés dans les bâtiments, les écrans et les environnements commerciaux nécessitent une luminosité constante et un contrôle de puissance fiable.

Systèmes d'éclairage intelligents

Les produits d'éclairage basés sur l'IoT combinent des LED avec des capteurs, des modules sans fil et des circuits de contrôle, nécessitant des configurations de circuits imprimés compactes et une transmission précise du signal.

Pourquoi choisir Aisen Electronics pour la fabrication de circuits imprimés d'éclairage LED

Aisen Electronics Co., Ltd. combine une expérience en fabrication de PCB avec un support technique pour les applications d'éclairage.

Notre équipe assiste les clients pendant la phase de conception en examinant les configurations de circuits imprimés, la sélection des matériaux, les considérations thermiques et la faisabilité de la fabrication. Grâce à l'analyse DFM, les problèmes de production potentiels peuvent être identifiés avant la production de masse, contribuant ainsi à réduire les coûts de refonte et à améliorer l'efficacité de la fabrication.

Que vous ayez besoin de quantités de prototypes ou d'un support de production continu, nous fournissons des solutions de circuits imprimés LED en fonction de vos besoins électriques, de votre environnement d'application et de vos objectifs de production.

FAQ

Quel type de PCB est couramment utilisé pour l’éclairage LED ?

Le type de PCB dépend des besoins en alimentation des LED. Les PCB FR4 standard conviennent à l'éclairage à faible consommation, tandis que les PCB à base d'aluminium sont souvent sélectionnés pour les applications LED haute puissance en raison d'une meilleure dissipation thermique.

Pourquoi la gestion thermique des PCB LED est-elle importante ?

Les performances des LED diminuent lorsque les températures de fonctionnement deviennent trop élevées. La conception thermique efficace des PCB aide à réduire l’accumulation de chaleur et à maintenir la stabilité de la luminosité sur de longues périodes de fonctionnement.

Aisen Electronics peut-il produire des PCB LED personnalisés ?

Oui. Nous fournissons des solutions personnalisées de circuits imprimés d'éclairage LED pour système d'éclairage en fonction de la taille de la carte, du nombre de couches, de l'épaisseur du cuivre, des exigences en matière de matériaux et des spécifications d'assemblage.

Quelles finitions de surface sont disponibles pour les PCB LED ?

Les finitions disponibles incluent ENIG, HASL, OSP, Immersion Silver et Immersion Tin. Le choix dépend de la méthode d'assemblage, des exigences de fiabilité et des considérations de coût.

Fournissez-vous un assemblage LED PCBA ?

Oui. Aisen Electronics fournit des services d'assemblage de PCB, notamment SMT, assemblage traversant, approvisionnement en composants et tests fonctionnels.

Contacter Aisen Électronique

Si vous développez des produits d'éclairage LED et avez besoin de solutions PCB offrant des performances électriques stables et une gestion thermique efficace, Aisen Electronics Co., Ltd. peut fournir une assistance technique depuis l'évaluation du prototype jusqu'à la production en série.
