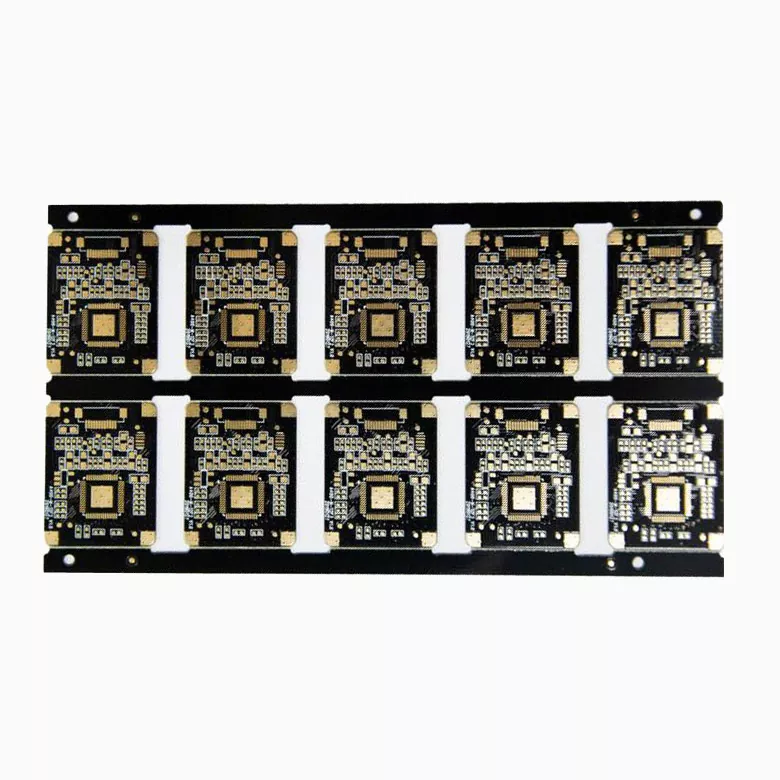

PCB de tomodensitométrie à rayons X

Aisen Electronics Co., Ltd. propose des solutions PCB de tomodensitométrie à rayons X conçues pour les systèmes d'imagerie médicale nécessitant une transmission de signal stable et une intégration de circuits haute densité. Nos PCB prennent en charge le contrôle des capteurs CT, le traitement des données d'image et la gestion de l'alimentation avec une fabrication multicouche, un contrôle d'impédance, une technologie HDI et une inspection de qualité stricte pour aider les fabricants d'équipements médicaux à obtenir des performances d'imagerie précises et fiables.

Les systèmes de tomodensitométrie à rayons X s'appuient sur un contrôle électronique précis et un traitement du signal stable pour générer des images diagnostiques précises. Le PCB à l'intérieur d'un scanner CT n'est pas seulement un support pour les composants électroniques, mais également une plate-forme essentielle qui connecte les modules de détection, les circuits d'acquisition de données, les unités de gestion de l'alimentation et les systèmes de contrôle.

Aisen Electronics Co., Ltd. fabrique des solutions de circuits imprimés pour tomodensitométrie à rayons X conçues pour les fabricants d'équipements d'imagerie médicale nécessitant des configurations haute densité, une impédance contrôlée, une faible interférence de signal et une qualité de production constante.

Nos capacités de fabrication de PCB prennent en charge des applications d'imagerie médicale complexes, notamment les cartes de détection CT, les cartes de contrôle de traitement d'image, les cartes de distribution d'énergie et les modules de contrôle intégrés.

Exigences de conception de PCB pour les équipements de tomodensitométrie à rayons X

Les systèmes d'imagerie CT traitent une grande quantité d'informations numériques provenant de plusieurs canaux de détection. Toute instabilité causée par une perte de signal, une variation d'impédance, une contrainte thermique ou un bruit électrique peut affecter la précision de la reconstruction de l'image.

Contrairement aux circuits imprimés industriels standards, les circuits imprimés CT nécessitent un contrôle minutieux de :

  • Transmission de signal à grande vitesse entre le détecteur et les unités de traitement
  • Circuits à faible bruit pour signaux analogiques sensibles
  • Alimentation électrique stable pour les modules d'imagerie
  • Fonctionnement à long terme dans des conditions de travail continues
  • Intégration de composants haute densité dans un espace limité

Aisen Electronics travaille avec des ingénieurs pour optimiser les structures de circuits imprimés en fonction des exigences de l'application, garantissant ainsi que la conception du circuit correspond aux exigences de performances des équipements d'imagerie médicale.

Intégrité du signal à grande vitesse pour les applications de détecteurs CT

Le système de détection est l’une des parties les plus sensibles d’un tomodensitomètre. Le PCB doit maintenir des performances électriques constantes tout en transférant les signaux de plusieurs canaux de capteurs.

Notre processus de fabrication prend en charge :

  • Conception à impédance contrôlée avec une tolérance de ±8 %
  • Routage de lignes fines pour les chemins de signaux haute densité
  • Sélection de matériaux à faibles pertes pour les applications haute fréquence
  • Conception d'empilement optimisée pour l'isolation du signal

Pour les systèmes CT nécessitant une transmission stable des données d'image, une configuration appropriée de la couche PCB et un contrôle d'impédance aident à réduire la distorsion du signal pendant le fonctionnement.

Fabrication de PCB multicouches pour systèmes d'imagerie médicale complexes

Les équipements CT modernes intègrent des milliers de connexions électroniques dans des ensembles compacts. Les structures PCB multicouches fournissent l'espace de routage requis pour les réseaux complexes de signaux, d'alimentation et de mise à la terre.

Aisen Electronics fabrique :

  • PCB rigides de 4 à 32 couches
  • Structures de circuits imprimés HDI
  • Conceptions de micro-via et de via aveugle
  • Dispositions de composants BGA haute densité

Les capacités techniques comprennent :

Paramètre Capacité
Largeur/espacement minimum des lignes 0,076 mm / 3 mil
Taille minimale du micro via 0,1 mm
Prise en charge des packages BGA Diamètre du tampon jusqu'à 0,22 mm
Épaisseur maximale du cuivre Jusqu'à 6 onces
Épaisseur du panneau 0,3 mm - 5,0 mm
Taille maximale du tableau 810 mm × 490 mm

Ces capacités permettent aux fabricants de TC d'intégrer des circuits de commande compacts tout en conservant les performances électriques.

Sélection de matériaux pour les applications de circuits imprimés d'imagerie médicale

Le choix du matériau affecte directement la stabilité du signal, les performances thermiques et la durée de vie.

En fonction des exigences du système CT, Aisen Electronics fournit :

Matériaux à haute Tg

Convient aux équipements fonctionnant dans des conditions de charge continue. Des températures de transition vitreuse plus élevées améliorent la stabilité dimensionnelle pendant la fabrication et le fonctionnement.

Matériaux PCB à faibles pertes

Utilisé pour la transmission de signaux à grande vitesse où les caractéristiques diélectriques influencent la précision du signal.

Structures de PCB en cuivre lourd

L'épaisseur de cuivre jusqu'à 6 oz prend en charge les applications nécessitant une capacité de courant plus élevée et une dissipation thermique améliorée.

La sélection des matériaux est évaluée en fonction de la fréquence de fonctionnement, des exigences de puissance, de la structure de la carte et des conditions environnementales.

Contrôle des processus de fabrication pour la production de PCB médicaux

Les équipements d'imagerie médicale nécessitent une qualité de production constante, car une défaillance des PCB peut affecter l'ensemble du système de diagnostic.

Aisen Electronics applique des points de contrôle de qualité tout au long de la fabrication :

Inspection des matériaux entrants

Tous les stratifiés, matériaux en cuivre et composants entrants sont vérifiés conformément aux exigences de production avant d'entrer dans la fabrication.

Surveillance du processus de fabrication

Les processus critiques, notamment le perçage, le laminage, le cuivrage, l'imagerie et la finition de surface, sont surveillés par des inspections en cours de processus.

Tests de performances électriques

Les panneaux finis subissent des tests électriques pour vérifier :

  • Performances en circuit ouvert et en court-circuit
  • Fiabilité de la connexion du signal
  • Conductivité couche à couche

Inspection de qualité finale

Avant expédition, chaque lot est inspecté selon les spécifications du client, y compris l'inspection de l'apparence, la vérification dimensionnelle et la confirmation de l'emballage.

Options de finition de surface pour l'assemblage de circuits imprimés CT

Les équipements d’imagerie médicale nécessitent des connexions soudées stables et une fiabilité des composants à long terme.

Aisen Electronics propose plusieurs options de traitement de surface :

ENIG (Or par immersion au nickel chimique)

Offre une excellente soudabilité et résistance à la corrosion, couramment utilisée pour l'assemblage de composants haute densité.

Traitement de surface OSP

Convient aux applications nécessitant des surfaces plates en cuivre et une compatibilité d'assemblage sans plomb.

Argent immergé

Utilisé pour les applications nécessitant de bonnes performances électriques et une fiabilité de soudure.

La sélection du traitement de surface dépend du processus d'assemblage, des exigences de stockage et du type de composant.

Capacité d’assemblage PCBA pour l’électronique d’imagerie médicale

Outre la fabrication de PCB, Aisen Electronics fournit des services d'assemblage de PCB aux fabricants d'imagerie médicale.

Notre capacité d’assemblage comprend :

  • 01005 composants miniatures
  • Packages BGA à pas fin
  • Assemblage mixte CMS et traversant
  • Inspection optique automatisée (AOI)
  • Inspection aux rayons X pour les joints de soudure cachés

Paramètres d'assemblage :

Article Capacité
Pas minimum des composants 0,38 mm
Précision du placement ±0,025 mm
Contrôle de l'épaisseur de la pâte à souder ±0,03 mm
Hauteur maximale des composants 13mm

Cette approche de fabrication intégrée permet de réduire les coûts de communication entre la fabrication des PCB et les étapes d'assemblage.

Délai de production pour les projets CT PCB

Les fabricants d’équipements médicaux exigent souvent des calendriers de production prévisibles pour la validation des prototypes et la production en série.

Délais de livraison typiques :

Type de carte PCB Prototype Production de masse
PCB à 4 couches 3-4 jours ouvrables 10-12 jours ouvrables
PCB à 6 couches 5-6 jours ouvrables 12-14 jours ouvrables
PCB à 8+ couches Selon la complexité de la structure Horaire personnalisé

Le délai de livraison réel dépend de la disponibilité du matériel, de la structure du PCB, de la quantité et des exigences de test.

Pourquoi les sociétés d'imagerie médicale choisissent Aisen Electronics

La sélection d'un fournisseur de PCB pour les équipements CT nécessite plus que la capacité de fabrication. Le support technique, le contrôle des processus et la cohérence de la production influencent directement la fiabilité du dispositif médical final.

Aisen Electronics Co., Ltd. soutient les fabricants d'imagerie médicale avec :

  • Expérience dans la production de PCB multicouches complexes
  • Capacité HDI et interconnexion haute densité
  • Processus de fabrication à impédance contrôlée
  • Services complets de PCB et PCBA
  • Assistance flexible, du développement de prototypes à la production en série

Nous travaillons avec des fabricants d'équipements pour développer des solutions PCB qui répondent aux exigences électriques et mécaniques des systèmes d'imagerie CT modernes.

Foire aux questions sur les PCB de tomodensitométrie à rayons X

Quel type de PCB est utilisé dans les tomodensitomètres à rayons X ?

Les tomodensitomètres utilisent généralement des PCB rigides multicouches, des PCB HDI et des cartes de commande spécialisées pour les modules de détection, les unités de traitement d'image et les systèmes de gestion de l'alimentation.

Pourquoi les équipements CT nécessitent-ils des conceptions de PCB haute densité ?

Les systèmes CT contiennent plusieurs modules électroniques dans un espace d'installation limité. La technologie PCB haute densité permet d'intégrer davantage de canaux de signal et de composants tout en conservant les performances de routage.

Comment la qualité des PCB affecte-t-elle les performances des images CT ?

La conception des PCB influence la stabilité de la transmission du signal, le contrôle du bruit électrique et la précision du traitement des données. De mauvaises performances du PCB peuvent affecter la fiabilité du système et la cohérence de l’image.

Aisen Electronics peut-il fabriquer des prototypes de PCB CT ?

Oui. Aisen Electronics prend en charge la production de prototypes et la fabrication en volume avec différents nombres de couches, matériaux et finitions de surface.

Quelles méthodes de test des PCB sont disponibles ?

Les tests comprennent les tests électriques, l'inspection AOI, l'inspection dimensionnelle et la vérification du processus de fabrication en fonction des exigences du client.

Aisen Electronics fournit-il des services d'assemblage de PCB ?

Oui. Nous fournissons l'assemblage PCBA, y compris le placement SMT, l'inspection et la livraison de la carte finie.

Contactez Aisen Electronics pour la fabrication de PCB CT à rayons X

Si vous développez des équipements d'imagerie médicale et avez besoin de solutions PCB pour les systèmes CT, Aisen Electronics Co., Ltd. peut fournir une assistance à la fabrication en fonction de vos exigences électriques, mécaniques et de production.

Contactez notre équipe d'ingénierie pour discuter des spécifications des PCB, des exigences en matière de prototypes et des plans de production.
