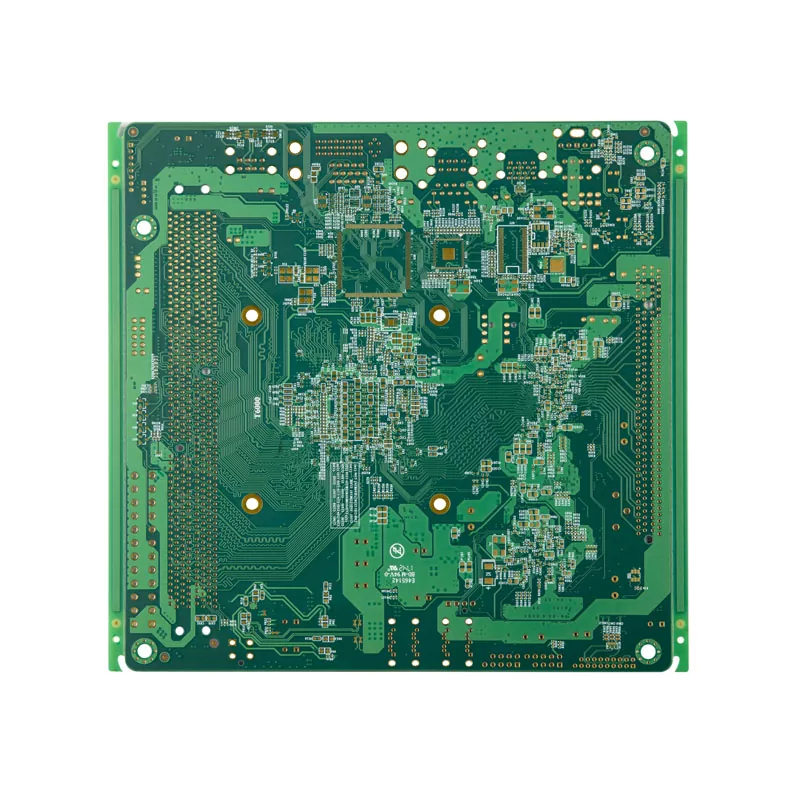

PCB de systèmes de contrôle d'avion

Les systèmes de contrôle des avions s'appuient sur des cartes électroniques pour traiter les signaux des capteurs, communiquer avec les unités de contrôle et gérer les fonctions de l'avion avec une grande précision. Contrairement aux PCB industriels standards, les cartes de contrôle aéronautiques doivent maintenir des performances électriques stables en cas de vibrations continues, de variations de température, d'interférences électromagnétiques et de cycles de fonctionnement prolongés.

Aisen Electronics Co., Ltd. développe des circuits imprimés pour systèmes de contrôle d'avions avec des processus de fabrication contrôlés axés sur l'intégrité du signal, la stabilité mécanique et la fiabilité à long terme pour les applications électroniques aéronautiques.

Comment les PCB du système de contrôle des avions soutiennent les opérations aériennes

Le PCB à l’intérieur d’un système de contrôle d’avion fonctionne comme une plate-forme de connexion électrique entre les processeurs, les capteurs, les modules de communication et les actionneurs.

Pendant le fonctionnement :

Les modules de capteurs collectent des données de vol telles que la position, la vitesse et les conditions environnementales.

L'unité de contrôle traite ces signaux via des circuits à grande vitesse et des processeurs intégrés.

Le PCB assure une distribution d'énergie fiable et un routage du signal entre différents composants électroniques.

Les signaux de contrôle finaux sont transmis aux systèmes de l'avion responsables des fonctions d'ajustement des mouvements, de surveillance et de sécurité.

Étant donné que ces systèmes influencent directement les performances des avions, la précision de la fabrication des PCB devient essentielle. De petits défauts dans la liaison des couches, la variation d'impédance ou la fiabilité de la soudure peuvent affecter la stabilité du système.

Capacités de fabrication de PCB pour les applications de contrôle aéronautique

Aisen Electronics Co., Ltd. prend en charge les conceptions complexes de circuits imprimés de contrôle d'avions, du développement de prototypes à la fabrication en série.

Nos capacités de fabrication incluent des structures de circuits imprimés multicouches jusqu'à 32 couches, la technologie HDI, la prise en charge de composants à pas fin et le routage à impédance contrôlée pour les circuits avioniques à grande vitesse.

Les capacités techniques typiques comprennent :

• Largeur et espacement minimum des lignes : 0,076 mm / 3 mil
• Épaisseur du cuivre : jusqu'à 6 OZ pour les besoins en courant élevé
• Plage d'épaisseur du panneau : 0,3 mm à 5,0 mm
• Tolérance de contrôle d'impédance : ±10 %
• Rapport hauteur/largeur maximum : 12:1
• Structures IDH : 1+N+1 et 2+N+2

Ces capacités permettent aux concepteurs de développer des modules électroniques d’avions compacts tout en conservant les performances électriques.

Technologie PCB multicouche pour la stabilité du signal avionique

Les systèmes électroniques des avions nécessitent souvent plusieurs circuits fonctionnels dans un espace d’installation limité.

La construction de circuits imprimés multicouches permet de séparer les couches d'alimentation, de signal et de mise à la terre pour réduire les interférences et améliorer la transmission du signal.

Pendant la production, Aisen Electronics Co., Ltd. contrôle :

• Précision de l'alignement de la couche interne
• Qualité du collage du laminage
• Par la fiabilité
• Consistance de l'épaisseur du cuivre

Le processus de forage maintient une formation précise des vias, réduisant ainsi les risques tels que les circuits ouverts et les défaillances de connexion lors d'une opération à long terme.

Solutions PCB HDI pour l'électronique des avions compacts

Les systèmes aéronautiques modernes continuent de réduire la taille des modules électroniques tout en augmentant la capacité de traitement.

La technologie HDI PCB permet une densité de câblage plus élevée grâce à des microvias et des connexions de couches optimisées.

Pour les applications de contrôle des avions, HDI aide les ingénieurs à réaliser :

• Empreinte PCB réduite
• Chemins de signaux plus courts
• Flexibilité de routage améliorée
• Prise en charge des processeurs avancés et des composants BGA

Aisen Electronics Co., Ltd. prend en charge les structures HDI adaptées aux modules de contrôle avioniques compacts où l'espace et les performances électriques sont tout aussi importantes.

Finitions de surface sélectionnées pour la fiabilité des PCB d'aviation

Différentes applications électroniques aéronautiques nécessitent différentes méthodes de protection des surfaces.

Aisen Electronics Co., Ltd. propose des options de finition de surface, notamment :

ENIG :
Offre une résistance à la corrosion et une soudabilité fiable pour les composants de précision.

OSP :
Convient aux applications sensibles aux coûts nécessitant une bonne protection des soudures.

Argent/étain par immersion :
Utilisé pour des exigences d’assemblage spécifiques.

Or dur :
Appliqué sur les zones de connecteur nécessitant une durabilité de contact répétée.

La sélection du traitement de surface est évaluée en fonction de la méthode d'assemblage, des conditions environnementales et des exigences du cycle de vie du produit.

Processus de fabrication de PCB pour avions et contrôle qualité

L'électronique aéronautique nécessite une traçabilité complète de la fabrication.

Aisen Electronics Co., Ltd. suit des procédures de production contrôlées couvrant l'inspection des matériaux, la fabrication des PCB, les tests électriques et l'inspection finale.

Le processus de fabrication comprend :

Vérification du matériel

Imagerie et inspection de la couche interne

Laminage

Forage de précision

Placage de cuivre

Imagerie de la couche externe

Inspection de la zone d'intérêt

Finition des surfaces

Tests électriques

Contrôle qualité final

Chaque étape de production est surveillée pour réduire les variations de fabrication et garantir des performances constantes des PCB.

Support d'assemblage PCBA pour les modules électroniques d'avion

Au-delà de la fabrication de PCB, Aisen Electronics Co., Ltd. fournit des services d'assemblage de PCB pour les applications électroniques liées à l'aviation.

Notre capacité d’assemblage prend en charge :

Placement des composants à pas fin

01005 composants

Assemblage BGA

Contrôle de précision de la pâte à souder

Prise en charge des tests fonctionnels

La fabrication intégrée de PCB et PCBA aide les clients à simplifier la gestion des fournisseurs et à améliorer l'efficacité des projets.

Tests de fiabilité pour les applications de circuits imprimés de contrôle d'avions

L’électronique de commande des avions nécessite plus qu’une simple inspection visuelle.

L'évaluation de la fiabilité se concentre sur les performances électriques et la cohérence de la fabrication.

Les capacités de test incluent :

Test de continuité électrique

Tests de sondes volantes

Inspection de la zone d'intérêt

Vérification de l'impédance

Contrôle de la qualité des soudures

Gestion de la traçabilité de la production

Ces procédures aident à identifier les problèmes potentiels avant la livraison des PCB et prennent en charge une intégration stable dans les systèmes des clients.

Pourquoi choisir Aisen Electronics Co., Ltd. pour les PCB de contrôle des avions

Les projets de PCB pour avions nécessitent un fournisseur qui comprend à la fois les détails de fabrication et les exigences d'application.

Aisen Electronics Co., Ltd. combine une expérience en matière de production de PCB multicouches, une capacité de fabrication HDI et un contrôle strict des processus pour aider les clients à développer des systèmes électroniques aéronautiques fiables.

De la validation du prototype à la fourniture de la production, notre équipe d'ingénierie travaille avec les clients sur l'optimisation de la structure des PCB, la sélection des matériaux et la faisabilité de la fabrication.

FAQ sur les circuits imprimés des systèmes de contrôle d'avion

What is the difference between aircraft control PCBs and standard industrial PCBs?

Les PCB de contrôle des avions nécessitent une plus grande fiabilité car ils fonctionnent sous des vibrations, des changements de température et des exigences de sécurité strictes. Ils impliquent généralement des matériaux avancés, des structures multicouches et un contrôle plus strict des processus.

Pourquoi les PCB multicouches sont-ils utilisés dans les systèmes de contrôle des avions ?

Les structures multicouches permettent aux ingénieurs de séparer les couches d'alimentation, de signal et de mise à la terre, améliorant ainsi la compatibilité électromagnétique et réduisant les interférences.

Aisen Electronics peut-il fabriquer des PCB aéronautiques HDI ?

Oui. Nous prenons en charge les structures PCB HDI, y compris les configurations 1+N+1 et 2+N+2 pour les modules électroniques compacts.

Quels tests sont effectués avant expédition ?

Chaque PCB peut subir des tests électriques, une inspection AOI, une vérification d'impédance et des contrôles de traçabilité de fabrication selon les exigences du projet.

Pouvez-vous prendre en charge la production de prototypes et de circuits imprimés pour avions en faible volume ?

Oui. Nous fournissons une assistance à la production de prototypes, de petits lots et de volumes pour différentes étapes de développement.

Contacter Aisen Electronics Co., Ltd.

Pour les projets de PCB de systèmes de contrôle d'avion nécessitant une fabrication de précision, une conception à impédance contrôlée et un support de production fiable, contactez Aisen Electronics Co., Ltd. pour discuter de vos besoins en PCB.
