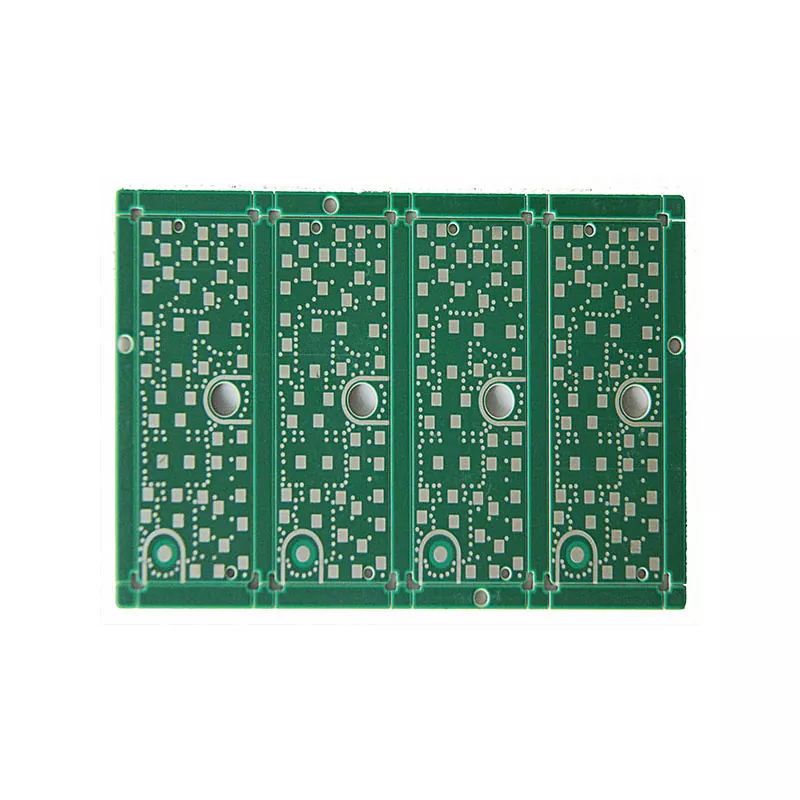

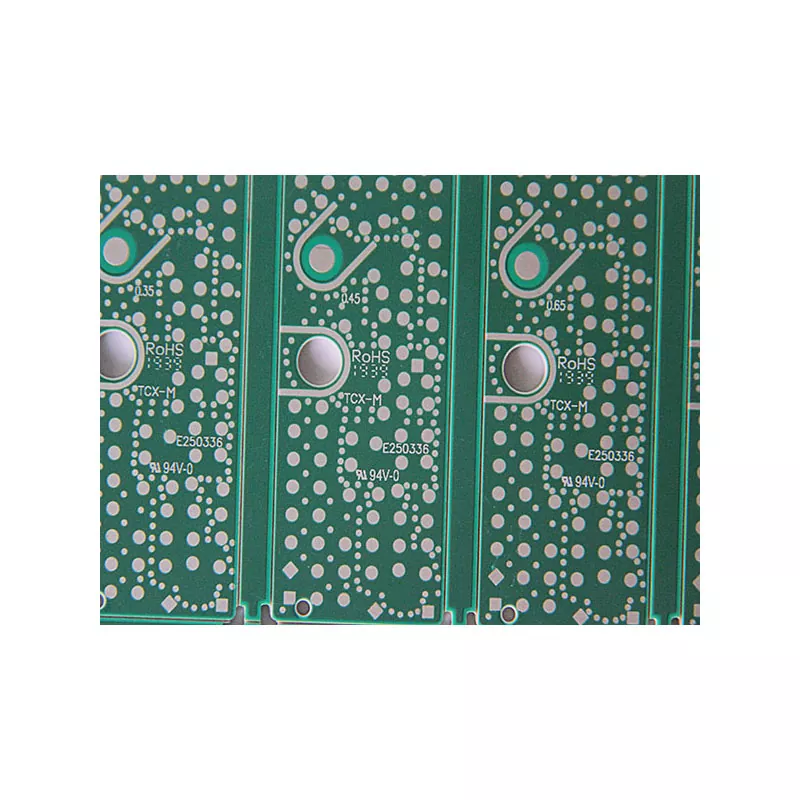

PCB de communication pour avions

Les systèmes de communication des avions dépendent de circuits électroniques stables pour maintenir une transmission continue des données entre les modules de communication, les antennes, les processeurs et les systèmes de contrôle.

Contrairement aux appareils électroniques commerciaux, les équipements de communication aéroportés doivent fonctionner sous des vibrations, des variations de température, des interférences électromagnétiques et des limites d’espace strictes. Une panne de PCB à l’intérieur d’un système de communication d’avion peut affecter les fonctions de communication critiques et nécessite une cohérence de fabrication extrêmement élevée.

Aisen Electronics Co., Ltd. fabrique des solutions PCB de communication pour avions pour les équipements de communication avionique, les modules RF, les systèmes électroniques aéroportés et les applications liées à la navigation.

Notre processus de fabrication se concentre sur le contrôle des caractéristiques électriques, mécaniques et thermiques qui déterminent la fiabilité des PCB pendant un fonctionnement à long terme.

Pourquoi les PCB de communication pour avions nécessitent une fabrication spécialisée

Ses conceptions sont confrontées à des défis différents de ceux des circuits imprimés industriels standard.

Le PCB doit gérer simultanément la transmission de signaux haute fréquence, les contraintes mécaniques, les changements thermiques et un espace d'installation limité.

Intégrité du signal haute fréquence

Les systèmes de communication des avions impliquent généralement des signaux RF dont la structure du PCB affecte directement les performances de transmission.

À des fréquences plus élevées, des facteurs tels que :

• tracer la géométrie
• épaisseur diélectrique
• distribution de cuivre
• conception d'empilement de couches

peut influencer la stabilité de l'impédance et la perte de signal.

Aisen Electronics contrôle les paramètres de conception et de fabrication de l'empilement de circuits imprimés afin de maintenir des performances électriques constantes pour les applications de communication RF.

Contrôle EMI et CEM pour l'électronique aéronautique

Les avions contiennent plusieurs systèmes électroniques fonctionnant à proximité les uns des autres. Des interférences électromagnétiques incontrôlées peuvent affecter la qualité de la communication et la stabilité du système.

Les conceptions de PCB de communication pour avions nécessitent souvent :

• structures de mise à la terre optimisées
• chemins de retour contrôlés
• considérations de blindage
• disposition correcte des couches

Grâce à son expérience dans la fabrication de PCB multicouches, Aisen Electronics aide ses clients à améliorer la compatibilité électromagnétique lors du développement de produits.

Fiabilité dans des conditions de température et de vibrations

Les composants électroniques aéroportés subissent des vibrations et des changements de température continus pendant leur fonctionnement.

La fiabilité des PCB dépend de :

• stabilité du stratifié
• adhérence du cuivre
• fiabilité des joints de soudure
• structure mécanique

Aisen Electronics sélectionne les matériaux et les processus de fabrication en fonction de l'environnement d'exploitation du client plutôt que d'appliquer des solutions identiques à chaque projet de PCB.

Structure du PCB et sélection des matériaux

Sélection de matériaux haute fréquence

Les matériaux standard FR-4 conviennent à de nombreux produits électroniques, mais les systèmes de communication des avions soumis à des exigences RF peuvent nécessiter des matériaux dotés de propriétés électriques plus stables.

Les considérations relatives à la sélection des matériaux comprennent :

• stabilité de la constante diélectrique
• caractéristiques de perte diélectrique
• résistance à l'humidité
• performances de dilatation thermique

Le choix correct des matériaux permet de maintenir la précision du signal et de réduire les pertes de transmission pendant le fonctionnement.

Technologie multicouche et HDI pour les équipements avioniques compacts

Les systèmes électroniques des avions nécessitent plus de fonctions dans un espace d’installation limité.

Les technologies PCB multicouches et HDI permettent aux ingénieurs d'intégrer des circuits complexes tout en conservant des dimensions compactes.

Aisen Electronics prend en charge :

• Structures PCB de 1 à 32 couches
• Conceptions HDI 1+N+1 et 2+N+2
• Structures Microvia jusqu'à 0,1 mm
• Fabrication de lignes fines jusqu'à 3 mil
• Applications BGA à pas fin

Ces capacités prennent en charge des modules de communication compacts et des composants électroniques avioniques avec une densité de circuits plus élevée.

Capacité de fabrication

Aisen Electronics fournit des solutions de fabrication de PCB basées sur les exigences des applications.

Ces capacités prennent en charge le développement de prototypes, la validation technique et la fabrication en série d’électronique de communication aéronautique.

Contrôle de fabrication

La fiabilité des PCB dépend non seulement de la conception mais également de la cohérence de la fabrication.

Pendant la production, Aisen Electronics se concentre sur le contrôle des facteurs clés, notamment :

Contrôle de l'alignement des calques

Les PCB multicouches pour avions nécessitent un enregistrement précis des couches. Un mauvais alignement peut affecter la fiabilité de la connexion électrique et les performances d'impédance.

Gestion de l'épaisseur du cuivre

Une épaisseur de cuivre constante est importante pour la capacité de transport de courant et les performances thermiques, en particulier dans les circuits de communication nécessitant une puissance plus élevée.

Fiabilité des microvias HDI

Pour les structures HDI, des processus stables de perçage laser, de remplissage de cuivre et de placage sont essentiels pour éviter les défaillances de connexion pendant un fonctionnement à long terme.

Qualité de finition de surface

Un traitement de surface fiable contribue à améliorer la soudabilité et la cohérence de l'assemblage.

Applications

Les PCB de communication pour avions Aisen Electronics conviennent pour :

Systèmes de communication avionique

Utilisé dans les modules de communication aéroportés nécessitant une transmission de signal stable et une conception de circuit compacte.

Équipement de navigation aérienne

Prend en charge les systèmes électroniques où la fiabilité de la communication et la précision du signal sont essentielles.

Appareils de communication RF

Convient aux circuits de communication haute fréquence nécessitant une impédance contrôlée et une gestion EMI.

Modules électroniques aérospatiaux

Utilisé dans les équipements électroniques spécialisés nécessitant une longue durée de vie et une fabrication cohérente.

Assistance technique, de la conception des PCB à la production

Les projets de PCB pour avions nécessitent souvent une coopération étroite entre les concepteurs et les fabricants.

Aisen Electronics fournit un support technique comprenant :

• Examen de la conception des PCB
• Optimisation du stack-up
• Recommandations matérielles
• Analyse de faisabilité de fabrication
• Suggestions de processus de production

Une communication technique précoce permet d'identifier les risques potentiels de fabrication avant la production de masse.

Comment choisir un fabricant de PCB de communication pour avion ?

La sélection d'un fournisseur de PCB de communication pour avions nécessite plus que la simple comparaison des prix de fabrication.

Les ingénieurs évaluent généralement :

Le fournisseur comprend-il les exigences en matière de PCB haute fréquence ?

Les performances de la communication RF dépendent fortement de la structure du PCB et de la précision de fabrication.

Le fabricant peut-il maintenir la cohérence entre les lots de production ?

L'électronique aérospatiale nécessite une qualité stable car le remplacement et la maintenance sont difficiles.

Le fournisseur fournit-il un support technique ?

Les fabricants professionnels de PCB devraient participer à l’optimisation de la conception au lieu de produire uniquement les fichiers fournis par les clients.

Aisen Electronics Co., Ltd. accompagne ses clients depuis le développement de prototypes jusqu'à la fabrication en série avec des solutions PCB conçues autour des exigences de performances et de fiabilité des communications.

FAQ

À quoi sert un PCB de communication pour avion ?

Ces cartes de circuits imprimés sont conçues pour les systèmes de communication aéroportés, notamment les modules RF, les équipements avioniques, les appareils de navigation et les unités de communication embarquées. Ils fournissent des connexions électriques fiables entre les composants électroniques tout en prenant en charge une transmission stable du signal dans des environnements exigeants.

En quoi est-il différent d'un PCB standard ?

Par rapport aux cartes de circuits imprimés classiques, les applications de communication aéronautique nécessitent un contrôle plus strict de l'intégrité du signal, de l'adaptation d'impédance, des performances EMI, de la stabilité mécanique et de la fiabilité environnementale. La conception des PCB doit prendre en compte les vibrations, les variations de température et les exigences opérationnelles à long terme.

Peut-il être utilisé pour les systèmes de communication haute fréquence et RF ?

Oui. Aisen Electronics peut fabriquer des cartes avec une impédance contrôlée, un empilement de couches optimisé et des matériaux haute fréquence appropriés pour prendre en charge les circuits RF et la transmission de signaux à grande vitesse.

Comment les ingénieurs sélectionnent-ils les matériaux pour les applications de communications aéroportées ?

La sélection des matériaux dépend de la fréquence de fonctionnement, des exigences thermiques, des performances diélectriques, de la résistance mécanique et des normes de fiabilité. Des stratifiés haute fréquence et des matériaux à faibles pertes peuvent être sélectionnés pour les applications nécessitant des performances de signal stables.

Soutenez-vous le prototype et la production de masse ?

Oui. Aisen Electronics fournit des services complets de fabrication de PCB, y compris le développement de prototypes, la production en petits lots et la fabrication en volume. Notre équipe d'ingénierie prend également en charge l'examen DFM et l'optimisation de la production avant la fabrication.

Contactez Aisen Electronics pour les projets de PCB de communication aéronautique

Si vous développez des équipements de communication pour avions, des systèmes avioniques, des modules RF ou des produits électroniques aérospatiaux, Aisen Electronics Co., Ltd. fournit une assistance à la fabrication de PCB, depuis l'examen initial de la conception jusqu'à la production finale.

Notre équipe d'ingénierie peut vous aider à optimiser la structure des PCB, à sélectionner les matériaux, à réaliser la faisabilité de la fabrication et à planifier la production.
