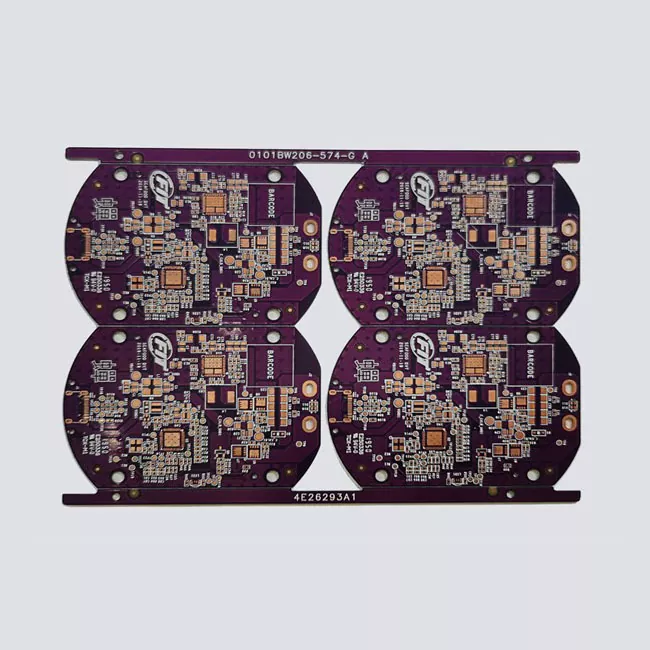

Carte PCB GPS de navigation par satellite

Les systèmes de navigation par satellite dépendent d'une réception stable du signal et d'un traitement précis des données. Un PCB GPS n'est pas seulement une plate-forme de connexion pour les composants électroniques, mais également un élément essentiel qui affecte les performances de l'antenne, la qualité de la transmission RF et la précision du positionnement. Chez Aisen Electronics Co., Ltd., nous fabriquons des PCB GPS de navigation par satellite où la stabilité du signal, la conception compacte et la fiabilité à long terme sont essentielles. Notre approche de fabrication se concentre sur le contrôle des performances électriques depuis la conception de l'empilement de PCB jusqu'à l'inspection finale.

Technologies clés de PCB pour les applications de navigation par satellite

Intégrité du signal RF et contrôle de l'impédance

Les systèmes GPS et GNSS reçoivent des signaux satellite extrêmement faibles, ce qui signifie que même de petites pertes de transmission peuvent affecter les performances de positionnement.

Notre fabrication de PCB GPS prend en charge les conceptions à impédance contrôlée, y compris les exigences de transmission RF de 50 Ω couramment utilisées dans les circuits d'antenne et de récepteur. Une planification appropriée de l'empilement, une sélection de matériaux diélectriques et un contrôle de l'épaisseur du cuivre aident à réduire la réflexion du signal et à maintenir des performances RF constantes.

Pour les applications GPS haute fréquence, nous travaillons avec nos clients pour optimiser :

• Routage des traces RF
• Conception du plan de masse
• Renvoie les chemins actuels
• Zones de correspondance d'antenne

Ces facteurs sont particulièrement importants pour les appareils de navigation compacts où l'espace PCB est limité.

Conception de circuits HDI et GPS miniaturisés

Les modules GPS modernes deviennent de plus en plus petits tout en intégrant davantage de fonctions, notamment le positionnement multibande, la communication sans fil et les interfaces de capteurs.

Nos capacités PCB HDI permettent aux concepteurs d'obtenir une densité de composants plus élevée grâce à la technologie microvia et à des structures de couches optimisées. Cela permet de prendre en charge les appareils GNSS compacts sans sacrifier les performances électriques.

Les capacités typiques incluent :

• Structures HDI 1+N+1 et 2+N+2
• Micro vias jusqu'à 0,1 mm
• Fabrication de lignes fines et d'espaces
• Optimisation du routage multicouche

Ces technologies conviennent aux équipements de navigation portables, aux terminaux de suivi et aux modules de positionnement intégrés.

Spécifications de fabrication de PCB GPS

Aisen Electronics propose des options de fabrication flexibles en fonction des différentes exigences du système de navigation.

Considérations de conception de PCB GPS spécifiques à l'application

PCB de navigation automobile

Les systèmes GPS automobiles fonctionnent dans des environnements affectés par les vibrations, les changements de température et les interférences électromagnétiques.

Pour les applications de navigation automobile, nos conceptions de circuits imprimés se concentrent sur :

• Transmission stable du signal pendant le mouvement du véhicule
• Fiabilité thermique pour un fonctionnement continu
• Protection contre l'humidité ambiante
• Compatibilité avec les systèmes électroniques automobiles

Ces considérations aident les modules GPS à maintenir des performances de positionnement constantes pendant le fonctionnement à long terme du véhicule.

Équipement de positionnement marin et extérieur

Les appareils GPS marins nécessitent une plus grande résistance environnementale en raison de l’humidité, des variations de température et de l’exposition continue aux conditions extérieures.

Les conceptions de PCB pour ces applications nécessitent généralement :

• Protection améliorée contre l'humidité
• Finitions de surface fiables
• Forte performance des joints de soudure
• Caractéristiques électriques stables

Dispositifs de suivi industriel et de positionnement IoT

Les équipements de suivi industriels nécessitent souvent des conceptions de circuits imprimés compactes avec de longs cycles de fonctionnement.

Nos solutions GPS PCB prennent en charge des applications telles que :

• Terminaux de suivi de flotte
• Systèmes de surveillance des actifs
• Dispositifs de positionnement à distance
• Équipement logistique intelligent

Processus de fabrication axé sur la fiabilité électrique

Contrôle qualité des PCB, de la sélection des matériaux aux tests finaux

Les performances des PCB GPS dépendent fortement de la cohérence de la fabrication. Une légère variation de l'épaisseur diélectrique, de la répartition du cuivre ou de la précision du perçage peut influencer les caractéristiques RF.

Notre processus de production comprend :

Inspection des matériaux entrants
Les matières premières sont vérifiées avant la production pour vérifier les spécifications, notamment la qualité du stratifié, l'épaisseur du cuivre et la conformité des fournisseurs.

Contrôle du processus de production
Lors de la fabrication des PCB, des paramètres critiques tels que la précision du perçage, l'alignement des couches, l'épaisseur du cuivre et les exigences d'impédance sont surveillés.

Tests électriques et fonctionnels
Les panneaux finis sont soumis à des procédures d'inspection, notamment une inspection AOI, des tests électriques et une vérification de l'apparence avant expédition.

Ce processus permet de garantir que chaque PCB GPS répond aux exigences de conception du client avant de passer à l'assemblage final.

Prise en charge du prototype à la production de masse

Différents projets GPS nécessitent différentes approches de fabrication. Les équipes d’ingénierie ont souvent besoin d’une validation rapide des prototypes avant de passer à la production à grande échelle.

Aisen Electronics prend en charge :

Production de prototypes de PCB pour une vérification précoce de la conception

Fabrication en petits lots pour les tests de marché

Production en volume d'équipements de navigation commerciale

Notre équipe d'ingénierie peut vous aider à examiner la fabricabilité des PCB, à formuler des recommandations d'empilement et à optimiser la conception avant le début de la production.

Support technique pour le développement de PCB GPS

Les projets de PCB GPS réussis nécessitent plus que des capacités de fabrication. Pendant le développement, nos ingénieurs accompagnent les clients avec :

• Examen de la disposition des PCB
• Recommandations de cumul
• Considérations sur la conception RF
• Analyse de faisabilité de fabrication
• Suggestions d'optimisation de la production

Cela permet de réduire les risques de refonte et d’améliorer la transition du prototype à la production.

Pourquoi choisir Aisen Electronics pour la fabrication de PCB GPS ?

Le choix d'un fournisseur de PCB GPS nécessite d'évaluer non seulement la capacité de fabrication, mais également la compréhension technique des exigences de communication par satellite.

Aisen Electronics Co., Ltd. combine une expérience en fabrication de PCB avec un support technique pour aider les clients à développer des produits de navigation fiables.

Nos avantages incluent :

• Expérience dans la fabrication de PCB multicouches et HDI
• Capacité pour les conceptions de PCB orientées RF
• Assistance flexible, des prototypes à la production en série
• Concentrez-vous sur l’intégrité du signal et la cohérence de la fabrication

Nous travaillons avec nos clients pour construire des circuits imprimés GPS qui répondent aux exigences des applications pratiques dans les systèmes de navigation automobiles, maritimes, industriels et grand public.

FAQ

Quel type de PCB est couramment utilisé pour les modules GPS ?

Les modules GPS nécessitent généralement des PCB multicouches avec une impédance contrôlée et un routage RF optimisé. La structure du PCB dépend de la conception de l'antenne, des exigences de fréquence et de la taille de l'appareil.

Pourquoi le PCB GPS nécessite-t-il un contrôle d'impédance ?

Les signaux GPS fonctionnent à hautes fréquences et sont sensibles à la perte de signal. L'impédance contrôlée aide à maintenir une transmission RF stable entre les circuits d'antenne et de récepteur.

Le PCB GPS peut-il prendre en charge les systèmes GNSS multibandes ?

Oui. Le PCB GPS de navigation par satellite peut être conçu pour les applications GNSS multibandes, y compris les systèmes utilisant les signaux GPS, Galileo, GLONASS et BeiDou.

Quels matériaux conviennent aux circuits imprimés GPS ?

La sélection des matériaux dépend des exigences de fréquence. La norme FR4 peut prendre en charge de nombreuses applications, tandis que les stratifiés haute fréquence sont préférés pour des performances RF avancées.

Fournissez-vous la fabrication de prototypes de PCB GPS ?

Oui. Aisen Electronics prend en charge le développement de prototypes, la production de petits lots et la fabrication en volume.

Comment tester la qualité du PCB GPS ?

Les tests peuvent inclure une inspection AOI, des tests électriques, une vérification d'impédance et une inspection de la qualité de fabrication selon les exigences du projet.

Démarrez votre projet de PCB GPS avec Aisen Electronics

Si vous développez des équipements de navigation, des modules GNSS ou des systèmes de positionnement, Aisen Electronics Co., Ltd. peut fournir une assistance pour la fabrication de PCB, depuis la validation du prototype jusqu'à la production en série.

Contactez notre équipe d'ingénierie pour discuter de vos exigences en matière de PCB GPS, y compris la structure des couches, les performances RF, la sélection des matériaux et la planification de la production.
