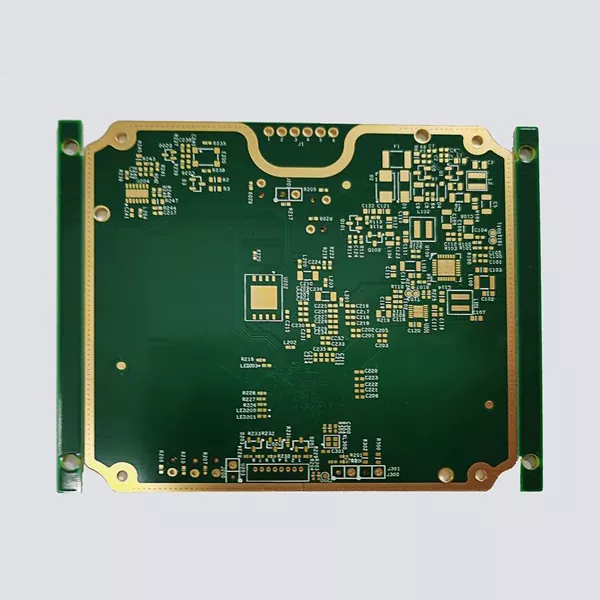

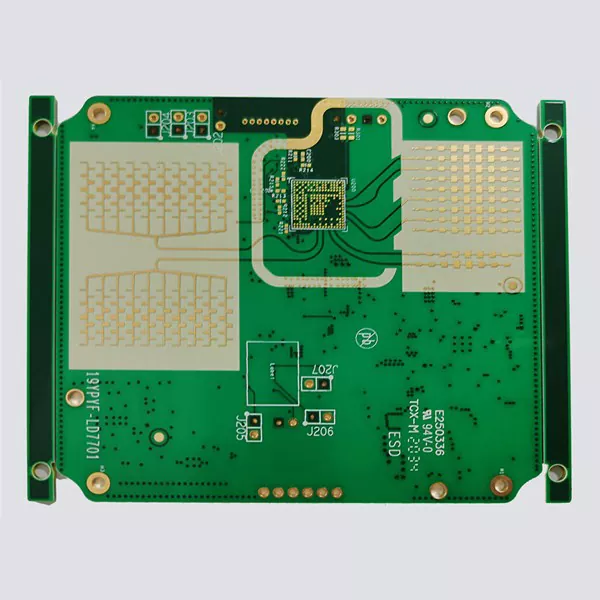

Carte de communication par satellite

Le PCB de communication par satellite n'est pas simplement un circuit imprimé à couche élevée. Il fonctionne comme une plate-forme de connexion électrique entre les modules RF, les systèmes d'alimentation, les unités de traitement du signal et les antennes de communication. Dans les applications satellitaires, le PCB doit maintenir une transmission stable du signal tout en étant confronté à des conditions de vide, des fluctuations de température, des vibrations pendant le lancement et des opportunités de maintenance extrêmement limitées après le déploiement.

Aisen Electronics Co., Ltd. fabrique des PCB multicouches et HDI pour les systèmes de communication par satellite où l'intégrité du signal et la fiabilité à long terme sont essentielles. Notre processus de fabrication se concentre sur le contrôle de l'impédance, de la cohérence diélectrique, de la distribution du cuivre et de la stabilité structurelle pour répondre aux exigences des équipements électroniques aérospatiaux.

Par rapport aux cartes de communication industrielles classiques, les PCB satellites nécessitent un contrôle plus strict des propriétés des matériaux et des tolérances de fabrication, car même de petites pertes de signal ou variations électriques peuvent affecter la distance de communication, la précision des données et la stabilité du système.

Comment fonctionne le PCB de communication par satellite dans les systèmes spatiaux

Un PCB de communication par satellite agit comme une interface de transmission et de contrôle du signal à l'intérieur de l'équipement de communication.

Pendant le fonctionnement, les signaux RF reçus de l'antenne sont transférés via des lignes de transmission sur le PCB vers des amplificateurs à faible bruit et des circuits de traitement du signal. Après traitement, la carte achemine les signaux convertis vers les modules de transmission, les amplificateurs de puissance et les systèmes de contrôle d'antenne.

La structure du PCB affecte directement ce processus.

Par exemple, lorsque des signaux haute fréquence traversent des traces de cuivre, des modifications de la largeur des traces, de l'épaisseur diélectrique ou des caractéristiques du matériau peuvent entraîner une variation d'impédance. Cela peut entraîner une réflexion, une atténuation ou des interférences électromagnétiques du signal.

Par conséquent, la fabrication de PCB pour communications par satellite nécessite un contrôle précis de :

• stabilité de la constante diélectrique
• routage à impédance contrôlée
• uniformité de l'épaisseur du cuivre
• précision de l'alignement des couches
• via la fiabilité de la structure

Aisen Electronics optimise la conception de l'empilement de circuits imprimés en fonction de la fréquence de fonctionnement, du type de signal et des exigences de l'application plutôt que d'utiliser des configurations de circuits imprimés de communication standard.

PCB satellite vs PCB de communication standard : principales différences

De nombreux appareils de communication utilisent des PCB multicouches, mais les applications satellitaires ont des exigences beaucoup plus strictes.

Un PCB satellite ne peut pas reposer uniquement sur la connectivité électrique. La structure du conseil d’administration doit maintenir des performances stables tout au long du cycle de vie de la mission.

C'est pourquoi la sélection des matériaux, la conception de l'empilement et le contrôle des processus de fabrication deviennent des éléments essentiels du développement des PCB.

Conception de PCB haute fréquence pour les communications par satellite

Les systèmes de communication par satellite fonctionnent souvent dans des gammes de fréquences GHz où les structures PCB traditionnelles peuvent introduire une perte de signal inutile.

Pour les circuits haute fréquence, Aisen Electronics se concentre sur :

• lignes de transmission à impédance contrôlée
• matériaux diélectriques à faibles pertes
• épaisseur de cuivre optimisée
• enregistrement précis des couches

Par exemple, les lignes de transmission RF nécessitent une relation spécifique entre la largeur du conducteur, l'épaisseur diélectrique et les caractéristiques du matériau. Si l'impédance change pendant la fabrication, le signal peut subir une réflexion et une efficacité de transmission réduite.

Notre fabrication de PCB prend en charge les conceptions à impédance contrôlée avec des structures multicouches jusqu'à 32 couches, aidant ainsi les ingénieurs à développer des modules de communication compacts sans sacrifier les performances RF.

Technologie HDI pour l’électronique satellite miniaturisée

La tendance de l’électronique satellitaire s’oriente vers une taille plus petite et des fonctionnalités plus élevées.

Les structures de circuits imprimés multicouches traditionnelles nécessitent souvent plus d'espace physique car les connexions des composants dépendent de vias traversants. La technologie HDI modifie cette approche en utilisant des microvias et un routage fin pour augmenter la densité du câblage.

Pour les modules de communication par satellite, HDI offre des avantages tels que :

• taille et poids réduits du PCB
• chemins de signal plus courts
• performances haute fréquence améliorées
• prise en charge des appareils BGA à pas fin

Aisen Electronics prend en charge des structures de microvias jusqu'à 0,1 mm et un espacement de traces fines jusqu'à 3 mil pour les conceptions d'équipements de communication compacts.

Défis de la gestion thermique dans la fabrication de PCB pour satellites

La gestion de la chaleur constitue un défi majeur dans l’électronique des satellites car il n’existe pas de système de refroidissement par air traditionnel dans l’espace.

Les composants électroniques génèrent de la chaleur lors du traitement du signal et de l’amplification de puissance. Sans une conception thermique appropriée, l’accumulation de température peut accélérer le vieillissement des composants et affecter la stabilité du signal.

Les PCB de communication par satellite nécessitent une disposition minutieuse du cuivre pour créer des chemins de conduction thermique efficaces.

Aisen Electronics utilise :

• distribution de cuivre multicouche
• options de cuivre lourd
• thermique via des structures
• solutions d'épaisseur de panneau personnalisées

Pour les circuits amplificateurs de puissance et les modules de communication à courant élevé, la sélection de l'épaisseur du cuivre influence directement la capacité de dissipation thermique et la fiabilité à long terme.

Contrôle qualité de fabrication pour les PCB de communication aérospatiale

Dans les applications satellites, la fiabilité des PCB dépend non seulement de la conception mais également de la cohérence de la fabrication.

Aisen Electronics contrôle les étapes de fabrication critiques, notamment :

Inspection du stratifié entrant
Les propriétés des matériaux sont vérifiées avant la production pour garantir la cohérence avec les exigences de conception.

Contrôle de l'alignement des calques
Les cartes multicouches nécessitent un enregistrement précis entre les couches internes pour éviter les circuits ouverts et les variations d'impédance.

Inspection de la zone d'intérêt
L'inspection optique automatisée identifie les défauts de modèle avant les tests électriques.

Tests de performances électriques
Chaque PCB subit une vérification électrique pour confirmer la continuité du circuit et les performances d'isolation.

Ce processus réduit les risques de fabrication avant que les cartes n'entrent dans les étapes d'assemblage du client et d'intégration du système.

Pourquoi Aisen Electronics pour les projets de PCB de communication par satellite

Le développement de l'électronique de communication par satellite nécessite plus que la capacité de fabrication de PCB. Le fournisseur doit comprendre comment la structure du PCB influence les performances RF, le comportement thermique et la fiabilité du système.

Aisen Electronics Co., Ltd. fournit un support technique depuis l'optimisation de l'empilement des PCB jusqu'à la fabrication finale, aidant ainsi les clients à résoudre les défis liés à la transmission haute fréquence, à la conception miniaturisée et aux exigences de fiabilité aérospatiale.

Notre expérience dans la fabrication de PCB multicouches, HDI et de précision nous permet de prendre en charge des projets de communication par satellite nécessitant des performances stables et une qualité de production constante.
