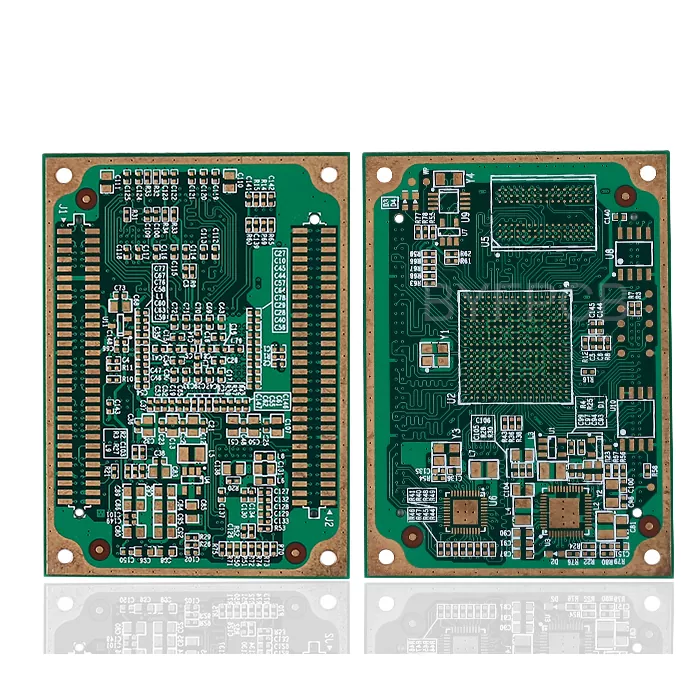

PCB d'équipement à ultrasons

Le PCB pour équipement à ultrasons est conçu pour les systèmes d'imagerie médicale qui nécessitent un traitement du signal stable, une transmission de données à grande vitesse et des performances électriques constantes. Aisen Electronics Co., Ltd. fabrique des PCB multicouches pour les échographes, les appareils d'imagerie diagnostique et les équipements électroniques médicaux avec un contrôle strict de l'intégrité du signal, de l'impédance et de la qualité de fabrication.

Les systèmes à ultrasons reposent sur une communication précise entre les transducteurs, les unités de traitement du signal, les modules de puissance et les circuits de contrôle. Nos capacités de fabrication de PCB prennent en charge les conceptions médicales complexes qui nécessitent des configurations compactes, un routage haute densité et une stabilité opérationnelle à long terme.

Pourquoi choisir nos PCB de qualité médicale ?

Fabrication de précision pour les applications critiques

Votre cadre échographique nécessite des circuits capables de gérer une manipulation complexe des drapeaux sans obstructions. Notre la préparation de fabrication comprend 25 points de contrôle de qualité pour les feuilles multicouches et 20 points de contrôle pour feuilles double face. Cela garantit que chaque planche répond aux normes des gadgets thérapeutiques.

Nous maintenons des tolérances strictes pour toutes les spécifications :

· Largeur de ligne minimale : 0,076 mm/3MIL

· Tolérance d'impédance : ± 8 % (capacité spéciale)

· Épaisseur du cuivre : jusqu'à 6 OZ pour les besoins en énergie

· Plage d'épaisseur de planche : 0,3 mm à 5,0 mm

Capacités techniques avancées

Notre bureau gère des plans multicouches complexes jusqu'à 32 couches. Cette capacité est importante pour les des cadres à ultrasons qui coordonnent de nombreuses capacités en unités compactes. Nous renforçons l’innovation HDI avec microvias d'à peine 0,1 mm, permettant le placement de composants haute densité.

Les principales spécifications techniques comprennent :

· Taille maximale du panneau : 650 mm × 750 mm

· Taille minimale : 0,1 mm/4 MIL (perçage laser)

· Prise en charge des pads BGA : jusqu'à 0,2 mm

· Épaisseur du cuivre du trou : ≥25 um pour plus de fiabilité

Des normes de qualité qui comptent

Conformité des dispositifs médicaux

Chaquecarte PCB d'équipement d'ultrason nous fabriquons suit des protocoles de qualité stricts. Nos objectifs qualité démontrent notre engagement :

· Rendement du produit ≥ 99,8 %

· Taux de livraison à temps ≥ 99 %

· Taux de réclamations clients ≤ 0,5 %

· Satisfaction client ≥ 98 %

Nous accomplissons ces mesures grâce à un contrôle de qualité complet dans chaque organisation. Notre groupe IQC supervise le fournisseur qualité. IPQC effectue d'abord la confirmation de l'article et l'inspection en cours. L'OQC procède à sa dernière comparution évaluation et tests utiles.

Procédures de tests rigoureuses

Avant toute expédition, une planche doit passer 100 % de nos tests de qualité. Cela intègre des tests électriques, une évaluation AOI, et des tests de qualité inébranlables. Pour les applications thérapeutiques, nous comprenons que la déception n’est pas une option.

Nos tests comprennent :

· Inspection optique automatisée à plusieurs étapes

· Tests électriques avec des mesures précises

· Cyclage thermique pour la vérification de la fiabilité

· Test d'impédance pour l'intégrité du signal

Options de traitement de surface pour les dispositifs médicaux

Différentes applications par ultrasons nécessitent des traitements de surface spécifiques. Nous proposons des options complètes :

Traitements standards :

· ENIG (Electroless Nickel Immersion Gold) pour une excellente soudabilité

· OSP (Organic Solderability Preservative) pour des solutions rentables

· Immersion Silver pour les applications haute fréquence

· HASL sans plomb pour la conformité environnementale

Options spécialisées :

· Hard Gold pour les applications de contact

· Étain d'immersion pour les exigences spécifiques des composants

· Traitement au carbone pour les connexions spécialisées

Capacités de production flexibles

Options de délai d'exécution rapide

L’avancement des gadgets médicaux nécessite régulièrement un prototypage rapide. Nos capacités de génération soutiennent différents calendriers besoins :

Production d'échantillons :

· Cartes 4 couches : 3-4 jours

· Cartes à 6 couches : 5 à 6 jours

· Cartes à 8 couches : 6 à 8 jours

· Multicouche complexe : 8 à 10 jours

Volumes de production :

· Petit lot : 8 à 14 jours selon la complexité

· Production de masse : 10 à 20 jours avec tests complets

Services d'intégration PCBA

Au-delà de la fabrication des PCB, nous assurons l'administration totale des PCBA. Cela inclut l'acquisition de composants, la réunion SMT, et la collecte de constructions en boîte. Nos capacités PCBA renforcent les composants de la puce 01005 mesurant jusqu'à 45 mm de plus. taille des composants.

Spécifications d'assemblage :

· Pas minimum : 0,38 mm

· Précision du placement : ±0,10 mm

· Contrôle de l'épaisseur de la pâte à souder : ±0,03 mm

· Hauteur maximale du composant SMT : 13 mm

Commencer votre projet

Lors de la création de votre article, tenez compte de ces facteurs de plan :

Acuité du signal : les signaux ultrasonores haute fréquence nécessitent un contrôle prudent de l'impédance et une diaphonie négligeable. Notre les capacités d'impédance contrôlée garantissent la qualité du drapeau.

Diffusion de puissance : les transducteurs à ultrasons nécessitent un contrôle propre et stable. Nos alternatives en cuivre épais et les capacités multicouches renforcent les réseaux de transport de contrôle solides.

Épaisseur des composants : les cadres à ultrasons actuels sont plus utiles dans des espaces plus petits. Nos capacités HDI sauvegarder des plans haute densité sans compromettre la fiabilité.

Contemplations environnementales : les équipements thérapeutiques fonctionnent dans des conditions modifiées. Notre détermination et nos tests de tissus garantir un fonctionnement fiable sur des plages de température.

Contactez-nous pour vos besoins en PCB médicaux

Prêt à discuter de votrecarte PCB d'équipement d'ultrason exigences? Notre équipe d’ingénieurs apporte une expérience approfondie dans les applications de dispositifs médicaux. Nous travaillons en étroite collaboration avec vous, depuis l'examen initial de la conception jusqu'à la production, pour vous assurer que vos cartes répondent à toutes les spécifications.

Que vous ayez besoin de quantités de prototypes pour le développement ou de volumes de production pour le lancement sur le marché, nous avons le capacités pour soutenir votre projet. Nos systèmes de qualité et notre expérience en matière de dispositifs médicaux garantissent que votre produit répond les normes les plus élevées en matière de sécurité des patients et de précision du diagnostic.

Contactez notre équipe dès aujourd'hui auviolet@akesonpcb.com pour discuter de vos besoins spécifiques. Nous sommes impatients de soutenir le développement de votre dispositif médical avec solutions de circuits imprimés fiables et de haute qualité.
