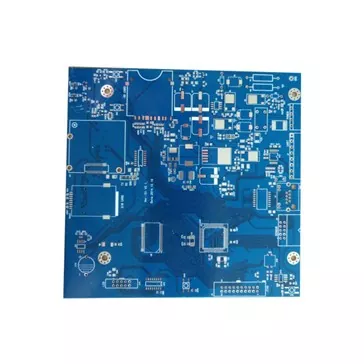

PCB pour dispositifs de diagnostic médical

Les équipements de diagnostic médical dépendent de circuits électroniques pour convertir les informations biologiques, chimiques ou physiques en données mesurables. À l'intérieur de ces systèmes, le PCB connecte des capteurs, des unités de traitement du signal, des processeurs, des modules de communication et des circuits d'alimentation pour garantir une collecte de données précise et un fonctionnement stable de l'équipement.

Aisen Electronics Co., Ltd. fabrique des circuits imprimés pour dispositifs de diagnostic médical, notamment des analyseurs de laboratoire, des systèmes de tests biochimiques, des instruments de dosage immunologique et des équipements de tests de soins de santé. Nos solutions PCB se concentrent sur la stabilité du signal, l'intégration des circuits et la cohérence de la fabrication pour les dispositifs nécessitant une précision de mesure répétée.

Comment fonctionnent les dispositifs de diagnostic médical et le rôle des PCB

L'équipement de diagnostic médical suit généralement un processus d'acquisition de signal, de conversion de signal, de traitement de données et de sortie de résultats.

Le capteur ou module de détection collecte d’abord des informations provenant d’échantillons biologiques ou du corps humain. Ces signaux sont souvent faibles et nécessitent une amplification et un filtrage avant d'être traités par le système de contrôle principal. Le PCB assure la connexion électrique entre ces modules fonctionnels et garantit que les signaux sont transmis avec un minimum d'interférences.

Par exemple, dans un analyseur biochimique, le module de détection convertit les réactions chimiques en signaux électriques. Le PCB transfère ensuite ces signaux aux circuits de traitement où les données sont analysées et converties en résultats de diagnostic lisibles.

Le PCB n’est pas seulement une plateforme de connexion. Sa conception affecte directement la qualité du signal, la stabilité de l’alimentation, les performances thermiques et la fiabilité à long terme des équipements.

Pourquoi les équipements de diagnostic médical nécessitent une conception de PCB spécialisée

PCB de diagnostic médical vs PCB électronique standard

Les équipements de diagnostic médical ont des exigences plus strictes que les produits électroniques généraux, car les performances des circuits peuvent influencer la cohérence des mesures.

Les PCB de diagnostic médical nécessitent un meilleur contrôle des interférences des signaux, la fiabilité des composants et la cohérence de la fabrication.

Défis de conception de PCB dans les équipements de diagnostic

Protection des signaux sensibles pendant la mesure

De nombreux instruments de diagnostic dépendent des signaux des capteurs qui peuvent être affectés par des interférences électromagnétiques, des fluctuations de tension ou une mauvaise conception de mise à la terre.

Aisen Electronics optimise les structures de circuits imprimés grâce à une disposition appropriée des couches, un contrôle du routage des signaux et une séparation entre les circuits analogiques et numériques. Ces méthodes aident à maintenir une transmission stable du signal depuis les composants de détection vers les unités de traitement.

Intégration de plusieurs modules fonctionnels

Un appareil de diagnostic moderne peut combiner :

• Interfaces de capteurs
• Circuits d'amplification des signaux
• Microprocesseurs
• Systèmes de communication
• Circuits de gestion de l'énergie

Ces fonctions doivent fonctionner ensemble dans un espace limité. La technologie PCB multicouche permet aux ingénieurs de séparer différentes zones de circuits tout en conservant une conception d'équipement compacte.

Aisen Electronics prend en charge la fabrication de PCB jusqu'à 32 couches, avec un traitement fin jusqu'à 3 mil et une capacité d'interconnexion haute densité pour les systèmes de diagnostic complexes.

Considérations techniques clés pour les PCB de diagnostic médical

Intégrité du signal

L'intégrité du signal est l'un des facteurs les plus importants dans les équipements de diagnostic. Une transmission instable peut entraîner une déviation des données ou des résultats de test incohérents.

La conception de l'empilement de PCB, le contrôle d'impédance et l'optimisation du routage sont utilisés pour réduire la perte de signal et les interférences électromagnétiques.

Aisen Electronics prend en charge la fabrication à impédance contrôlée avec une tolérance de ± 8 % pour les applications nécessitant des performances de signal stables.

Stabilité de puissance et contrôle thermique

Les instruments de diagnostic fonctionnent souvent pendant de longues périodes, créant des charges électriques et thermiques continues.

La conception des PCB doit fournir une distribution d'énergie stable tout en contrôlant la chaleur générée par les processeurs et les composants d'alimentation.

Des solutions telles que des couches de cuivre plus épaisses, des plans de puissance optimisés et des structures de gestion thermique contribuent à améliorer la stabilité opérationnelle.

Miniaturisation et densité des composants

Les appareils de diagnostic portables nécessitent des circuits imprimés de plus petite taille sans réduire leurs fonctionnalités.

Les technologies de PCB haute densité permettent d'intégrer davantage de composants et de circuits dans un espace limité tout en maintenant la fiabilité de la fabrication.

Aisen Electronics prend en charge l'assemblage de composants à pas fin, les structures de micro-via et les conceptions multicouches pour l'électronique médicale compacte.

Processus de fabrication des PCB de diagnostic médical

La production de PCB de diagnostic médical nécessite un contrôle strict des processus, car de petites variations de fabrication peuvent affecter les performances de l'équipement.

Aisen Electronics gère le processus de fabrication complet depuis l'inspection des matériaux, le traitement de la couche interne, le laminage, le perçage, le cuivrage, la finition de surface jusqu'aux tests électriques finaux.

Chaque étape de production est surveillée pour maintenir une qualité constante entre le développement du prototype et la fabrication en série.

Sélection des matériaux PCB et du traitement de surface

Le choix du matériau dépend des conditions de fonctionnement de l'équipement de diagnostic.

Pour les instruments de laboratoire standards, les matériaux FR-4 à Tg élevée offrent des performances électriques stables et une fiabilité mécanique. Pour les applications nécessitant des caractéristiques de signal améliorées, des matériaux PCB spécialisés peuvent être sélectionnés en fonction des exigences de fréquence et thermiques.

Des traitements de surface tels que ENIG, OSP, argent par immersion et or dur sont disponibles en fonction du type de composant et des exigences d'assemblage.

Capacités techniques du PCB médical Aisen Electronics

Aisen Electronics prend en charge différentes structures de PCB pour les applications de diagnostic médical :

Applications

Les PCB pour dispositifs de diagnostic médical sont utilisés dans des équipements comprenant :

• Systèmes d'analyse du sang
• Analyseurs biochimiques
• Équipement de test d'immunoessai
• Instruments de diagnostic de laboratoire
• Appareils de tests médicaux portables
• Systèmes de surveillance des soins de santé

Chaque application a des exigences différentes. Les équipements de laboratoire donnent généralement la priorité à la stabilité et à la répétabilité des mesures, tandis que les appareils de diagnostic portables se concentrent sur la taille, la consommation électrique et l'intégration.

Contrôle qualité pour la production de PCB de diagnostic médical

Avant expédition, chaque PCB est soumis à des procédures d'inspection comprenant des tests électriques, une inspection AOI, une vérification dimensionnelle et une évaluation finale de la qualité.

Aisen Electronics conserve des dossiers de fabrication couvrant les informations sur les matériaux, les paramètres de production et les résultats d'inspection pour répondre aux exigences de traçabilité des produits.

Assistance technique d'Aisen Electronics Co., Ltd.

Le développement de PCB pour le diagnostic médical nécessite une coopération entre les concepteurs d'équipements et les fabricants de PCB.

Aisen Electronics Co., Ltd. fournit une assistance technique tout au long du processus de développement, y compris l'examen de la conception des PCB, l'évaluation de la fabricabilité, les conseils de sélection des matériaux, la production de prototypes et la fabrication en série.

Notre objectif est d'aider les fabricants d'équipements médicaux à créer des PCB qui correspondent à leurs exigences électriques, leurs plans de production et leurs conditions d'application.

FAQ

Pourquoi la conception de PCB est-elle importante dans les équipements de diagnostic médical ?

La conception des PCB affecte la précision du signal, la stabilité de l'alimentation et la communication entre les différents modules électroniques. Une structure PCB appropriée permet de maintenir des performances de diagnostic constantes.

Quelle est la différence entre les PCB médicaux et les PCB normaux ?

Les PCB médicaux nécessitent un contrôle plus strict de l'intégrité du signal, de la fiabilité, de la traçabilité et de la cohérence de la fabrication, car ils sont utilisés dans des équipements liés au diagnostic et aux tests.

Quelles technologies PCB sont utilisées dans les appareils de diagnostic ?

Les technologies courantes incluent les structures de circuits imprimés multicouches, la conception à impédance contrôlée, le routage à lignes fines, la technologie HDI et l'assemblage de composants haute densité.

Aisen Electronics peut-il fabriquer des PCB de diagnostic personnalisés ?

Oui. Aisen Electronics propose une fabrication et un assemblage de circuits imprimés personnalisés en fonction des exigences de conception des équipements, du volume de production et des spécifications techniques.

Contacter Aisen Electronics Co., Ltd.

Si vous développez un équipement de diagnostic médical et avez besoin d'une assistance pour la fabrication de PCB, Aisen Electronics Co., Ltd. peut vous aider dans l'évaluation de la conception, la sélection des matériaux, le développement de prototypes et la fabrication en production.

Notre équipe d'ingénierie travaille avec les fabricants d'équipements médicaux pour optimiser les structures de PCB, améliorer la fabricabilité et soutenir un développement de produits stable.

Pour des discussions techniques, des exigences en matière de PCB ou une planification de la production, veuillez contacter notre équipe.
