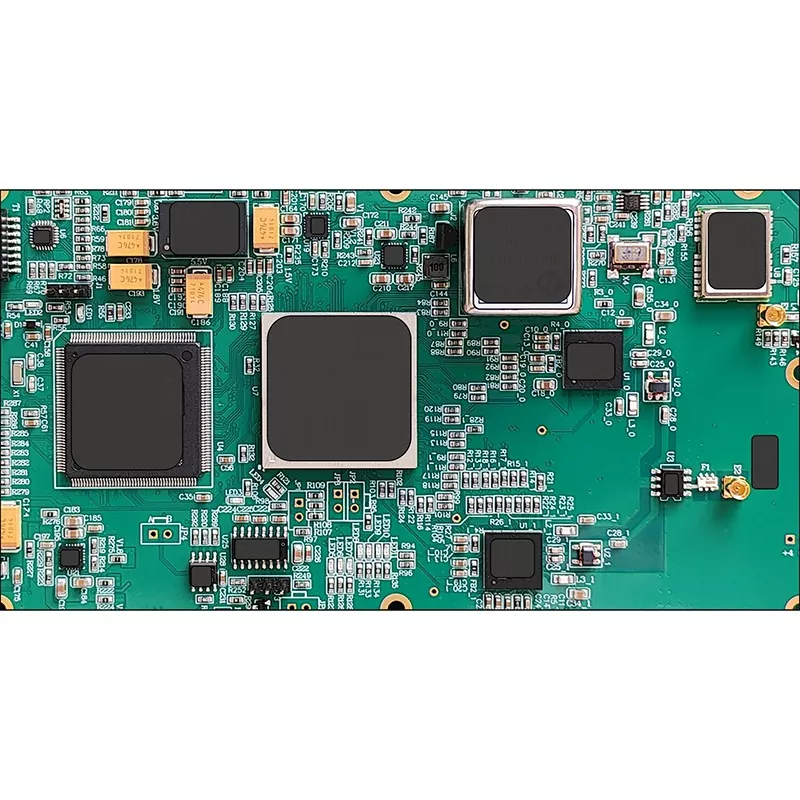

Carte de servomoteur

Les systèmes de servomoteurs sont largement utilisés dans les équipements d'automatisation où la précision du positionnement, la vitesse de réponse et la stabilité à long terme sont essentielles. Le circuit imprimé à l'intérieur d'un servomoteur fait office de plate-forme de connexion entre les modules de puissance, les unités de contrôle, les capteurs de retour et les interfaces de communication, affectant directement les performances du système.

Shenzhen Aisen Electronics Co., Ltd. se spécialise dans la fabrication de circuits imprimés de servomoteurs personnalisés pour l'automatisation industrielle, la robotique, les équipements CNC, les machines à semi-conducteurs et les systèmes de contrôle de précision. Avec plus de 20 ans d'expérience dans la fabrication de PCB, Aisen fournit des solutions fiables de PCB et PCBA basées sur une capacité de production avancée, un support technique et une gestion stricte de la qualité.

Contrairement aux cartes de commande classiques, les circuits imprimés des servomoteurs doivent gérer des signaux de commutation haute fréquence, une transmission de courant élevé, des contraintes thermiques et une communication de retour sensible. Aisen combine la technologie PCB multicouche, le traitement du cuivre lourd, la capacité de fabrication HDI et les méthodes de test professionnelles pour prendre en charge les applications de contrôle de mouvement exigeantes.

De la vérification des prototypes à la production en série, Aisen travaille avec des clients mondiaux pour optimiser les structures de circuits imprimés, sélectionner les matériaux appropriés et fabriquer des circuits imprimés qui répondent aux exigences de fiabilité industrielle.

Solutions pour les applications de mouvement de précision

Les systèmes servo sont généralement installés dans des équipements où même de petites erreurs de signal ou une transmission de puissance instable peuvent influencer la précision de la machine. La conception du PCB doit coordonner plusieurs fonctions, notamment le contrôle de l'entraînement du moteur, le traitement du retour d'encodeur, la transmission des communications et la gestion de l'alimentation.

Les solutions PCB pour servomoteurs Aisen sont appliquées dans :

Grâce à une disposition des circuits optimisée, une conception à impédance contrôlée et des processus de fabrication fiables, Aisen aide ses clients à améliorer la stabilité des équipements et l'efficacité opérationnelle.

Capacité de fabrication et force de production

Shenzhen Aisen Electronics Co., Ltd. exploite une usine de fabrication de 50 000㎡ avec 20 lignes de production et une capacité de production annuelle d'environ 2 millions de mètres carrés de circuits imprimés.

La société se concentre sur la fabrication de PCB de haute précision, notamment des PCB rigides de 1 à 40 couches, des cartes rigides et flexibles, des cartes HDI, des cartes haute fréquence, des PCB à base d'aluminium et des cartes en cuivre épais.

La capacité de production d’Aisen comprend :

Grâce à des équipements de fabrication avancés, notamment des perceuses CNC de haute précision et des systèmes d'inspection automatisés, Aisen prend en charge à la fois le développement de prototypes et la production à grande échelle.

Considérations sur les performances électriques et la conception

Les applications de servocommande combinent des circuits de puissance et des signaux électroniques sensibles dans un espace PCB limité. Une conception fiable nécessite un examen attentif de la capacité de courant, de la transmission du signal, de la dissipation thermique et de la compatibilité électromagnétique.

Circuit de puissance et gestion du courant

Les servomoteurs subissent fréquemment des changements de courant rapides lors de l'accélération, du freinage et de la variation de charge. Si la conception du cuivre du PCB est insuffisante, une génération de chaleur excessive peut affecter la fiabilité du système.

Aisen prend en charge la fabrication de PCB en cuivre lourd avec une épaisseur de cuivre allant jusqu'à 6 oz. Cette technologie améliore la capacité de transport de courant et contribue à maintenir un fonctionnement stable dans les applications à forte consommation d'énergie.

L'évaluation technique comprend la sélection de l'épaisseur du cuivre, le calcul de la largeur des traces, via l'optimisation de la structure et la conception de la distribution électrique pour répondre à des conditions de fonctionnement spécifiques.

Signal de rétroaction et fiabilité de la communication

Les systèmes d'asservissement dépendent de signaux de retour précis provenant d'encodeurs et de capteurs. Un mauvais routage ou des interférences électromagnétiques peuvent réduire la précision du positionnement ou affecter la stabilité de la communication.

Aisen fournit des solutions PCB prenant en charge :

• Circuits de retour d'encodeur
• Communication CAN
• Interfaces RS485
• Connexions Ethernet industrielles
• Transmission de signaux à grande vitesse

Grâce à un empilement de couches optimisé, une structure de mise à la terre, un contrôle d'impédance et une conception de séparation des signaux, Aisen aide à maintenir une communication fiable entre les contrôleurs, les variateurs et les moteurs.

Contrôle thermique pour un fonctionnement à long terme

Le fonctionnement continu dans les environnements industriels génère de la chaleur provenant des composants de puissance et des appareils de commutation. Une gestion thermique efficace est importante pour maintenir les performances des PCB et prolonger la durée de vie des équipements.

Aisen applique différentes méthodes de conception thermique en fonction des exigences de l'application, notamment les couches de cuivre lourdes, les vias thermiques, l'optimisation de l'équilibre du cuivre et la sélection des matériaux appropriés.

Pour les environnements à haute température, les ingénieurs peuvent recommander des matériaux à haute TG ou des structures de PCB personnalisées pour améliorer la résistance thermique.

Sélection des matériaux en fonction des conditions d'application

Différents systèmes d'asservissement ont des exigences électriques et environnementales différentes. Aisen fournit des recommandations de matériaux en fonction de la température de fonctionnement, de la demande de puissance, de la fréquence du signal et de la durée de vie prévue.

Processus de fabrication contrôlé

Les cartes de circuits imprimés servo intègrent des fonctions de transmission de puissance, de signaux de commande et de communication. Chaque étape de fabrication nécessite un contrôle strict du processus pour garantir les performances électriques et la cohérence de la production.

Examen technique avant la production

Avant le début de la fabrication, les ingénieurs Aisen examinent les fichiers de conception des clients, notamment les fichiers Gerber, les spécifications des PCB, les exigences d'empilement et les informations de nomenclature.

L’examen technique évalue :

• Fabricabilité des circuits
• Structure de routage du signal
• Conception thermique
• Distribution d'énergie
• Faisabilité de la production

Ce processus permet d'identifier les risques potentiels de fabrication avant la production de masse.

Formation de circuits de précision

Pour les cartes multicouches, les couches internes sont produites grâce à des processus d’imagerie, de gravure et d’inspection de précision.

Un contrôle avancé de la production garantit :

• Modèles de circuits précis
• Alignement des couches stable
• Connexion électrique fiable

L'inspection AOI est effectuée pendant la production pour détecter les défauts potentiels à un stade précoce.

Collage de couches et traitement des trous

Les structures multicouches sont liées dans des conditions de température et de pression contrôlées.

La technologie de perçage CNC est utilisée pour créer des trous et des vias traversants fiables, garantissant une connexion correcte entre les couches de PCB.

Pour les conceptions complexes, le perçage de précision permet d’obtenir un routage compact et des performances électriques améliorées.

Placage de cuivre et traitement de surface

Le placage en cuivre établit des connexions fiables entre les couches de PCB et améliore la capacité de transmission du courant.

Aisen contrôle la cohérence de l’épaisseur du cuivre tout au long de la production. Les finitions de surface disponibles incluent ENIG, HASL, OSP, Immersion Silver et Immersion Tin selon les exigences du client.

Inspection et vérification électrique

Avant expédition, chaque planche est soumise à des procédures d'inspection complètes.

Les tests comprennent :

• Inspection de la zone d'intérêt
• Test de sonde volante
• Test de continuité électrique
• Contrôle dimensionnel
• Inspection de l'apparence finale

Ces contrôles de qualité garantissent que les produits livrés répondent aux spécifications du client.

Services d'assemblage de circuits imprimés intégrés

Outre la fabrication de PCB, Shenzhen Aisen Electronics Co., Ltd. fournit des services complets de fabrication de PCBA pour aider les clients à simplifier la gestion des fournisseurs.

La capacité d'assemblage comprend le placement SMT, l'assemblage traversant, l'approvisionnement en composants et les tests fonctionnels.

Aisen prend en charge :

Ce modèle de fabrication intégré permet aux clients de passer efficacement de la validation du prototype à la production commerciale.

Assistance technique pour des projets personnalisés

Chaque système d'asservissement a des exigences différentes selon le type de moteur, l'environnement de travail, la méthode de contrôle et le niveau de puissance.

Aisen fournit une assistance technique tout au long du processus de développement, y compris l'optimisation de l'empilement des PCB, la sélection des matériaux, l'amélioration des circuits d'alimentation et l'analyse de faisabilité de la fabrication.

Pour les applications de contrôle de mouvement hautes performances, les ingénieurs évaluent :

• Exigences actuelles
• Conditions de dissipation thermique
• Risques d’interférence des signaux
• Exigences en matière de communication
• Fiabilité de la production

Cette coopération aide les clients à réduire les risques de développement et à améliorer la cohérence des produits.

Gestion de la qualité tout au long de la production

Les applications servo fonctionnent généralement dans des environnements industriels où la fiabilité des PCB affecte directement les performances de l'équipement.

Shenzhen Aisen Electronics Co., Ltd. suit les systèmes de gestion de la qualité ISO9001, ISO14001 et IATF16949 tout au long de la fabrication.

L'entreprise maintient des objectifs de qualité stricts :

La gestion de la qualité couvre l'inspection des matériaux entrants, le suivi de la production et la vérification du produit final.

Pourquoi les clients internationaux choisissent Aisen

Avec plus de 20 ans d'expérience dans la fabrication de PCB, Shenzhen Aisen Electronics Co., Ltd. fournit un support de fabrication fiable aux clients de l'électronique industrielle du monde entier.

Les avantages d'Aisen incluent :

Infrastructure de fabrication avancée

L'entreprise possède une installation de production de PCB à grande échelle dotée d'équipements de pointe, de plusieurs lignes de production et de systèmes d'inspection professionnels.

Expérience dans les applications de haute fiabilité

Les produits Aisen PCB sont utilisés dans l'électronique automobile, les systèmes de contrôle industriels, les équipements de communication 5G, les modules de stockage d'énergie, les équipements médicaux et les applications de fabrication intelligente.

Capacité de production flexible

Aisen prend en charge :

Réalisation de prototypes
Commandes en petits lots
Fabrication en volume moyen
Production à grande échelle

Collaboration en ingénierie

De l'examen initial de la conception à la production finale, Aisen travaille en étroite collaboration avec ses clients pour améliorer les performances, la fabricabilité et l'efficacité de la production des PCB.

Foire aux questions

Qu'est-ce qu'un PCB de servomoteur ?

Un PCB de servomoteur est un circuit imprimé spécialisé utilisé dans les systèmes de servomoteur et de contrôle de mouvement. Il gère la distribution d'énergie, les signaux de commande, les interfaces de communication et les signaux de retour nécessaires au fonctionnement précis du moteur.

Quel type de PCB est couramment utilisé dans les systèmes d'asservissement ?

Les applications servo utilisent généralement des PCB multicouches, des PCB en cuivre lourd, des cartes HDI et des matériaux à haute TG en fonction des besoins en énergie, de la complexité du circuit et des conditions environnementales.

Aisen peut-il fabriquer des cartes personnalisées pour les applications servo ?

Oui. Shenzhen Aisen Electronics Co., Ltd. propose une fabrication de PCB personnalisée en fonction des exigences du client, notamment le nombre de couches, les matériaux, l'épaisseur du cuivre, la finition de surface et les besoins d'assemblage.

Aisen fournit-il des services d’assemblage ?

Oui. Aisen fournit des solutions PCBA complètes, y compris la fabrication de PCB, l'assemblage SMT, l'approvisionnement en composants, les tests et l'inspection finale.

Quels fichiers sont requis pour le devis ?

Les clients fournissent généralement :

Fichiers Gerber
Spécifications des PCB
Exigences de cumul
Fichiers de nomenclature
Dessins d'assemblage
Exigences techniques

Aisen peut-il produire des conceptions lourdes en cuivre ?

Oui. Aisen prend en charge la fabrication de cuivre lourd avec une épaisseur de cuivre allant jusqu'à 6 oz pour les applications nécessitant une capacité de courant plus élevée et des performances thermiques améliorées.

Demander une solution personnalisée

Shenzhen Aisen Electronics Co., Ltd. fournit des solutions de fabrication de circuits imprimés pour servomoteurs et d'assemblage de PCBA pour l'automatisation industrielle, la robotique, les équipements CNC et les systèmes de contrôle de mouvement de précision.

Avec une capacité de fabrication avancée, un support technique professionnel et une gestion stricte de la qualité, Aisen aide ses clients mondiaux à développer des solutions électroniques fiables, du prototype à la production de masse.

Contactez Aisen dès aujourd’hui pour discuter des exigences de votre projet.
