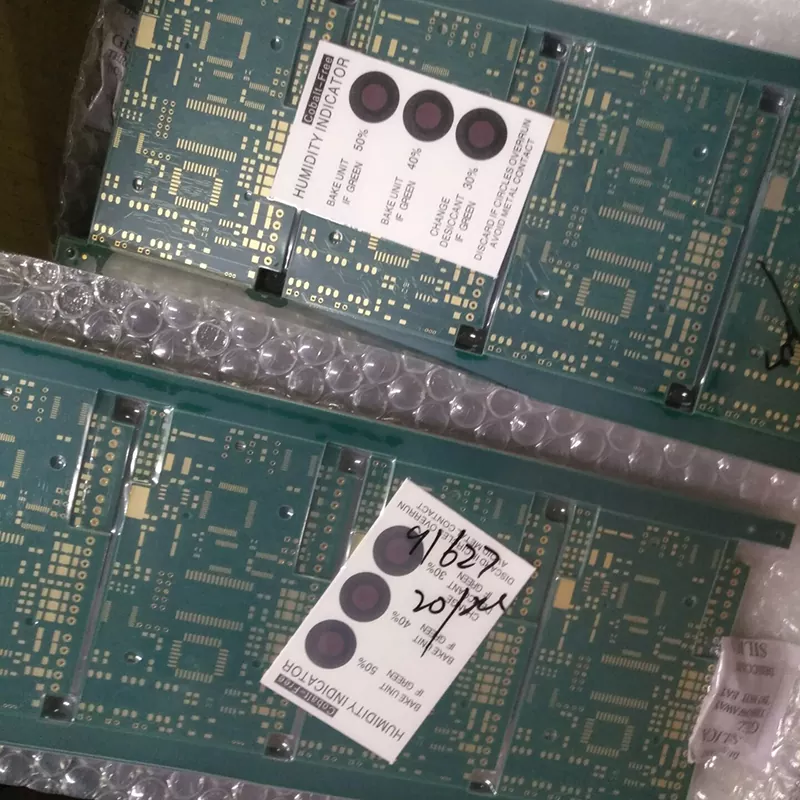

PCB d'instruments électriques

Les équipements de mesure électrique combinent généralement des circuits analogiques sensibles, des unités de traitement numérique et des modules de communication dans un espace PCB limité. La conception du PCB doit contrôler les interférences du signal tout en maintenant des performances électriques stables pendant un fonctionnement continu.

Nos PCB pour instruments électriques sont développés pour les applications où la précision des mesures, l'intégrité du signal et la répétabilité sont essentielles.

Conception de PCB à faible bruit pour une acquisition précise du signal

De nombreux instruments électriques doivent détecter de faibles changements de tension, de courant ou de fréquence. Des interférences électromagnétiques externes et une mauvaise conception de mise à la terre peuvent introduire des erreurs de signal pendant la mesure.

Notre fabrication de PCB prend en charge des structures de couches optimisées, des chemins de signaux séparés et des stratégies de mise à la terre pour réduire les bruits indésirables. Ces considérations de conception aident les ingénieurs à maintenir une transmission de signal plus propre dans les appareils de mesure de précision.

Impédance contrôlée pour les circuits de mesure à grande vitesse

Les instruments électriques modernes incluent souvent des fonctions d’échantillonnage haute fréquence, de communication numérique et de traitement des données en temps réel. Un contrôle d'impédance stable est essentiel pour éviter la distorsion du signal et maintenir des performances constantes.

Akeson prend en charge la fabrication à impédance contrôlée avec une planification précise de l'empilement et un contrôle du routage. Cela permet aux fabricants d’équipements de mesure d’obtenir une transmission de signal plus fiable entre les étapes de prototype et de production de masse.

Structure PCB multicouche pour instruments compacts

Les appareils de mesure portables nécessitent davantage de fonctions dans des boîtiers plus petits. La technologie PCB multicouche offre un espace de routage supplémentaire tout en améliorant l'isolation du signal entre les circuits sensibles et les sections de puissance.

Notre capacité de fabrication prend en charge la conception de circuits imprimés, depuis les simples cartes double face jusqu'aux structures multicouches complexes jusqu'à 32 couches, aidant ainsi les clients à développer des équipements de mesure compacts et hautes performances.

Capacités de fabrication de PCB d’instruments électriques

Les exigences de production des PCB d’instruments électriques sont différentes de celles des cartes électroniques ordinaires. La précision de la fabrication, la cohérence des matériaux et les tests électriques influencent directement les performances de mesure finales.

Processus de fabrication de PCB de précision

Sélection des matériaux et inspection à la réception

Les performances électriques d'un PCB de mesure dépendent fortement de la stabilité du stratifié et de la qualité du cuivre. Avant la production, les matières premières sont inspectées pour garantir qu’elles répondent aux exigences de conception et maintiennent la cohérence entre les lots de production.

Alignement et stratification avancés des couches

Pour les PCB de mesure multicouches, un enregistrement précis des couches est essentiel pour éviter les interférences de signal et les problèmes de fiabilité structurelle.

Des processus de stratification contrôlés sont utilisés pour obtenir une liaison stable entre les couches et améliorer la résistance aux contraintes thermiques lors d'un fonctionnement à long terme.

Fabrication de circuits fins

Les instruments électriques nécessitent souvent des circuits denses pour le traitement du signal et des conceptions miniaturisées.

Notre fabrication prend en charge une largeur de ligne minimale et un espacement jusqu'à 3 mil, permettant un routage de circuit compact tout en maintenant la fiabilité électrique.

Tests électriques et vérification de la qualité

Chaque PCB est soumis à des tests électriques avant expédition pour vérifier la continuité du circuit et la précision de la production. Des dossiers d'inspection complets aident les clients à maintenir la traçabilité de la qualité pendant l'assemblage des produits.

Spécifications techniques du PCB pour instruments électriques

Applications des cartes de circuits imprimés pour instruments électriques

Multimètres numériques et testeurs portables

Les multimètres numériques nécessitent des circuits d'acquisition de signaux stables pour fournir des mesures précises de tension, de courant et de résistance. La conception des PCB affecte directement la résolution des mesures et la stabilité de l'étalonnage à long terme.

Nos solutions PCB prennent en charge des configurations compactes, des conceptions à faible consommation et des circuits de traitement de signal fiables pour les équipements de test portables.

Oscilloscopes et équipements d'analyse de signaux

Les oscilloscopes et les analyseurs de signaux nécessitent une excellente intégrité du signal car ils traitent les formes d'onde haute fréquence et les signaux électriques changeant rapidement.

Les structures à impédance contrôlée et les conceptions de routage optimisées contribuent à réduire la distorsion du signal et à améliorer la fiabilité des mesures.

Systèmes de mesure de laboratoire

Les instruments de laboratoire doivent fonctionner en continu et produire des résultats reproductibles. La fiabilité des PCB devient particulièrement importante pour les équipements d'analyse, les systèmes d'étalonnage et les instruments de recherche.

Nos processus de fabrication permettent un fonctionnement stable sous de longs cycles de test.

Équipement de surveillance industrielle

Les systèmes de mesure industriels fonctionnent dans des environnements où le bruit électrique, les changements de température et le fonctionnement continu peuvent affecter les performances.

Les PCB pour instruments électriques sont largement utilisés dans les systèmes de surveillance de puissance, les analyseurs d'énergie et les équipements de test industriels nécessitant une précision de mesure fiable.

Pourquoi choisir Akeson pour la fabrication de circuits imprimés d'instruments électriques

Akeson Circuit Co. comprend que la fabrication de PCB pour instruments électriques nécessite plus que la capacité de production de PCB standard. Les ingénieurs ont besoin d'un partenaire de fabrication capable de prendre en charge des conceptions sensibles aux signaux, des structures de couches complexes et une qualité de production constante.

Du développement de prototypes à la fabrication en série, nous fournissons une assistance technique tout au long du processus de production de PCB, aidant ainsi nos clients à optimiser leurs conceptions et à améliorer la fiabilité des produits.

FAQ sur les PCB d'instruments électriques

Qu'est-ce qui différencie les PCB pour instruments électriques des PCB standards ?

Les PCB pour instruments électriques sont conçus pour les applications où la précision des mesures est essentielle. Ils nécessitent un meilleur contrôle du signal, une meilleure réduction du bruit et une meilleure stabilité du circuit par rapport aux cartes électroniques générales.

Pouvez-vous fabriquer des PCB personnalisés pour les équipements de test ?

Oui. Nous prenons en charge la production de PCB personnalisés en fonction des conceptions du client, y compris la configuration des couches, la sélection des matériaux, les exigences d'impédance et l'environnement d'application.

Quels matériaux PCB conviennent aux instruments de mesure ?

Des matériaux FR-4 de haute qualité sont couramment utilisés, tandis que les applications avancées peuvent nécessiter des matériaux dotés de propriétés diélectriques spécifiques pour de meilleures performances du signal.

Soutenez-vous le prototype et la production de masse ?

Oui. Nous fournissons des services de validation de prototypes, de production en petits lots et de fabrication à grande échelle.
