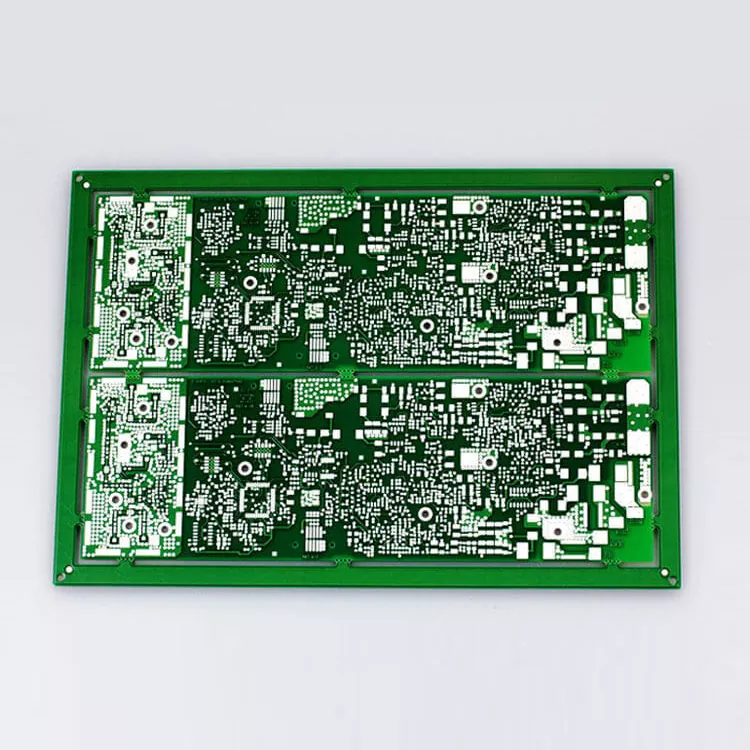

Carte PCB de stimulateurs cardiaques

Les stimulateurs cardiaques font partie des produits électroniques médicaux les plus exigeants, car le dispositif implanté doit fonctionner de manière fiable à l'intérieur du corps humain pendant de nombreuses années. Le PCB à l'intérieur d'un stimulateur cardiaque contrôle la communication entre le microcontrôleur, les circuits de détection, l'unité de gestion de l'alimentation et le module de sortie de stimulation.

Contrairement à l'électronique médicale conventionnelle, les conceptions de cartes PCB des stimulateurs cardiaques doivent atteindre un équilibre entre miniaturisation, stabilité électrique et fiabilité à long terme. L'espace d'installation limité nécessite des structures de circuits hautement intégrés, tandis que les signaux cardiaques sensibles nécessitent un contrôle minutieux du bruit et des interférences des signaux.

Aisen Electronics Co., Ltd. fournit des solutions de fabrication de PCB personnalisées aux développeurs de dispositifs cardiaques, prenant en charge des conceptions de circuits complexes qui nécessitent un contrôle de fabrication précis et des performances électriques constantes.

Considérations sur la conception des PCB pour le fonctionnement à long terme d'un appareil cardiaque

Prise en charge des systèmes électroniques à faible consommation

Les dispositifs cardiaques implantables fonctionnent avec une capacité de batterie limitée, ce qui fait de la gestion de l’énergie l’une des considérations de conception les plus importantes.

La carte PCB du stimulateur cardiaque doit prendre en charge une distribution efficace de l'énergie entre le système de batterie, les circuits de commande, les modules de détection et les composants de stimulation. Une conception appropriée des couches et une optimisation des circuits aident à réduire les pertes de puissance inutiles tout en maintenant un fonctionnement stable de l'appareil.

Aisen Electronics travaille avec ses clients pour évaluer les structures de circuits imprimés en fonction des besoins en énergie, de l'intégration des composants et des limites de taille des appareils.

Maintenir la précision de la détection du signal cardiaque

Les stimulateurs cardiaques s'appuient sur des circuits de détection sensibles pour surveiller l'activité cardiaque et déterminer quand une stimulation est nécessaire. Ces signaux de bas niveau peuvent facilement être affectés par le bruit électrique provenant d’autres sections du circuit.

La disposition des PCB joue un rôle important dans la séparation des chemins de détection sensibles des circuits d'alimentation et de stimulation. Grâce à une conception d'empilement appropriée, à des méthodes de mise à la terre et à un contrôle d'impédance, les performances des PCB peuvent être améliorées pour les applications nécessitant un traitement précis du signal.

Prise en charge des conceptions implantables miniaturisées

Les limitations d’espace constituent un défi majeur dans l’électronique médicale implantable. Les fabricants de stimulateurs cardiaques ont besoin de circuits imprimés compacts intégrant davantage de fonctions sans augmenter la taille de l'appareil.

Les technologies de circuits imprimés haute densité permettent aux ingénieurs d'obtenir un routage plus fin, des structures de via plus petites et une meilleure efficacité de placement des composants. Aisen Electronics prend en charge la fabrication HDI et de PCB multicouches pour les applications électroniques médicales compactes.

Fabrication de PCB haute densité pour les applications de stimulateurs cardiaques

Les PCB des stimulateurs cardiaques nécessitent souvent un routage complexe car plusieurs circuits fonctionnels doivent fonctionner dans une très petite zone.

Aisen Electronics propose une fabrication de circuits imprimés multicouches prenant en charge les conceptions haute densité. Le processus de fabrication se concentre sur le maintien d’un alignement cohérent des couches, de connexions en cuivre fiables et de caractéristiques électriques stables pendant la production.

Les capacités de fabrication typiques comprennent :

La structure finale du PCB est déterminée en fonction de la complexité du circuit, des exigences des composants et des objectifs de conception du dispositif.

Exigences de fiabilité pour la fabrication de PCB médicaux implantables

Un PCB de stimulateur cardiaque doit maintenir des performances stables tout au long de la durée de vie du dispositif médical. La cohérence de la fabrication est donc essentielle car de petites variations dans la production de PCB peuvent affecter les connexions électriques et la fiabilité à long terme.

Aisen Electronics contrôle d'importants processus de production, notamment l'inspection des matériaux, la fabrication de la couche interne, le laminage, le perçage, le cuivrage, le traitement des masques de soudure et la finition des surfaces.

Avant expédition, les cartes finies sont soumises à des procédures d'inspection telles que l'inspection AOI, les tests électriques et la vérification finale de la qualité pour garantir qu'elles répondent aux spécifications du client.

Sélection du traitement de surface

Le choix du traitement de surface affecte les performances de soudage, la stabilité de la connexion des composants et les conditions de stockage à long terme.

Pour les applications de circuits imprimés de stimulateurs cardiaques, Aisen Electronics propose différentes options de finition de surface en fonction des exigences de conception. ENIG est couramment sélectionné pour l'assemblage de composants à pas fin car il offre une surface plane adaptée au soudage de précision. D'autres finitions telles que l'OSP et l'argent par immersion peuvent être envisagées en fonction des exigences d'assemblage et des conditions d'application.

La finition de surface appropriée est sélectionnée en fonction de la structure du PCB, du type de composant et des exigences attendues du produit.

Prise en charge de la fabrication de PCBA pour l'électronique cardiaque

Les fabricants de stimulateurs cardiaques exigent non seulement la fabrication de circuits imprimés, mais également des processus d'assemblage cohérents. La précision du placement des composants et la qualité de la soudure affectent directement les performances de l’assemblage électronique final.

Aisen Electronics fournit des services d'assemblage de PCB, notamment l'assemblage SMT, le traitement traversant, l'assistance à l'approvisionnement en composants et les tests de production.

Notre capacité d'assemblage prend en charge les conceptions électroniques compactes avec des composants haute densité, aidant ainsi les clients à passer des prototypes de PCB à une production stable.

Assistance technique

Le développement de l’électronique médicale implantable nécessite une évaluation minutieuse avant la production en série. Les conceptions de PCB doivent prendre en compte les performances électriques, la fabricabilité, la disponibilité des composants et les limites d'assemblage.

Aisen Electronics fournit un support technique comprenant l'examen DFM, l'analyse de l'empilement de PCB, l'évaluation du routage et des conseils pour la préparation de la production.

Une communication technique précoce aide à identifier les défis de fabrication possibles et améliore la transition de la conception du prototype à la production en série.

Applications

Aisen Electronics fournit une assistance à la fabrication de PCB pour les systèmes électroniques utilisés dans :

• Stimulateurs cardiaques implantables
• Appareils de surveillance cardiaque
• Electronique cardiaque implantable
• Équipement portable de soins cardiaques
• Systèmes de détection médicale

Différentes applications cardiaques nécessitent différentes structures de PCB en fonction de la taille de l'appareil, des besoins en énergie, de la sensibilité du signal et de l'environnement d'exploitation.

Foire aux questions

Qu'est-ce qui différencie les PCB des stimulateurs cardiaques des PCB médicaux standards ?

Les PCB de stimulateur cardiaque nécessitent une stabilité opérationnelle à long terme, des structures de conception compactes, des performances de faible consommation et un traitement précis du signal, car ils sont utilisés dans les dispositifs cardiaques implantables.

Quelle technologie PCB convient aux dispositifs cardiaques implantables ?

Les technologies PCB multicouches et HDI sont couramment utilisées car elles permettent d'intégrer davantage de fonctions de circuit dans un espace plus petit tout en maintenant des connexions électriques fiables.

Aisen Electronics peut-il fabriquer des cartes PCB de stimulateur cardiaque personnalisées ?

Oui. Aisen Electronics propose une fabrication de PCB personnalisée basée sur les fichiers de conception des clients, les spécifications techniques et les exigences d'assemblage.

Aisen Electronics fournit-il une carte PCB pour stimulateurs cardiaques ?

Oui. Nous prenons en charge les services d'assemblage SMT, d'assemblage traversant, d'approvisionnement en composants et de test pour les produits électroniques personnalisés.

Comment Aisen Electronics contrôle-t-il la fiabilité des PCB ?

La fiabilité des PCB est contrôlée par l'inspection des matériaux, la surveillance des processus, l'inspection AOI, les tests électriques et la vérification finale pendant la fabrication.

Discutez de votre projet de circuit imprimé de stimulateur cardiaque avec Aisen Electronics

Le développement de cartes PCB pour dispositifs cardiaques implantables nécessite un examen attentif des performances électriques, de la miniaturisation, de la cohérence de la fabrication et des exigences de fonctionnement à long terme.

Aisen Electronics Co., Ltd. travaille avec des sociétés d'électronique médicale pour fournir une assistance à la fabrication et à l'assemblage de PCB, du développement de prototypes à la fabrication en production.

Pour évaluer les exigences de votre projet, vous pouvez fournir des informations telles que des dessins de PCB, des fichiers Gerber, des spécifications de couches, des exigences en matière de composants ou des détails d'assemblage. Notre équipe d’ingénierie examinera vos besoins et vous fournira des commentaires sur la fabrication.
