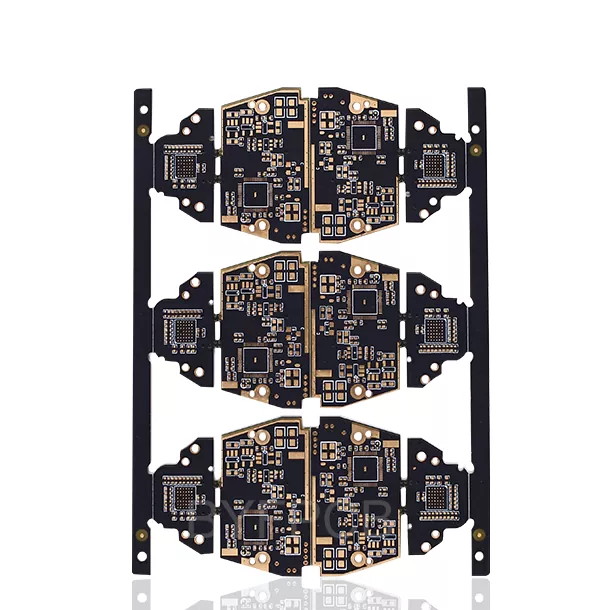

PCB de moniteur cardiaque

Aisen Electronics Co., Ltd. fabrique des PCB médicaux conçus pour les applications de surveillance cardiaque, en se concentrant sur l'intégrité du signal, le contrôle du bruit, les structures de circuits compactes et une qualité de production constante. Nos solutions PCB aident les fabricants d'équipements médicaux à développer des appareils ECG portables, des moniteurs de chevet et des produits de santé à distance.

Considérations sur la conception des PCB pour les appareils de surveillance cardiaque

Conception de circuits à faible bruit pour l'acquisition de signaux ECG

Les appareils ECG collectent les signaux électriques générés par le cœur humain, qui sont généralement très petits et sensibles aux interférences externes. La disposition du PCB affecte directement la précision de la forme d'onde et la stabilité des mesures.

Pour les applications de surveillance cardiaque, nos ingénieurs se concentrent sur la séparation des circuits d'acquisition analogiques des zones de traitement numérique, sur l'optimisation des structures de mise à la terre et sur la réduction du couplage de bruit indésirable entre les différents modules fonctionnels. Ces considérations de conception aident à maintenir une transmission plus claire du signal ECG pendant la surveillance à long terme.

Structure PCB multicouche pour l'électronique médicale compacte

Les moniteurs cardiaques modernes combinent plusieurs fonctions, notamment l'acquisition de signaux, le traitement des données, la communication sans fil et la gestion de l'énergie dans un espace limité. Les structures PCB multicouches permettent aux ingénieurs d'organiser efficacement différents circuits tout en conservant les performances électriques.

Aisen Electronics prend en charge la fabrication de PCB multicouches de 2 à 32 couches, avec des capacités comprenant une largeur de ligne minimale et un espacement jusqu'à 3 mil, des micro vias jusqu'à 0,1 mm et une production d'impédance contrôlée avec une tolérance de ± 8 %. Ces capacités prennent en charge les dispositifs médicaux compacts nécessitant des configurations de circuits haute densité.

Matériaux et finitions de surface pour le PCB du moniteur cardiaque

Sélection des matériaux en fonction des exigences de l'appareil

Les matériaux PCB utilisés dans les équipements de surveillance cardiaque nécessitent des propriétés diélectriques stables et une fiabilité à long terme. En fonction de la conception du produit, les ingénieurs peuvent sélectionner différents matériaux en fonction de la fréquence du signal, des exigences thermiques et des limitations mécaniques.

Les matériaux FR-4 à Tg élevée sont couramment utilisés pour les équipements de surveillance ECG standard, tandis que les matériaux à faible perte peuvent être envisagés pour les appareils intégrant des modules de communication sans fil. Une sélection appropriée des matériaux permet de maintenir des performances électriques stables tout au long du cycle de vie du produit.

Traitement de surface pour l’électronique médicale

La finition de surface affecte la qualité de la soudure, la stabilité de la connexion des composants et la fiabilité à long terme.

Aisen Electronics propose des options de traitement de surface, notamment ENIG, OSP et l'argent par immersion. ENIG est largement utilisé dans les applications d'électronique médicale car il offre une bonne soudabilité et des performances de contact stables pour les composants de précision.

Processus de fabrication du PCB du moniteur cardiaque

Contrôle de la fabrication et de l'assemblage des PCB

La fabrication de PCB médicaux nécessite un contrôle strict des processus, depuis la préparation des matières premières jusqu'à l'inspection finale. Pendant la production, chaque PCB subit plusieurs étapes de fabrication, notamment l'imagerie du circuit, le laminage, le perçage, le cuivrage, le traitement de surface et les tests électriques.

Pour les clients nécessitant des assemblages finis, Aisen Electronics fournit également des services PCBA couvrant l'assemblage SMT, l'approvisionnement en composants, l'inspection des soudures et les tests fonctionnels. Cela permet aux fabricants d'équipements médicaux de gérer le développement de prototypes et la production en volume par l'intermédiaire d'un seul partenaire de fabrication.

Contrôle qualité pour les PCB de surveillance médicale

Tests électriques et traçabilité de la production

Les équipements de surveillance cardiaque nécessitent des performances de PCB constantes, car les pannes de circuit peuvent affecter le fonctionnement de l'appareil. Avant expédition, chaque PCB est inspecté au moyen de tests électriques, d'inspection AOI et de procédures de vérification de la fabrication.

Aisen Electronics tient des registres de production couvrant les informations sur les matériaux, les paramètres de fabrication et les résultats d'inspection. Ces enregistrements aident les fabricants de dispositifs médicaux qui exigent une traçabilité stable de l'approvisionnement et de la production.

Applications du PCB du moniteur cardiaque

Les PCB des moniteurs cardiaques sont utilisés dans divers systèmes de surveillance médicale, notamment les moniteurs ECG portables, les appareils de surveillance cardiaque portables, les moniteurs de chevet des patients et les équipements de soins de santé à distance.

Différentes applications nécessitent différentes structures de PCB. Les appareils portables se concentrent généralement sur une taille compacte et une faible consommation d'énergie, tandis que les équipements de surveillance hospitaliers mettent davantage l'accent sur la stabilité du signal et la capacité de fonctionnement continu.

Pourquoi les entreprises de dispositifs médicaux travaillent avec Aisen Electronics Co., Ltd.

La fabrication de PCB médicaux nécessite une compréhension à la fois des performances électroniques et des exigences des applications. Aisen Electronics Co., Ltd. travaille avec ses clients pendant l'examen de la conception des PCB, la préparation de la fabrication et les étapes de production pour améliorer la fabricabilité et maintenir une qualité constante.

Nos capacités de fabrication comprennent la fabrication de circuits imprimés multicouches, la production de circuits haute densité, l'assemblage de circuits imprimés et l'assistance aux tests pour les applications électroniques médicales.

FAQ sur le PCB du moniteur cardiaque

Quel type de PCB est couramment utilisé dans les appareils de surveillance cardiaque ?

La plupart des appareils de surveillance cardiaque utilisent des PCB rigides multicouches ou des PCB rigides et flexibles. Le choix dépend de la taille de l'appareil, de la complexité du circuit et des exigences de l'application.

Pourquoi les équipements ECG nécessitent-ils une conception de circuit imprimé spéciale ?

Les signaux ECG sont des signaux biologiques basse tension qui peuvent facilement être affectés par les interférences électromagnétiques. Une disposition appropriée du PCB aide à réduire le bruit et à améliorer la précision du signal.

Aisen Electronics peut-il prendre en charge les prototypes et la production de masse ?

Oui. Aisen Electronics fournit une assistance à la fabrication de PCB, depuis les échantillons de prototypes jusqu'à la production en volume, aidant ainsi les clients à faire passer leurs produits du développement au marché.

Quelles méthodes de test sont utilisées pour la production de PCB médicaux ?

Les inspections courantes comprennent les tests électriques, l'inspection AOI, l'inspection de la qualité des soudures et la vérification du processus de fabrication pour garantir la cohérence des PCB.

Contacter Aisen Electronics Co., Ltd.

Le développement d'un appareil de surveillance cardiaque nécessite un support de fabrication de PCB qui correspond à votre conception électrique, à la taille de votre produit et à vos exigences de production.

Aisen Electronics Co., Ltd. fournit des services de fabrication et d'assemblage de PCB pour les moniteurs ECG, les appareils de santé portables et les systèmes électroniques médicaux. Notre équipe d'ingénierie peut vous aider à examiner la conception des PCB, à sélectionner les matériaux, à évaluer la fabrication et à planifier la production.

Pour les spécifications des PCB, les exigences en matière de prototypes ou les projets de production en volume, veuillez contacter notre équipe pour discuter de vos besoins en matière d'application.
