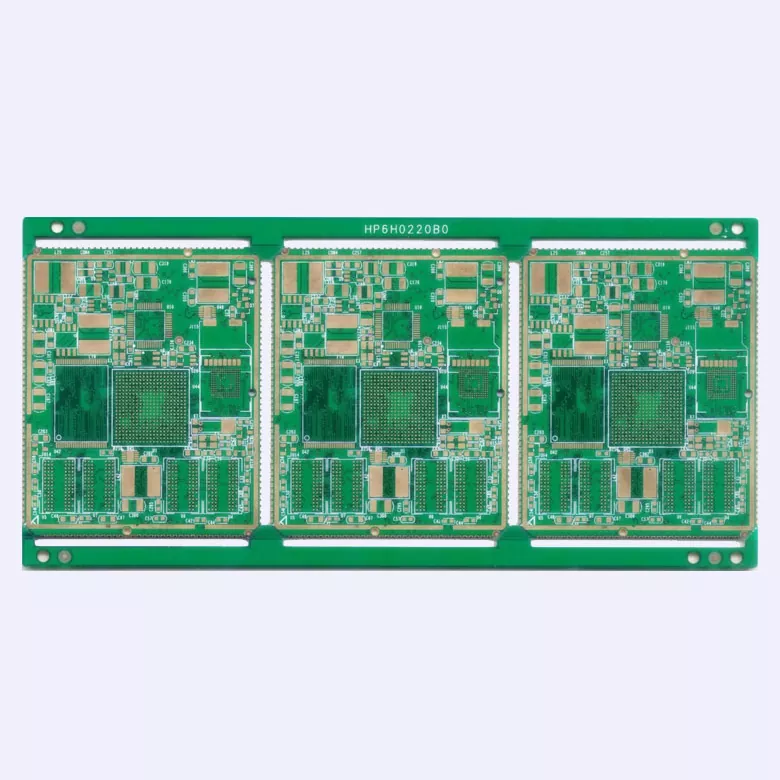

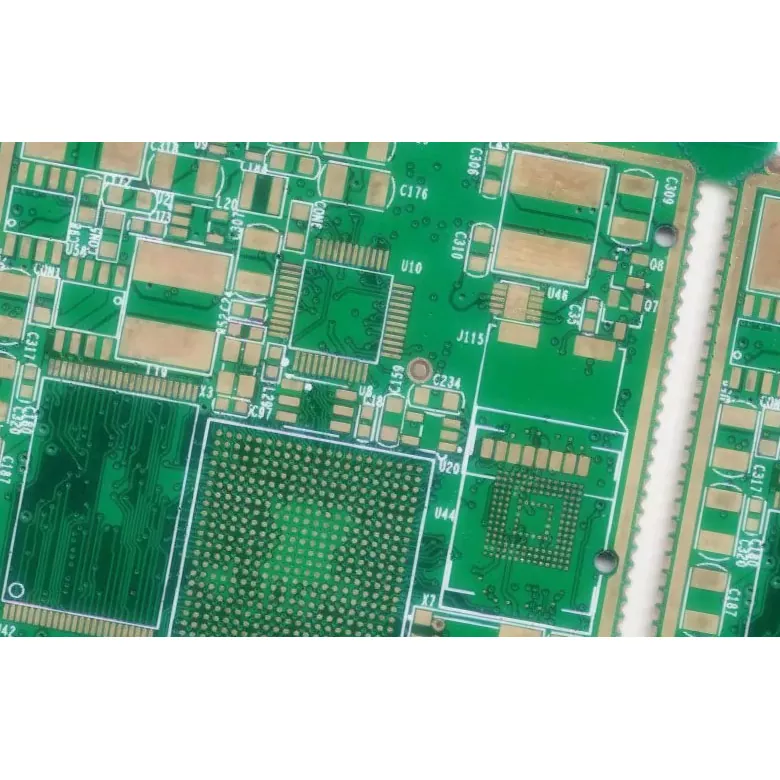

PCB de technologie robotique

Vos applications mécaniques nécessitent plus que des feuilles de circuits standard. Ils nécessitent des PCB spécialisés prévus pour le des défis uniques en leur genre en matière de technologie de mécanisation.

Nos circuits ont fait progresser les points forts tels que l'intégration de capteurs, les cadres de contrôle du moteur et les informations à grande vitesse. manipulation. Que vous construisiez des robots mécaniques, des véhicules indépendants ou du matériel informatique de restauration, nous confiez à l'établissement vos développements dont vous avez besoin.

Spécifications techniques pour les applications robotiques

Capacités d'interconnexion haute densité

· Largeur de ligne minimale : 0,076 mm/3MIL pour les conceptions compactes

· Prise en charge BGA : espacement des tampons jusqu'à 0,2 mm pour les processeurs avancés

· Nombre de couches : 1 à 32 couches prenant en charge des exigences de routage complexes

· Épaisseur du cuivre : jusqu'à 6 OZ pour les circuits de commande de moteur à courant élevé

Normes de fabrication de précision

· Précision du trou : tolérance de ±0,05 mm pour un montage fiable des composants

· Contrôle d'impédance : tolérance de ± 8 % pour l'intégrité du signal

· Épaisseur de la carte : 0,3 mm à 5,0 mm pour s'adapter à différents facteurs de forme

· Taille maximale du panneau : 650 mm × 750 mm pour les grands tableaux de commande robotiques

Technologies avancées que nous soutenons

· Construction HDI : 1+N+1 et 2+N+2 pour les conceptions miniaturisées

· Micro vias : 0,1 mm minimum pour un routage dense

· Planches rigides et flexibles : parfaites pour les articulations robotiques articulées

· Matériaux haute fréquence : Prise en charge des modules de communication sans fil

Excellence des processus de fabrication

Production de panneaux double face

Notre poignée double face profilée garantit un délai d'exécution rapide pour les modèles réduits de robots :

1. Inspection et préparation du matériel

2. Forage de précision avec équipement automatisé

3. Placage traversant pour des connexions fiables

4. Placage et gravure de motifs

5. Application du masque de soudure

6. Sélection du traitement de surface

7. Tests électriques et contrôle qualité final

Capacités de la carte multicouche

Pour les contrôleurs automatisés complexes nécessitant de nombreux plans de contrôle et couches d’indicateurs :

· Traitement de la couche interne avec inspection AOI

· Laminage contrôlé pour un alignement cohérent des couches

· Processus avancés de perçage et de placage

· Tests électriques complets

· Assurance qualité à chaque étape

Traitements de surface pour les environnements robotiques

Vos frameworks automatisés fonctionnent dans des conditions difficiles. Nous proposons des traitements de surfaces défensifs :

· ENIG (Electroless Nickel Immersion Gold) : excellent pour les composants à pas fin

· OSP (Organic Solderability Preservative) : économique pour les applications standard

· Immersion Silver : performances haute fréquence pour les circuits de communication

· Hard Gold : résistance à l'usure pour les connecteurs de bord

Des normes de qualité qui comptent

Mesures de performances

· Rendement du produit : ≥99,8 % garantissant une qualité constante

· Livraison dans les délais : ≥99 % pour maintenir vos projets dans les délais

· Satisfaction client : ≥99 % grâce à un service réactif

· Politique zéro défaut : 100 % de tests avant expédition

Processus de contrôle de qualité

Chaque planche est soumise à une inspection rigoureuse :

· Vérification du matériel entrant

· Surveillance et tests en cours de processus

· Inspection optique automatisée (AOI)

· Tests électriques de tous les circuits

· Assurance qualité finale avant l'emballage

Applications dans tous les secteurs

Automatisation industrielle

Fiches de contrôle pour la fabrication de robots, de cadres de lignes de collecte et d'équipements d'évaluation de la qualité.

Robotique automobile

Circuits pour capteurs de véhicules indépendants, matériel de fabrication automatisé et unités de commande électroniques.

Dispositifs médicaux

circuit imprimé de technologie robotique pour les robots chirurgicaux, le matériel informatique des centres de recherche et les systèmes de contrôle persistants.

Robotique grand public

Tableaux pour la mécanisation domestique, les robots de nettoyage et les appareils individuels des collaborateurs.

Délais d'exécution rapides

Nous savons que les progrès en matière d’autonomie mécanique évoluent rapidement. Notre plan de transport accompagne votre innovation :

· Échantillons rapides : 2-3 jours pour les tableaux double face

· Petit lot : 5 à 8 jours pour les quantités de prototypes

· Séries de production : 8 à 10 jours pour les commandes en volume

Les plans multicouches complexes évoluent de manière appropriée tout en respectant les normes de qualité.

Services d'assemblage de PCBA

Au-delà de la fabrication de PCB, nous assurons l'administration totale de la collecte. Nos capacités comprennent :

· Approvisionnement et approvisionnement en composants

· Assemblage CMS avec pas minimum de 0,38 mm

· Installation de composants traversants

· Tests fonctionnels et programmation

· Construction de boîtes et assemblage du produit final

Commencez votre projet de robotique

Prêt à donner vie à votre vision robotique ? Notre équipe d'ingénierie travaille en étroite collaboration avec vous pour optimiser la conception de vos PCB pour la fabricabilité et les performances.

Nous étudions vos détails, proposons des améliorations et donnons des informations sur le plan qui permettent de gagner du temps et de réduire les coûts. Du concept De génération en génération, nous sommes votre complice dans la réalisation de systèmes mécaniques fiables.

Contactez notre équipe technique

Vous avez des questions concernant vos prérequis particuliers ? Nos ingénieurs sont prêts à vous aider à sélectionner le bonnes déterminations pour votre application.

Envoyez-nous un courriel àviolet@akesonpcb.com avec les détails de votre projet et nous vous fournirons un devis détaillé dans les 24 heures. Incluez votre nombre de couches, votre planche dimensions, exigences de quantité et toutes caractéristiques spéciales nécessaires.

Vos innovations robotiques méritent des circuits imprimés construits selon les normes les plus élevées. Associez-vous à Akeson Circuit Co. pourcircuit imprimé de technologie robotique des solutions qui alimentent l’avenir de l’automatisation.
