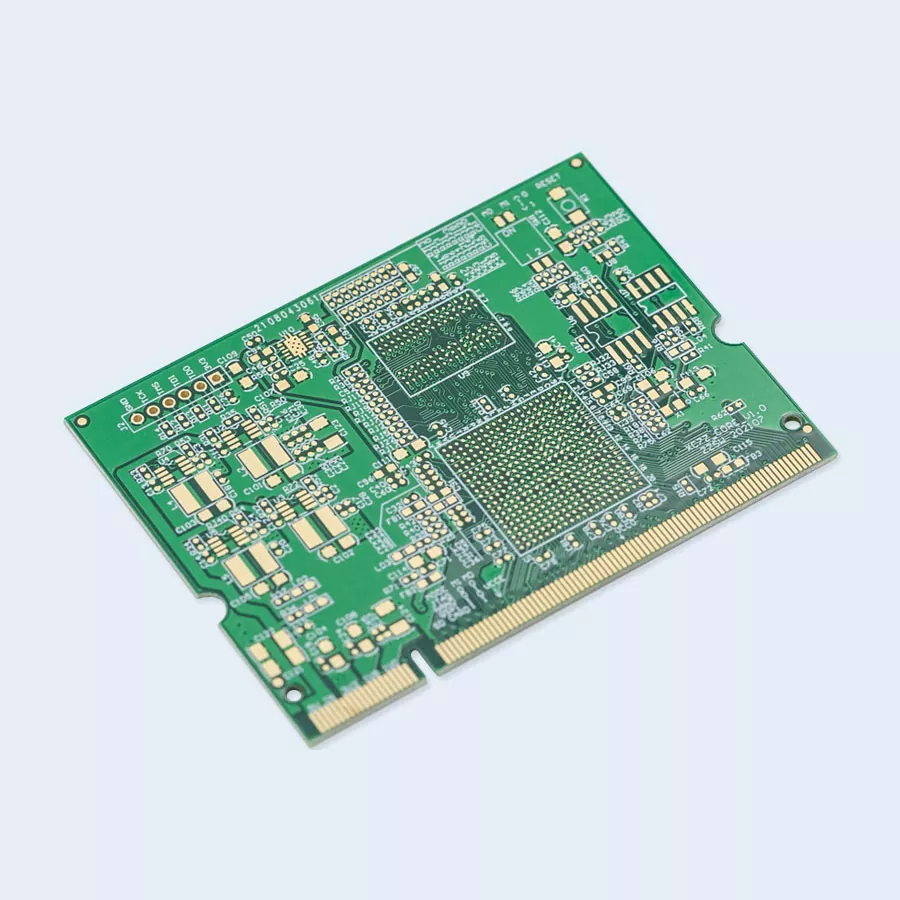

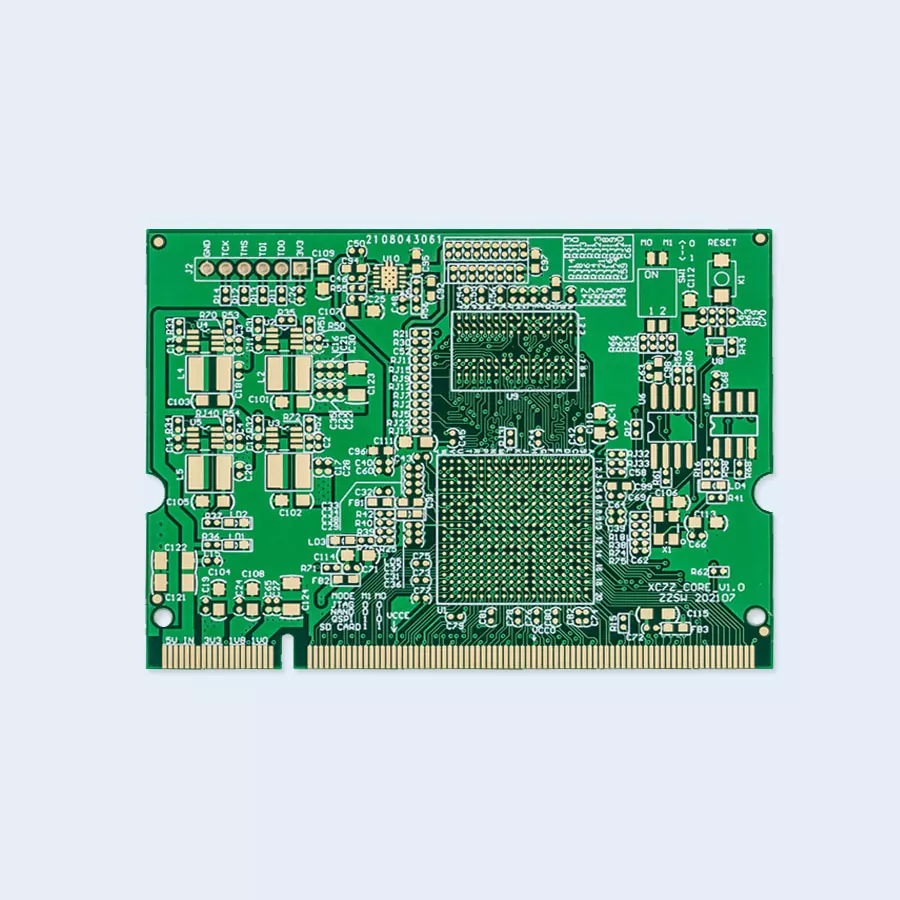

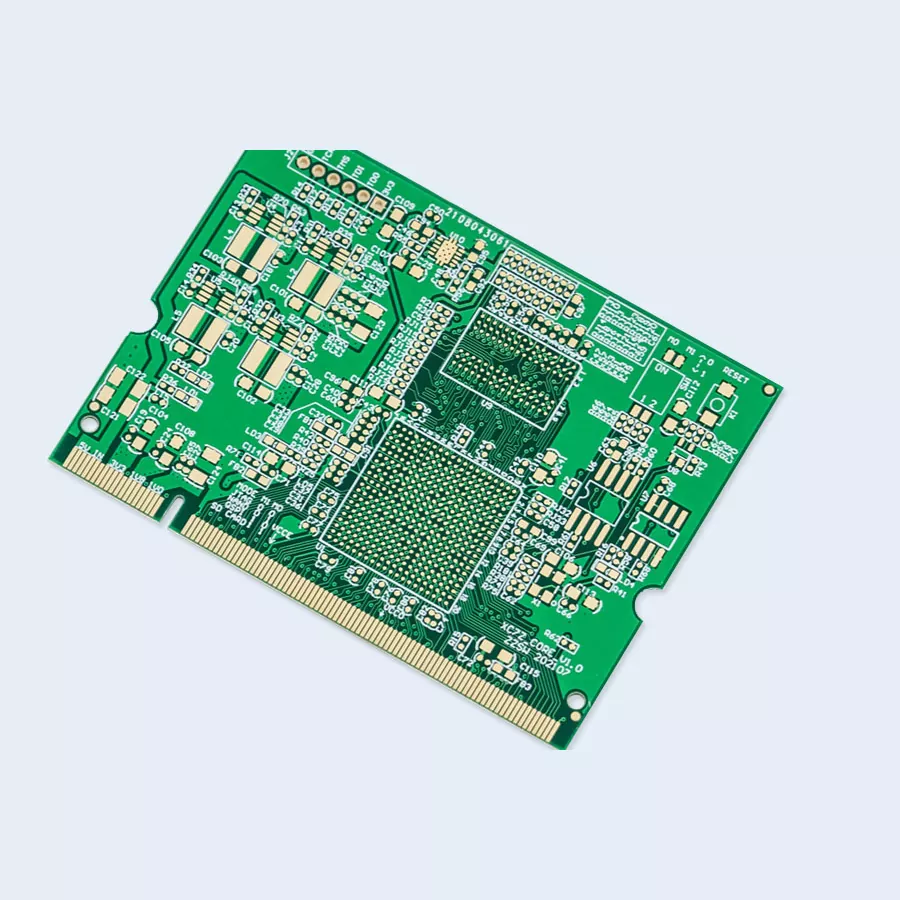

Assemblage PCB pour dispositifs de réseau de communication

Aisen Electronics Co., Ltd. fournit des assemblages de circuits imprimés pour les périphériques de réseau de communication, notamment les routeurs, les commutateurs, les passerelles, les points d'accès sans fil et les systèmes de communication industriels. Notre fabrication se concentre sur les exigences clés de l'électronique de mise en réseau : une transmission stable du signal à haute vitesse, une gestion fiable de l'énergie et des performances constantes pendant un fonctionnement à long terme.

Contrairement aux assemblages électroniques généraux, les équipements de communication nécessitent des conceptions de circuits imprimés capables de gérer des signaux haute fréquence, des configurations de composants denses et un traitement continu des données. Nos solutions d'assemblage de circuits imprimés aident les fabricants d'équipements de réseau à obtenir une connectivité fiable et des performances système stables.

Exigences d'assemblage de PCB pour les périphériques de réseau de communication

Les assemblages de circuits imprimés pour les dispositifs de réseau de communication sont construits autour d'un échange de données rapide et d'un fonctionnement ininterrompu. L'assemblage PCB à l'intérieur de ces produits affecte directement la qualité du signal, l'efficacité du traitement et la fiabilité globale du système.

Pour les applications de mise en réseau, la conception des PCB doit prendre en compte la perte de transmission du signal, les interférences électromagnétiques, la distribution thermique et la densité des composants. Aisen Electronics travaille avec ses clients pour optimiser les structures de circuits imprimés en fonction de différentes plates-formes de communication, des appareils sans fil compacts aux équipements d'infrastructure réseau hautes performances.

Conception d'intégrité du signal à grande vitesse

L'intégrité du signal est l'un des facteurs les plus importants dans la fabrication de PCB de communication.

Lorsque les périphériques réseau fonctionnent à des vitesses de transmission élevées, des problèmes tels que la réflexion du signal, la diaphonie et la variation d'impédance peuvent réduire la stabilité de la communication. Pour relever ces défis, Aisen Electronics prend en charge une conception à impédance contrôlée, des structures de couches optimisées et des processus de routage précis.

Ces technologies sont couramment appliquées aux équipements Ethernet, aux modules de communication sans fil, aux passerelles industrielles et aux systèmes de traitement de données où des performances de signal stables sont essentielles.

Assemblage de circuits imprimés haute densité pour équipements réseau compacts

Les produits de communication modernes continuent d'intégrer davantage de fonctions dans des espaces plus petits. Un seul périphérique réseau peut comprendre des processeurs, des puces mémoire, des modules de communication, des circuits d'alimentation et plusieurs systèmes d'interface.

Aisen Electronics prend en charge l'assemblage avancé de circuits imprimés pour les applications haute densité, notamment les composants à pas fin et les structures multicouches complexes. Nos capacités comprennent :

Ces capacités permettent aux clients de développer des produits de communication compacts sans sacrifier les performances électriques.

Gestion thermique pour un fonctionnement du réseau 24h/24 et 7j/7

De nombreux appareils de communication fonctionnent en continu dans les salles de serveurs, les environnements industriels ou les installations commerciales. Un fonctionnement à long terme impose des exigences plus élevées en matière de fiabilité des PCB.

Aisen Electronics prend en compte les facteurs thermiques lors de la fabrication et de l'assemblage des PCB, notamment la distribution du cuivre, le placement des composants et la conception de la dissipation thermique.

Une bonne gestion thermique contribue à réduire la dégradation des performances causée par une chaleur excessive et améliore la durée de vie des équipements de communication.

Applications de l'assemblage de circuits imprimés de réseau de communication

Nos solutions d'assemblage de PCB prennent en charge une large gamme d'applications de mise en réseau.

Chaque application nécessite différentes structures de PCB et stratégies d'assemblage basées sur les conditions de fonctionnement et les objectifs de performances.

Processus d'assemblage de PCB de communication

Aisen Electronics gère le processus d'assemblage complet, de la préparation des composants à l'inspection finale.

Avant le début de la production, les composants et matériaux entrants sont vérifiés pour garantir leur compatibilité et leur fiabilité. Lors de l'assemblage SMT, une technologie de placement précis est utilisée pour les composants semi-conducteurs avancés et les dispositifs à pas fin.

Après le soudage, chaque assemblage est soumis à une inspection et à des tests pour confirmer les connexions électriques, la qualité de l'assemblage et la cohérence du produit.

Ce processus de fabrication contrôlé aide les fabricants d’équipements de communication à maintenir une qualité de production stable pendant le développement de prototypes et la fabrication en série.

Options de traitement de surface des PCB pour les applications de communication

Différents produits de communication nécessitent différentes solutions de finition de surface.

ENIG est largement utilisé pour les applications de haute fiabilité car il offre une bonne soudabilité et prend en charge les composants à pas fin. OSP convient aux produits sensibles au coût nécessitant des performances d'assemblage stables, tandis que HASL reste une option pratique pour les équipements réseau conventionnels.

Aisen Electronics sélectionne les traitements de surface appropriés en fonction de la structure du PCB, des exigences des composants et des attentes en matière de durée de vie du produit.

Assemblage de circuits imprimés de réseau de communication comparé à l'assemblage de circuits imprimés standard

Contrôle qualité pour l'assemblage de circuits imprimés de communication

Les fabricants d'équipements de communication exigent des performances de PCB constantes, car les pannes peuvent affecter l'ensemble des systèmes réseau.

Aisen Electronics applique un contrôle qualité tout au long du processus de fabrication, y compris l'inspection des matériaux, la surveillance de la production, l'inspection AOI, les tests électriques et la vérification finale.

Chaque lot est vérifié selon les spécifications du client pour maintenir des performances stables sur différents volumes de production.

Support technique pour le développement de périphériques réseau

Les produits de communication nécessitent souvent une coopération étroite entre les fabricants de PCB et les équipes d'ingénierie.

Aisen Electronics fournit une assistance technique pendant le développement, y compris l'examen de la structure des PCB, l'analyse de faisabilité de la fabrication, l'optimisation de l'assemblage et les recommandations de production.

Cette coopération précoce contribue à réduire les risques de conception et à améliorer l’efficacité du passage du prototype à la production de masse.

FAQ

Pour quels types d'appareils de communication pouvez-vous fournir un assemblage de PCB ?

Aisen Electronics prend en charge l'assemblage de circuits imprimés pour les routeurs, les commutateurs, les passerelles, les points d'accès sans fil, les équipements de communication industriels et les produits de réseau IoT.

Pourquoi les appareils de communication nécessitent-ils un assemblage de PCB spécialisé ?

Les appareils de communication reposent sur la transmission de données à haut débit. La conception des PCB et la qualité de l'assemblage affectent directement la stabilité du signal, les performances électromagnétiques et la fiabilité à long terme.

Pouvez-vous prendre en charge l'assemblage de PCB HDI pour les produits réseau ?

Oui. Aisen Electronics offre des capacités de fabrication et d'assemblage de PCB HDI pour les dispositifs de communication compacts nécessitant des configurations haute densité.

Les PCB de communication nécessitent-ils un contrôle d'impédance ?

Oui. L'impédance contrôlée est importante pour maintenir la qualité du signal dans les applications de communication haute fréquence.

Pouvez-vous fournir un assemblage de circuits imprimés de communication clé en main ?

Oui. Nous fournissons des services complets comprenant l'approvisionnement en composants, l'assemblage SMT, les tests et l'inspection qualité.

Quels fichiers sont requis pour le devis d'assemblage de PCB ?

Les clients peuvent fournir des fichiers Gerber, des fichiers de nomenclature, des spécifications de PCB, des exigences d'assemblage et des quantités de production attendues.

Démarrez votre projet d’assemblage de circuits imprimés de réseau de communication

Aisen Electronics Co., Ltd. fournit des assemblages de circuits imprimés professionnels pour les fabricants de dispositifs de réseau de communication du monde entier.

Forts de notre expérience dans la fabrication de PCB haute densité, l'assemblage de précision et les exigences de conception axées sur le signal, nous aidons nos clients à développer des produits réseau fiables pour les applications de connectivité modernes.

Contactez-nous àviolet@akesonpcb.compour discuter des exigences d'assemblage de circuits imprimés de vos appareils de réseau de communication. Notre équipe d'ingénierie fournira un support technique depuis l'évaluation du prototype jusqu'à la production en série.
