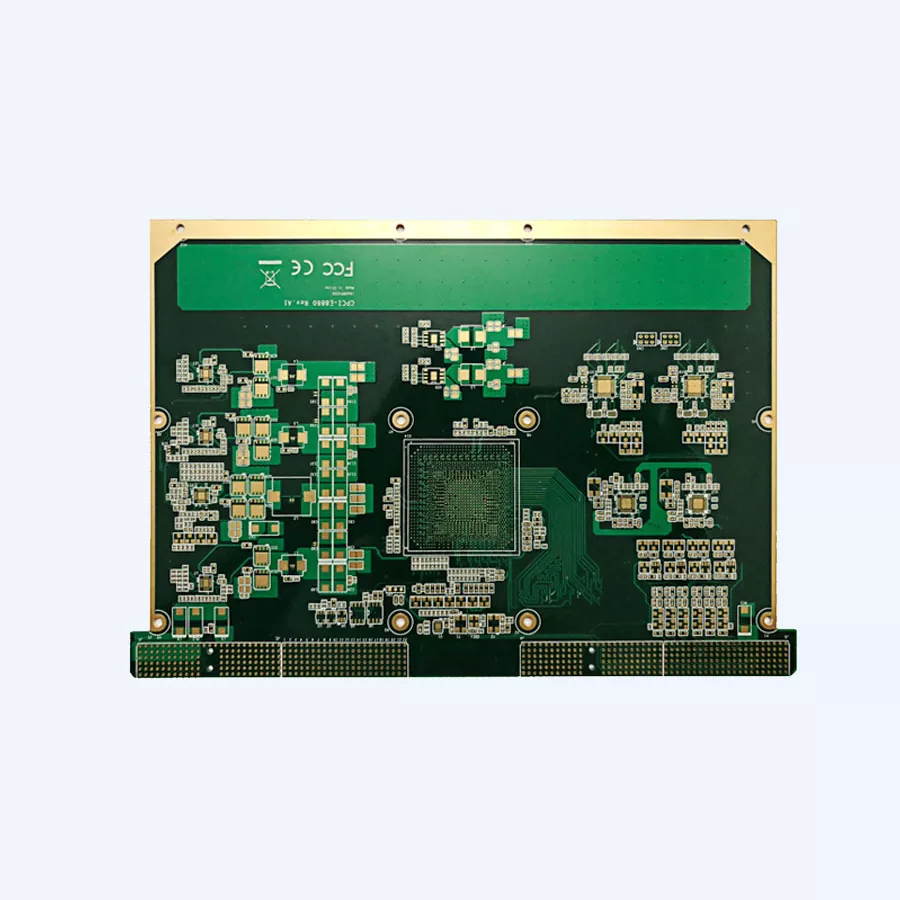

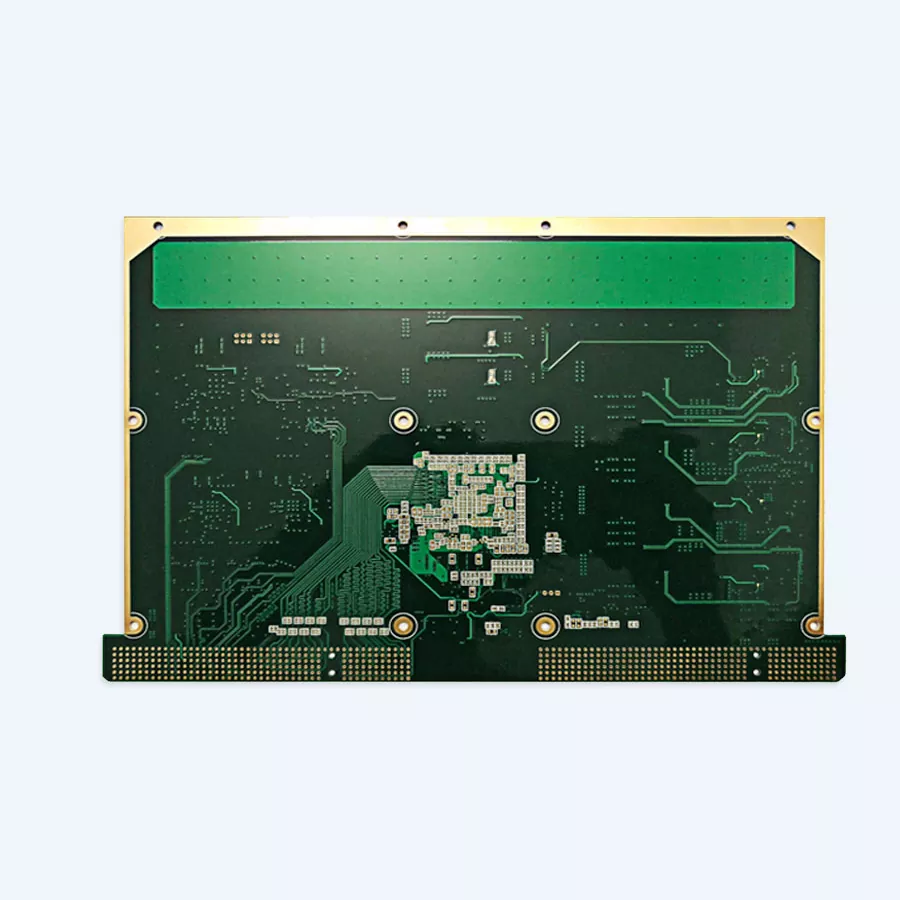

PCB pour serveurs de communication

Nos feuilles multicouches soutiennent des conceptions directrices complexes fondamentales pour les applications de produits. Nous fabriquons des feuilles s'étendant de 4 à 32 couches, avec des largeurs de ligne minimales de 3 mils et des résiliences de division qui garantissent une transmission idéale du drapeau. La précision de notre préparation de fabrication garantit que votre matériel de communication fonctionne avec une efficacité maximale.

Capacités de fabrication avancées pour les infrastructures de communication

Notre bureau de pointe gère tout, des modèles rapides aux volumes de génération de masse. Pour les serveurs de communication, nous prescrivons habituellement des configurations multicouches qui fournissent les capacités essentielles de transport de contrôle et de direction du drapeau. vos applications l’exigent.

Spécifications techniques clés

Caractéristiques d'interconnexion haute densité :

· Prise en charge des pads BGA jusqu'à 0,2 mm pour les processeurs à haute intégration

· Minimum via des tailles de 0,1 mm pour les conceptions compactes

· Tolérances d'impédance contrôlées dans une plage de ± 10 % (± 8 % pour les exigences spéciales)

· Épaisseur maximale de cuivre jusqu'à 6 OZ pour les applications électriques

Options de configuration des couches :

· Cartes simple et double face pour les applications de base

· Cartes multicouches de 4 à 32 couches pour les architectures de serveurs complexes

· Technologie HDI prenant en charge les configurations 1+N+1 et 2+N+2

· Rapports d'aspect maximum jusqu'à 12:1 pour les applications spéciales

Contrôle qualité complet pour les applications critiques

La qualité reste notre priorité absolue lors de la fabrication de votrecarte PCB de serveurs de communication. Notre cadre complet d'administration de la qualité garantit que chaque conseil d'administration répond à vos déterminations à un moment donné. récemment expédié.

Paramètres de qualité :

· Taux de rendement du produit ≥ 99,8 %

· Taux de livraison à temps ≥ 99 %

· Taux de réclamations clients ≤ 0,5 %

· Satisfaction client ≥ 98 %

Notre plan de fabrication de panneaux multicouches en 25 étapes intègre de nombreux points d'examen. De l'approche de l'examen des tissus Grâce à l'affirmation de la dernière qualité, nous maintenons un contrôle strict sur chaque perspective de génération. AOI (Robotisé Les cadres Optical Review) détectent les problèmes potentiels à un stade précoce, tandis que les tests électriques approuvent leur utilité à un moment donné. récemment emballé.

Options de traitement de surface

Les applications de serveur de communication nécessitent souvent des enveloppes de surface particulières pour des performances idéales :

· ENIG (Electroless Nickel Immersion Gold) : excellent pour les composants à pas fin

· OSP (Organic Solderability Preservative) : économique pour les applications standard

· Immersion Silver : propriétés électriques supérieures pour les conceptions haute fréquence

· Hard Gold : finition durable pour les connecteurs de bord et les zones de contact

Délais d’exécution rapides pour les projets critiques

Nous comprenons que les projets de fondations de communication ont souvent des délais serrés. Nos formulaires de génération simplifiés acheminer rapidement des fiches de qualité :

Délai de livraison :

· Cartes 4 couches : 3-4 jours (échantillons), 10-12 jours (production)

· Cartes à 8 couches : 6 à 8 jours (échantillons), 14 à 16 jours (production)

· Cartes 12 couches : 10 jours (échantillons), 16-18 jours (production)

· Conceptions complexes (> 14 couches) : chronologie personnalisée basée sur les spécifications

Services PCBA complets

Au-delà de la fabrication de cartes découvertes, nous proposons des administrations PCBA complètes pour votre serveur de communication entreprises. Nos capacités de collecte comprennent :

· Obtention des composants et gestion de la chaîne d'approvisionnement

· SMT se réunit avec une situation de précision jusqu'à 01005 composants

· Ajout de composants traversants et brasage à la vague

· Tests fonctionnels et validation qualité

· La construction de boîtes se réunit pour une intégration totale du framework

Nos capacités de préparation PCBA prennent en charge les tailles de composants allant des puces 01005 jusqu'aux composants de 45 mm, avec une précision d'arrangement à l'intérieur de ±0,025 mm pour les applications de base.

Solutions de gestion thermique

Les serveurs de communication produisent une chaleur remarquable pendant le fonctionnement. Nos plans PCB rejoignent l’administration chaleureuse qui souligne que offrir une assistance pour maintenir des températures de travail idéales :

· Développement de cuivre lourd (jusqu'à 6 OZ) pour une dissipation thermique améliorée

· Vias thermiques pour un échange thermique efficace entre les couches

· Méthodologies de coulée de cuivre pour une distribution vraiment chaleureuse

· Choix de matériaux optimisé pour des performances chaleureuses

Associez-vous à une expérience à laquelle vous pouvez faire confiance

Chez Akeson Circuit, nous apportons des décennies d'implication dans la fabrication de PCB pour serveurs de communication. Notre groupe de conception travaille en étroite collaboration avec votre groupe de planification pour optimiser les formats de cartes pour la fabricabilité tout en gardant le cap sur l'électricité performances.

Que vous ayez besoin de feuilles de modèles pour des tests de validation de principe ou pour une génération de gros volumes pour l'arrangement, nous adaptons nos administrations pour répondre à vos prérequis. Notre bureau forme des feuilles de 50x50mm jusqu'à 810x490mm, obligeant tout des commutateurs d'organisation compacts aux énormes cartes mères de serveur.

Prêt à discuter de votre prochaincarte PCB de serveurs de communication projet? Contactez notre équipe expérimentée au violet@akesonpcb.com. Nous travaillerons avec vous pour développer des solutions de fabrication qui répondent à vos exigences techniques, normes de qualité, et les délais de livraison. Votre infrastructure de communication mérite la fiabilité et les performances qui viennent de en partenariat avec Shenzhen Aisen Electronics Co., Ltd.
