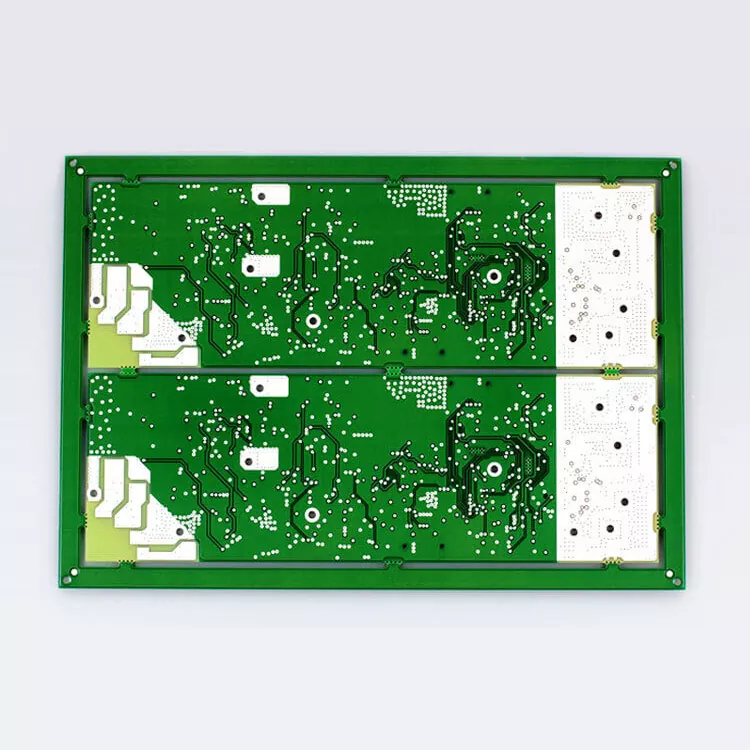

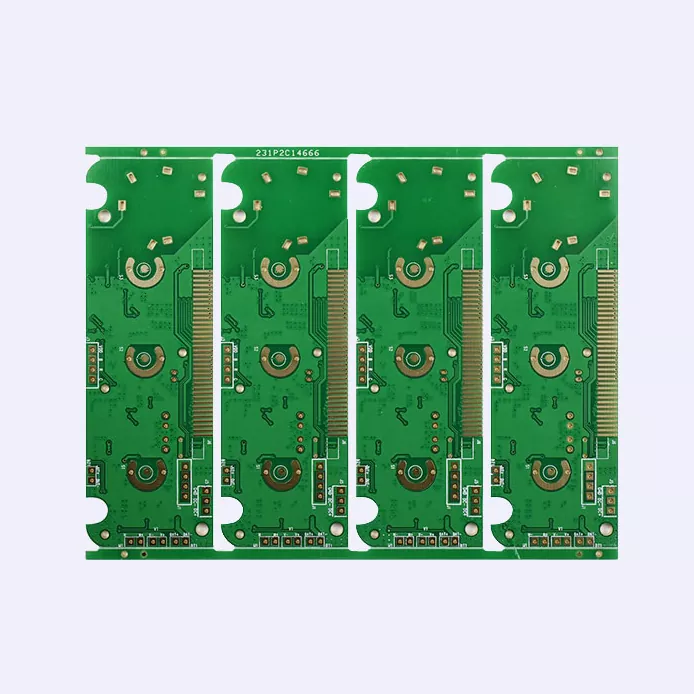

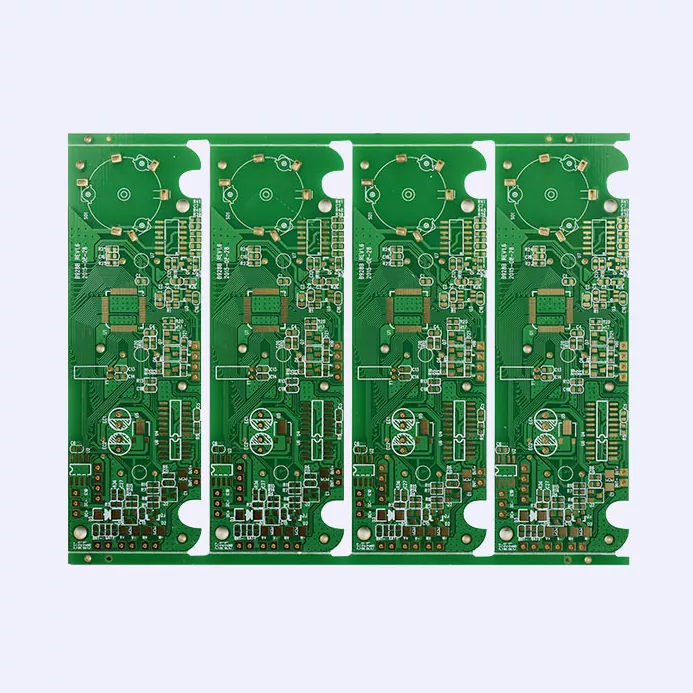

PCB d'unité de stimulateur nerveux

Les appareils de stimulation nerveuse fonctionnent différemment de l’électronique médicale générale car le circuit imprimé doit gérer la génération d’impulsions contrôlées plutôt qu’un simple traitement de données ou une distribution d’énergie.

Le PCB de l'unité de stimulation nerveuse doit maintenir des signaux de stimulation précis tout en empêchant les interférences entre les circuits de commutation haute fréquence, les modules de commande et les composants électroniques sensibles. La conception de la configuration, les méthodes de mise à la terre et la séparation des signaux jouent un rôle important dans le maintien de la précision de la stimulation.

Aisen Electronics travaille avec ses clients pour évaluer les structures de PCB en fonction des exigences de stimulation, de la disposition des composants et des limites de taille du produit.

Prise en charge de la stimulation multicanal et de la précision du signal

De nombreux appareils de stimulation nerveuse modernes nécessitent plusieurs canaux de sortie pour contrôler différentes zones de stimulation. Chaque canal doit conserver des caractéristiques électriques cohérentes pour garantir des performances prévisibles de l'appareil.

La conception du PCB de l'unité de stimulation nerveuse doit prendre en charge un routage précis entre les circuits intégrés de contrôle, les circuits de commande et les interfaces de sortie. Une disposition appropriée des couches permet de séparer les signaux de commande des circuits de stimulation et de réduire les interférences indésirables pendant le fonctionnement.

Pour les conceptions complexes de stimulateurs nerveux, Aisen Electronics fournit un support de fabrication de PCB multicouches pour s'adapter à une densité de circuits plus élevée et à des chemins de signaux plus complexes.

Disposition de circuits imprimés à faible bruit pour l'électronique médicale sensible

Le bruit électrique peut affecter la stabilité des équipements de stimulation médicale, en particulier lorsque le PCB contient à la fois des circuits de commande et des circuits de génération d'impulsions.

Lors du développement des PCB, des facteurs tels que la structure de mise à la terre, la distribution d'énergie, le contrôle d'impédance et le placement des composants doivent être pris en compte ensemble. Une disposition de circuit imprimé appropriée aide à maintenir la cohérence du signal et réduit les interactions électriques inattendues entre les différentes zones fonctionnelles.

Aisen Electronics prend en charge les examens techniques avant la production pour identifier les problèmes potentiels de fabrication et de configuration à un stade précoce.

Structures de circuits imprimés compactes pour dispositifs de stimulation nerveuse portables

De nombreux produits de stimulation nerveuse sont conçus pour des applications portables ou portables, où l'espace d'installation disponible est limité.

Les conceptions compactes nécessitent souvent un placement de composants haute densité et un routage efficace des circuits. La technologie PCB multicouche et les structures PCB rigides et flexibles peuvent aider les ingénieurs à intégrer davantage de fonctions dans des assemblages électroniques plus petits.

Aisen Electronics offre des capacités de fabrication de PCB pour les dispositifs médicaux compacts nécessitant des modèles fins, des processus de fabrication contrôlés et des performances d'assemblage fiables.

Capacité de fabrication de PCB pour les applications de stimulateurs nerveux

Les équipements de stimulation nerveuse combinent souvent des circuits de commande, une gestion de l'alimentation, des interfaces de communication et des canaux de sortie au sein d'un seul ensemble électronique. Le processus de fabrication des PCB doit maintenir la cohérence entre les différentes couches de circuits et étapes de production.

Aisen Electronics prend en charge la production de PCB depuis les quantités de prototypes jusqu'à la fabrication en volume. Notre capacité de fabrication comprend :

La structure finale du PCB est sélectionnée en fonction des exigences électriques, de la densité des composants et des objectifs de conception du produit.

Finitions de surface pour cartes de circuits imprimés de stimulation médicale

La finition de surface affecte la qualité de la soudure, la stabilité de la connexion des composants et les performances de stockage à long terme.

Pour les applications PCB de stimulateurs nerveux, Aisen Electronics propose des options de traitement de surface, notamment ENIG, OSP, argent par immersion, étain par immersion et contacts en or.

ENIG est couramment utilisé pour les composants à pas fin en raison de ses caractéristiques de surface plane, tandis que les zones de contact en or conviennent aux applications nécessitant des connexions électriques répétées.

Fabrication de PCBA

Un PCB de stimulateur nerveux nécessite non seulement une fabrication de circuits précise, mais également un assemblage de composants fiable. Un placement incorrect des composants ou des problèmes de soudure peuvent influencer les performances de sortie électrique.

Aisen Electronics fournit des services PCBA, notamment l'assemblage SMT, l'assemblage traversant, l'assistance à l'approvisionnement en composants et les tests fonctionnels.

Notre capacité d'assemblage prend en charge les petits composants électroniques et les configurations complexes utilisées dans les dispositifs de contrôle médical, aidant ainsi les clients à passer des prototypes de PCB à une production stable.

Contrôle qualité pendant la production de PCB

La cohérence est importante pour les équipements de stimulation nerveuse, car la précision de la sortie électrique dépend de la stabilité de chaque étape de fabrication des PCB.

Aisen Electronics surveille les processus de production, notamment l'inspection des matériaux, la formation de la couche interne, le laminage, le perçage, le cuivrage, le traitement des masques de soudure et les tests finaux.

Avant expédition, les cartes terminées sont soumises à des procédures d'inspection telles que l'inspection AOI, les tests électriques et la vérification finale pour confirmer qu'elles répondent aux spécifications du client.

Support technique pour le développement de PCB de stimulateurs nerveux

Le développement de l’électronique médicale nécessite souvent des ajustements entre la conception initiale et la production finale. Un PCB qui fonctionne correctement lors des tests en laboratoire peut nécessiter une optimisation supplémentaire avant la fabrication en série.

Aisen Electronics fournit un support technique comprenant l'examen de la fabricabilité, l'évaluation de l'empilement des PCB et l'analyse de la préparation à la production.

En identifiant les problèmes potentiels liés à la densité de routage, à l'assemblage des composants et aux limitations de fabrication, les clients peuvent réduire les refontes inutiles pendant la production.

Applications

Aisen Electronics fournit une assistance à la fabrication de PCB pour les systèmes électroniques utilisés dans :

• Appareils de stimulation nerveuse
• Matériel de rééducation
• Systèmes de stimulation médicale portables
• Matériel de physiothérapie
• Appareils électroniques de santé portables

Différentes applications nécessitent différentes structures de PCB en fonction des canaux de stimulation, de la taille de l'appareil, des besoins en énergie et des conditions de fonctionnement.

Foire aux questions

Qu’est-ce qui différencie les PCB des stimulateurs nerveux des PCB médicaux standards ?

L'unité de stimulation nerveuse PCB doit gérer la génération d'impulsions électriques contrôlées et maintenir une sortie de signal précise. La conception doit prendre en compte le contrôle du bruit, le routage du signal et la cohérence électrique.

Aisen Electronics peut-il fabriquer des cartes PCB multicouches pour les appareils de stimulation nerveuse ?

Oui. Aisen Electronics prend en charge la fabrication de PCB multicouches jusqu'à 32 couches pour les applications nécessitant un routage complexe et des conceptions compactes.

Les PCB rigides et flexibles conviennent-ils aux appareils portables de stimulation nerveuse ?

Les structures PCB rigides et flexibles peuvent convenir aux applications portables car elles permettent des connexions flexibles et une meilleure utilisation de l'espace interne limité.

Aisen Electronics fournit-il des services d'assemblage de PCB ?

Oui. Nous fournissons un support d'assemblage SMT, d'assemblage traversant, d'approvisionnement en composants et de test pour les produits électroniques personnalisés.

Discutez de votre projet de PCB de stimulateur nerveux avec Aisen Electronics

Le développement d'un dispositif de stimulation nerveuse nécessite un examen attentif de la structure du PCB, des performances du signal, de l'intégration des composants et des exigences de production. Aisen Electronics Co., Ltd. travaille avec des fabricants d'équipements médicaux pour évaluer les conceptions de PCB et fournir une assistance à la fabrication, du développement de prototypes à la production en série.

Pour nous aider à comprendre les exigences de votre projet, vous pouvez partager des informations telles que des dessins de PCB, des fichiers Gerber, des exigences en matière de couches, des détails sur les composants ou des spécifications d'assemblage. Notre équipe d'ingénierie examinera les détails du projet et fournira des commentaires en fonction des besoins de votre application.

Pour connaître les exigences personnalisées en matière de fabrication et d'assemblage de circuits imprimés de stimulateur nerveux, veuillez contacter :

E-mail: violet@akesonpcb.com

Aisen Electronics Co., Ltd. soutient les entreprises d'électronique médicale dans la fabrication de PCB, la production de PCBA et l'assistance technique pour les équipements de stimulation personnalisés.
