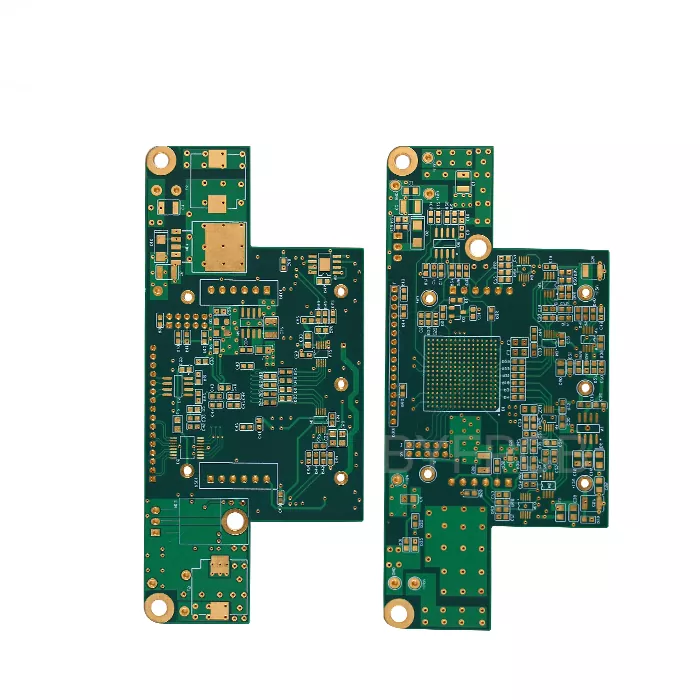

Carte PCB de contrôle des fluides de perfusion

L'équipement de perfusion s'appuie sur des systèmes de contrôle électroniques pour réguler l'administration de fluide et surveiller les conditions de fonctionnement. La carte PCB de contrôle des fluides de perfusion est chargée de coordonner plusieurs fonctions, notamment le fonctionnement du moteur de la pompe, le retour du capteur, la communication de l'interface utilisateur et la surveillance de la sécurité.

Contrairement aux cartes de circuits électroniques générales, les cartes de contrôle de perfusion doivent maintenir un traitement précis du signal tout en fonctionnant avec des moteurs, des capteurs et des circuits d'alimentation. Toute instabilité dans la transmission du signal ou l'alimentation électrique peut affecter la précision du contrôle des fluides.

Aisen Electronics Co., Ltd. fournit des services de fabrication de PCB personnalisés aux fabricants d'équipements de perfusion, prenant en charge à la fois le développement de prototypes et les exigences de production. Notre équipe d'ingénierie se concentre sur les structures de circuits imprimés qui répondent aux exigences électriques et mécaniques des applications de contrôle des fluides médicaux.

Conception de circuits imprimés pour le contrôle du moteur et le retour des capteurs

La précision du contrôle d'un système de perfusion dépend fortement de l'interaction entre le PCB, le pilote du moteur et les capteurs de détection. Le circuit imprimé doit fournir des signaux stables entre l'unité de commande et les composants mécaniques tout en minimisant les interférences liées à la commutation de puissance et au fonctionnement du moteur.

Pour les applications de contrôle des fluides de perfusion, la conception des circuits imprimés nécessite généralement un examen attentif de la séparation des circuits, du routage des signaux, de la structure de mise à la terre et du placement des composants. Aisen Electronics travaille avec ses clients pour évaluer les configurations de circuits imprimés et les exigences de fabrication, contribuant ainsi à améliorer la faisabilité de la production avant la fabrication.

Stabilité du signal dans les appareils électroniques médicaux compacts

Les équipements de perfusion modernes intègrent souvent plusieurs fonctions électroniques dans un espace interne limité. La carte PCB de contrôle des fluides de perfusion doit accueillir des circuits de traitement, des modules de communication, des sections de puissance et des interfaces de capteurs sans affecter la qualité du signal.

Une structure de couches bien conçue aide à séparer les chemins de signaux sensibles des circuits d'alimentation et réduit les interférences potentielles pendant le fonctionnement. Aisen Electronics prend en charge la fabrication de PCB multicouches avec une capacité d'impédance contrôlée pour les applications où des performances électriques stables sont requises.

Fabrication de PCB multicouches pour équipements de perfusion

Les systèmes de contrôle de perfusion nécessitent généralement des cartes de circuits imprimés multicouches car différents circuits fonctionnels nécessitent un espace de routage dédié. Les circuits de puissance, les signaux de commande et les lignes de communication peuvent être disposés via des structures de couches optimisées pour améliorer les performances électriques et la cohérence de la fabrication.

Aisen Electronics propose la fabrication de circuits imprimés, depuis de simples cartes monocouches jusqu'à des conceptions multicouches complexes. Notre capacité de fabrication prend en charge les configurations haute densité utilisées dans les équipements électroniques médicaux.

La structure du PCB appropriée dépend de facteurs tels que la complexité du circuit, la densité des composants, les besoins en énergie et l'espace d'installation.

Prise en charge de l'assemblage de circuits imprimés pour les dispositifs de contrôle de perfusion

Pour les fabricants d’équipements médicaux, la production de PCB implique souvent à la fois la fabrication de cartes nues et l’assemblage électronique. Aisen Electronics fournit des services PCBA pour prendre en charge l'ensemble du processus de fabrication.

Nos capacités d'assemblage incluent le placement SMT, l'assemblage de composants traversants, l'assistance à l'approvisionnement en composants et les tests électriques. En combinant les services de fabrication et d'assemblage de PCB, les clients peuvent réduire la coordination entre plusieurs fournisseurs pendant le développement et la production de produits.

Contrôle qualité pendant la production de PCB par infusion

La cohérence est importante pour les produits électroniques médicaux, car les performances des PCB dépendent de chaque étape de la fabrication, de la préparation des matériaux à l'inspection finale.

Aisen Electronics surveille les processus de production clés, notamment l'inspection des matériaux, le traitement de la couche interne, le laminage, le perçage, le cuivrage, l'application de masques de soudure et la finition de surface.

Avant expédition, les cartes finies sont soumises à des procédures d'inspection telles que l'inspection AOI, les tests électriques et la vérification visuelle finale. Les enregistrements de fabrication sont conservés pour prendre en charge le suivi de la production et la gestion de la qualité.

Sélection du traitement de surface

La finition de surface d'un PCB affecte les performances de soudure, la fiabilité de la connexion des composants et la stabilité de stockage à long terme.

Aisen Electronics propose différentes options de traitement de surface en fonction des exigences de l'application du client. ENIG est couramment sélectionné pour les composants à pas fin car il offre une surface plane adaptée à un assemblage de précision. L'OSP peut être utilisé pour les applications standard où la rentabilité est importante, tandis que l'or dur convient aux zones de connecteurs nécessitant des contacts répétés.

La sélection de la finition de surface est évaluée en fonction de la conception du PCB, de la méthode d'assemblage et des conditions de fonctionnement attendues.

Assistance technique

Une conception de PCB qui fonctionne correctement lors des tests peut encore rencontrer des défis de fabrication lors de la production de masse. Les problèmes liés à l'espacement des composants, à la densité du routage, au processus d'assemblage ou à la sélection des matériaux peuvent affecter l'efficacité de la production.

Aisen Electronics fournit une assistance technique pendant le développement de produits, y compris l'examen de la fabricabilité des PCB, l'évaluation de l'empilement et l'analyse de la préparation à la production.

En identifiant les risques potentiels de fabrication avant la production, les clients peuvent améliorer la stabilité de la conception et raccourcir la transition du prototype à la fabrication en série.

Applications

Aisen Electronics fabrique des solutions PCB pour les systèmes électroniques utilisés dans :

• Pompes à perfusion médicales
• Matériel d'administration de médicaments
• Appareils de surveillance des fluides
• Systèmes de contrôle des liquides de laboratoire
• Unités de contrôle électroniques médicales

Différentes applications nécessitent différentes structures de PCB en fonction des fonctions de contrôle, de l'environnement d'exploitation et des exigences de conception du produit.

Foire aux questions

Quelle est la fonction principale d'un PCB de contrôle de perfusion ?

Un PCB de contrôle de perfusion gère la communication entre le processeur de contrôle, le système d'entraînement du moteur, les capteurs et les circuits d'alarme. Il aide l'équipement à maintenir une distribution de fluide précise et à surveiller l'état de fonctionnement.

Quelle technologie PCB est couramment utilisée pour les équipements de perfusion ?

La technologie des PCB multicouches est couramment utilisée car les dispositifs de perfusion nécessitent plusieurs fonctions de circuit dans un espace compact. Les structures en couches aident à séparer les circuits d'alimentation, les signaux de commande et les lignes de capteurs sensibles.

Aisen Electronics peut-il fabriquer des cartes PCB d'infusion personnalisées ?

Oui. Aisen Electronics propose une fabrication de PCB personnalisée basée sur les fichiers Gerber, les dessins, les spécifications et les exigences d'assemblage des clients.

Aisen Electronics fournit-il des services d'assemblage de PCB ?

Oui. Nous fournissons des services d'assemblage de PCB, notamment l'assemblage SMT, l'assemblage traversant, l'approvisionnement en composants et l'assistance aux tests de production.

Comment Aisen Electronics contrôle-t-il la qualité de la production de PCB ?

Le contrôle qualité est effectué tout au long du processus de fabrication, y compris l'inspection des matériaux entrants, la surveillance du processus, l'inspection AOI, les tests électriques et la vérification finale avant expédition.
