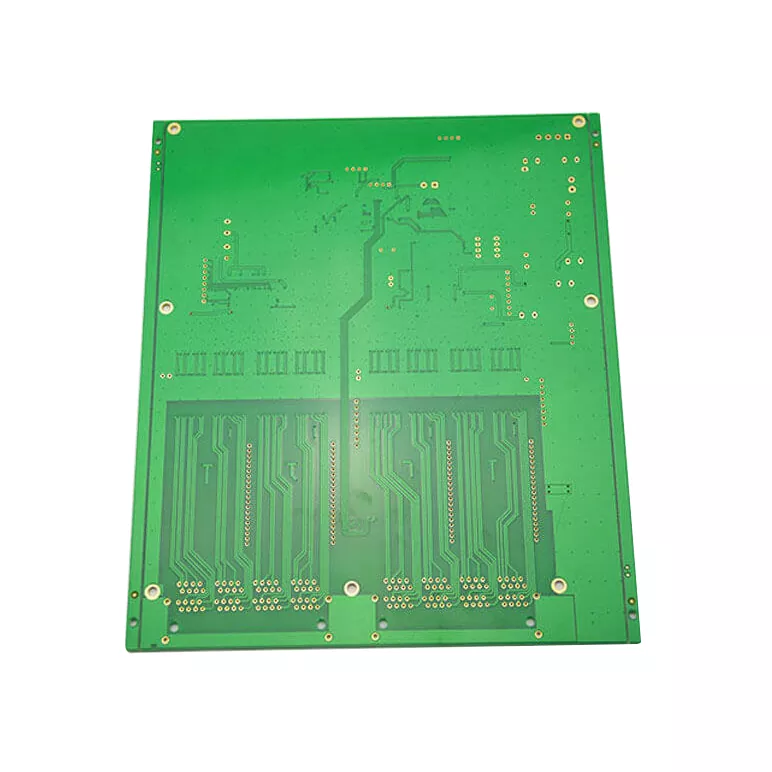

PCB pour systèmes de débit et de distribution

Le débit et l'équipement de distribution dépendent d'un contrôle électronique précis pour mesurer, calculer et réguler le mouvement du fluide. Le PCB à l'intérieur de ces systèmes connecte les capteurs de débit, les microcontrôleurs, les interfaces de communication et les commandes d'actionneurs pour garantir que les données mesurées peuvent être converties en commandes de fonctionnement précises.

Aisen Electronics Co., Ltd. fabrique des circuits imprimés pour systèmes de débit et de distribution pour débitmètres, machines de distribution de liquides, instruments de laboratoire et équipements de contrôle des fluides industriels. Notre fabrication se concentre sur un traitement stable du signal des capteurs, une intégration de circuits compacts et des performances électriques constantes pour les applications basées sur la mesure.

Le rôle des PCB dans les équipements de mesure de débit et de distribution

Dans un système de contrôle de débit, le PCB des systèmes de débit et de distribution est responsable de bien plus que la simple connexion des composants. Il agit comme centre de traitement entre les éléments de détection et les pièces de commande mécaniques.

Un PCB de contrôle de flux typique gère :

• Acquisition du signal du capteur
• Calcul et traitement des données
• Commande de vanne ou de pompe
• Communication avec des systèmes externes
• Distribution d'énergie pour modules électroniques

Pour les équipements de distribution, la stabilité des PCB affecte directement la précision du contrôle du volume de liquide et la répétabilité de chaque opération.

Considérations de conception pour le traitement du signal du capteur

Les capteurs de débit génèrent généralement des signaux électriques faibles qui peuvent facilement être affectés par les interférences environnantes des moteurs, des électrovannes et des circuits électriques.

La conception des PCB doit prendre en compte :

Séparation des signaux

Les signaux de capteurs sensibles nécessitent des chemins de routage optimisés pour éviter les interférences des circuits à courant élevé.

Structure de mise à la terre

Une conception de mise à la terre appropriée aide à maintenir des signaux de référence stables et améliore la cohérence des mesures.

Disposition des composants

La position des capteurs, des processeurs et des composants d'alimentation affecte la qualité du signal et la fiabilité du système.

Aisen Electronics prend en charge les configurations de circuits imprimés personnalisées en fonction du type de capteur, du protocole de communication et de la structure de l'équipement.

Solutions PCB pour différents environnements de contrôle de flux

Surveillance des flux industriels

Les systèmes de flux industriels sont couramment utilisés dans les lignes de fabrication, le traitement de l'eau, les systèmes énergétiques et les équipements de traitement.

Ces applications nécessitent des PCB capables de gérer :

• Cycles de fonctionnement longs
• Fluctuations de température
• Bruit électrique provenant des équipements industriels
• Traitement continu des données des capteurs

Les conceptions de PCB peuvent être personnalisées avec des matériaux, une épaisseur de cuivre et des finitions de protection appropriés en fonction des conditions de fonctionnement.

Équipement de distribution médical et de laboratoire

Les systèmes de distribution médicale nécessitent un contrôle précis des fluides et un fonctionnement reproductible.

Par rapport aux applications industrielles, les PCB de distribution médicale se concentrent généralement davantage sur :

• Dimensions de la carte compacte
• Circuits stables à faible bruit
• Contrôle précis du moteur et des vannes
• Cohérence de production fiable

Ces exigences sont importantes pour les équipements tels que les analyseurs de laboratoire, les systèmes de perfusion et les dispositifs automatisés de manipulation de liquides.

Systèmes de gestion des fluides automobiles

Les modules de contrôle des fluides automobiles fonctionnent sous des vibrations, des changements de température et des interférences électromagnétiques.

Les applications PCB incluent :

• Surveillance du système de refroidissement
• Contrôle de la gestion du carburant
• Modules de commande hydrauliques
• Systèmes de gestion thermique

Ces produits nécessitent une grande fiabilité mécanique et des connexions électriques stables tout au long du fonctionnement du véhicule.

Sélection de la bonne structure de PCB pour les systèmes de flux

La structure du PCB dépend de la complexité de l'équipement.

Aisen Electronics prend en charge la fabrication de PCB, depuis les simples cartes de capteurs jusqu'aux plates-formes de contrôle complexes.

Capacité technique

Ces capacités répondent à différentes exigences, depuis les appareils portables compacts jusqu'aux systèmes de contrôle industriels.

Focus sur la fabrication pour l’électronique basée sur la mesure

La production de PCB à contrôle de débit nécessite de la cohérence car les variations électriques peuvent influencer la précision des mesures.

Aisen Electronics contrôle les étapes clés de la fabrication, notamment :

• Vérification du matériel
• Alignement des couches de circuits
• Forage de précision
• Contrôle du cuivrage
• Finition des surfaces
• Tests électriques

Pour les applications liées aux capteurs, une attention particulière est accordée à l'intégrité des circuits et à la fiabilité des connexions.

Assemblage PCB pour dispositifs de contrôle de débit

De nombreux systèmes de flux intègrent des capteurs, des processeurs, des modules de communication et des circuits d'alimentation dans des espaces limités.

Aisen Electronics fournit des services PCBA comprenant :

• Assemblage CMS
• Assemblage d'interface de capteur
• Installation du microcontrôleur
• Tests fonctionnels
• Aide à la production

Cela permet aux clients de recevoir des assemblages électroniques terminés au lieu de seulement des cartes nues.

Comparaison de fabrication de PCB à débit

FAQ

Quel PCB est utilisé dans les débitmètres ?

Les débitmètres utilisent généralement des PCB qui intègrent des interfaces de capteurs, des circuits de traitement du signal, des processeurs et des modules de communication.

Les PCB de contrôle de flux peuvent-ils prendre en charge plusieurs capteurs ?

Oui. Les conceptions de PCB multicouches peuvent intégrer plusieurs canaux de capteurs, interfaces de communication et circuits de contrôle.

Les systèmes de distribution nécessitent-ils des matériaux PCB spéciaux ?

Le matériau dépend des exigences de température de fonctionnement, d’environnement et de fiabilité. Les applications industrielles peuvent nécessiter une résistance accrue à la chaleur ou à l’humidité.

Pouvez-vous fabriquer des PCB rigides-flexibles pour les équipements de distribution ?

Oui. Les structures PCB rigides et flexibles peuvent être utilisées lorsque l'équipement nécessite une installation tridimensionnelle compacte.

Fournissez-vous des services d'assemblage de PCB ?

Oui. Aisen Electronics fournit une assistance à la fabrication de PCB, à l'assemblage de CMS, aux tests et à la production.

Contacter Aisen Électronique

Aisen Electronics Co., Ltd. fournit des circuits imprimés pour systèmes de débit et de distribution.

Des cartes d'interface de capteurs aux ensembles de contrôle complets, nous accompagnons nos clients dans le développement de systèmes d'automatisation industrielle, d'instruments de laboratoire, d'équipements médicaux et de modules de contrôle automobile.

E-mail:akesoncircuit@hotmail.com
