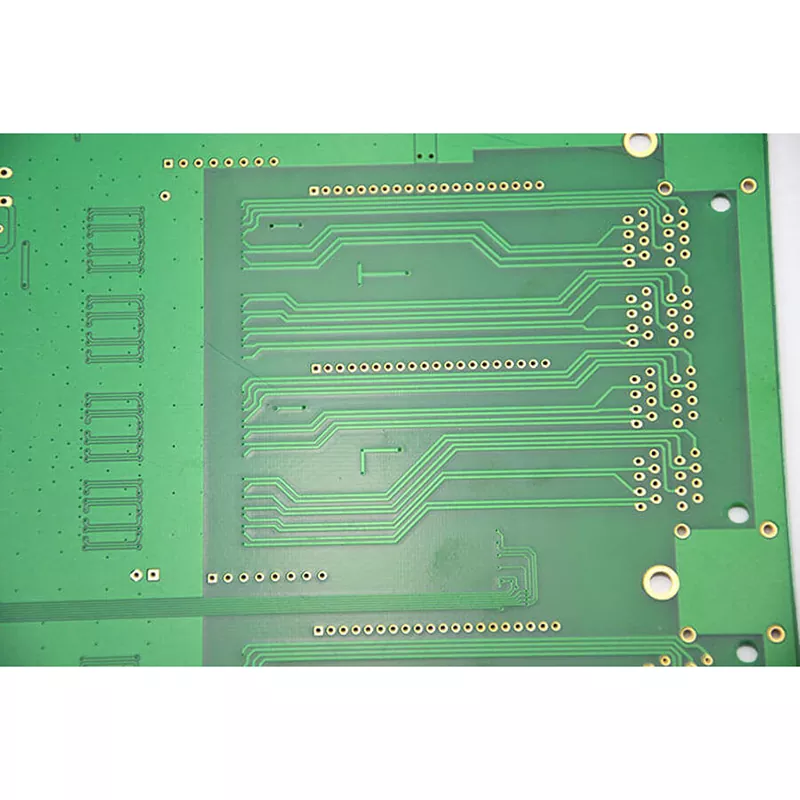

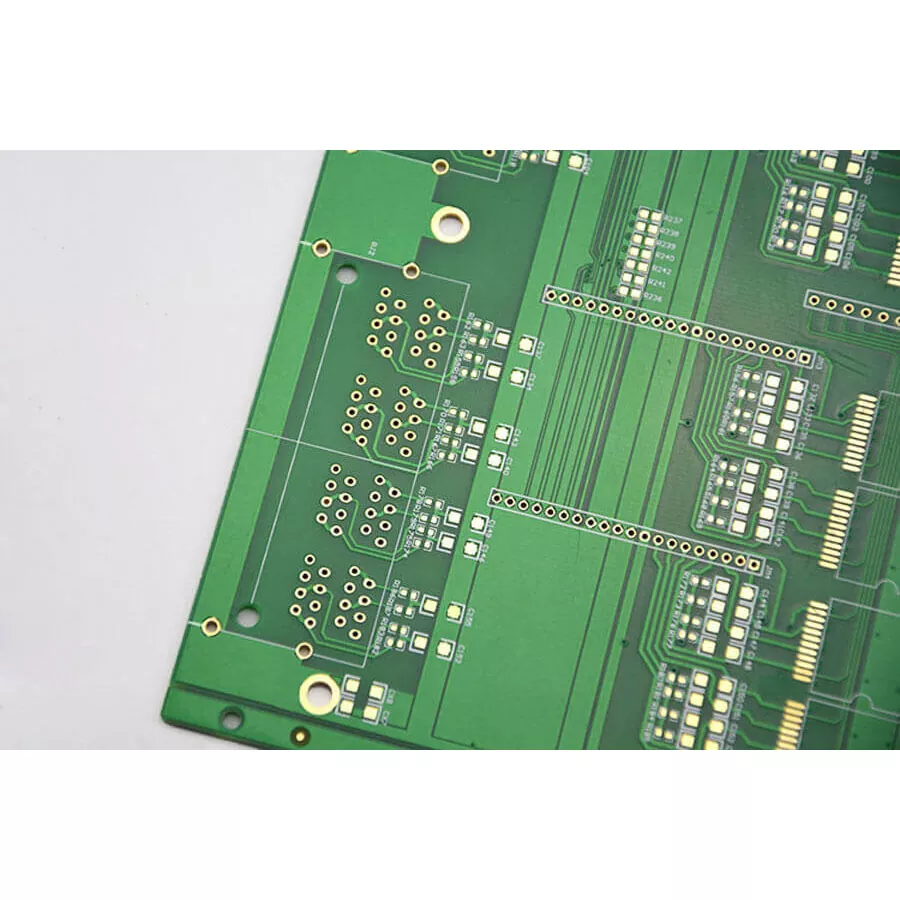

PCB d'équipement de stimulation musculaire électrique

Les équipements de stimulation musculaire électrique nécessitent un contrôle précis des impulsions de sortie, des niveaux de courant et de la commutation des canaux. Le PCB à l'intérieur d'un appareil EMS connecte le microcontrôleur, le pilote de stimulation, le circuit de gestion de l'alimentation et le système de contrôle utilisateur. Toute instabilité dans la conception du circuit peut affecter la précision des impulsions et la cohérence du dispositif.

Aisen Electronics Co., Ltd. fabrique des PCB pour équipements de stimulation musculaire électrique pour les appareils de rééducation, les produits de récupération de forme physique et les équipements de stimulation portables. Notre fabrication de PCB se concentre sur un routage stable des signaux, des chemins de courant contrôlés, des configurations de circuits compactes et une cohérence de production pour un fonctionnement à long terme des appareils.

Exigences de conception de PCB pour les équipements EMS

Contrairement aux cartes de contrôle ordinaires, les PCB EMS doivent gérer à la fois les signaux de commande numériques et les circuits de sortie de stimulation sur la même carte. La configuration doit séparer les signaux de commande sensibles des sections de puissance afin de réduire les interférences.

Lors du développement des PCB, les principales considérations comprennent :

• Conception du chemin de courant pour les circuits de sortie de stimulation
• Structure de mise à la terre pour réduire le bruit électrique
• Placement des composants pour une transmission stable du signal
• Conception de protection pour les circuits de puissance et de contrôle

Ces facteurs affectent directement la précision de la stimulation et la stabilité de fonctionnement du produit.

Conception de circuits contrôlés pour les systèmes de sortie d'impulsions

La fonction principale d'un appareil EMS est de générer des impulsions électriques contrôlées. Le PCB doit maintenir des connexions stables entre la puce de contrôle, le circuit pilote et l'interface de sortie.

Aisen Electronics prend en charge les structures PCB avec :

Ces capacités prennent en charge les conceptions EMS compactes avec plusieurs canaux de contrôle et fonctions électroniques intégrées.

Structure PCB pour appareils EMS portables

De nombreux produits EMS sont conçus comme des appareils portables ou portables. L'espace interne limité nécessite une densité de circuits plus élevée sans affecter la fiabilité de l'assemblage.

Pour les équipements EMS compacts, Aisen Electronics propose :

• Structures PCB multicouches pour circuits intégrés
• Technologie HDI pour les configurations de composants plus petites
• Routage fin pour les conceptions haute densité
• Options de PCB flexibles pour les assemblages à espace restreint

Ces capacités de fabrication permettent aux concepteurs d'intégrer le contrôle de la stimulation, les circuits de charge, les écrans et les modules sans fil dans des boîtiers de produits plus petits.

Contrôle du processus de fabrication

La production de PCB pour équipements électriques de stimulation musculaire nécessite une précision de fabrication stable, car la variation du circuit peut influencer les performances du produit.

Notre processus de production comprend :

Inspection des matériaux
→ Formation de circuit de couche interne
→ Alignement et stratification des couches
→ Forage de précision
→ Cuivrage
→ Formation de modèles de circuits
→ Traitement de surface
→ Inspection AOI
→ Tests électriques

Pour les cartes multicouches, l'enregistrement des couches et l'épaisseur du cuivre sont soigneusement contrôlés pour maintenir la fiabilité de la connexion entre les circuits internes.

Matériaux et finitions de surface

Différents produits EMS ont des exigences différentes en fonction de l'environnement d'exploitation et des méthodes d'assemblage.

Le traitement de surface approprié est sélectionné en fonction du type de composant, du processus de soudage et de la durée de vie attendue du produit.

Fabrication de PCBA pour les produits EMS

Aisen Electronics fournit également des services d'assemblage de PCB aux fabricants d'équipements EMS.

La capacité d’assemblage comprend :

• Placement des composants CMS
• Assemblage du microcontrôleur
• Assemblage de circuits de gestion de l'alimentation
• Tests fonctionnels
• Prise en charge des lots de production

Les composants allant des petits boîtiers tels que les puces 01005 aux boîtiers IC plus grands peuvent être traités en fonction des exigences du produit.

Inspection de la qualité pendant la production

Pour les applications EMS, les défauts des PCB peuvent affecter la précision du contrôle des appareils. Pour réduire les risques de production, chaque lot suit des procédures d'inspection définies.

Des enregistrements de production sont conservés pour chaque lot afin de prendre en charge le suivi de la qualité.

Applications

Les cartes PCB EMS sont utilisées dans :

PCB EMS vs PCB de contrôle général

FAQ

Quelle structure de couche PCB est couramment utilisée pour les équipements EMS ?

La plupart des produits EMS utilisent des PCB de 2 à 8 couches. Les appareils plus complexes dotés de plusieurs canaux ou modules de communication peuvent nécessiter des structures multicouches.

Pourquoi les équipements EMS nécessitent-ils un contrôle d'impédance ?

Le contrôle d'impédance aide à maintenir la cohérence du signal dans les circuits de contrôle sensibles et réduit les interférences entre les différentes sections du circuit.

Pouvez-vous fabriquer des cartes PCB EMS de petite taille ?

Oui. Aisen Electronics prend en charge la fabrication HDI et le routage fin pour les appareils EMS compacts.

Fournissez-vous un assemblage EMS PCBA ?

Oui. Nous fournissons la fabrication de PCB, l'assemblage de composants, les tests et le support à la production.

Quelles informations sont nécessaires pour la production de PCB EMS ?

Les clients fournissent généralement des fichiers Gerber, une nomenclature, des spécifications de PCB, des exigences d'assemblage et la quantité de production.

Contacter Aisen Électronique

Aisen Electronics Co., Ltd. fournit des services de fabrication et d'assemblage de PCB aux fabricants d'équipements EMS.

Forts de notre expérience dans la fabrication de PCB multicouches, la fabrication HDI et l'assemblage électronique, nous aidons nos clients à développer des appareils de rééducation, des produits de fitness et des équipements de stimulation portables.
