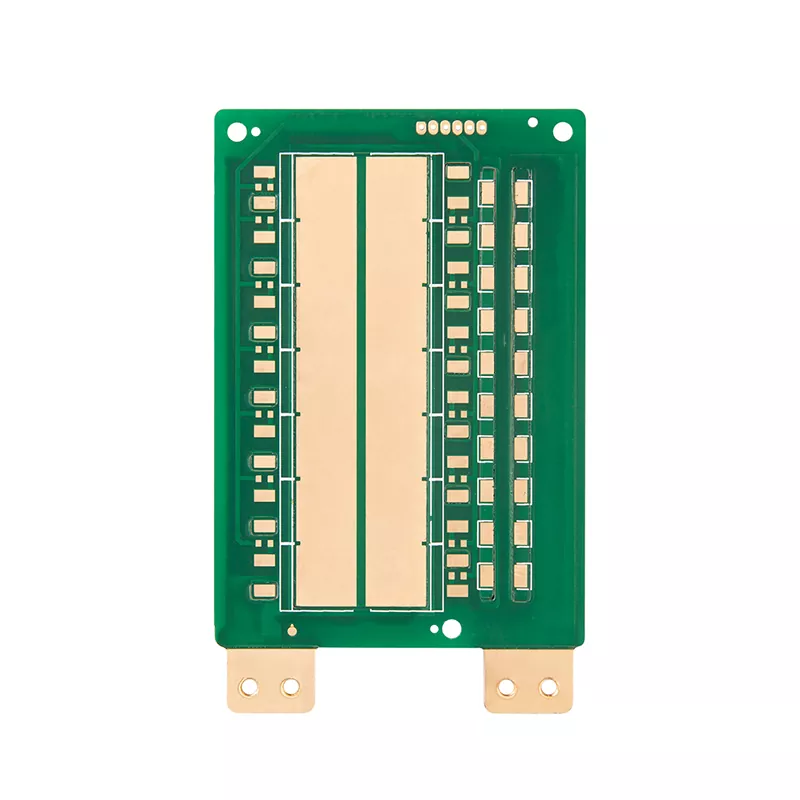

PCB de panneaux solaires photovoltaïques

Les systèmes électroniques solaires sont conçus pour de longs cycles de service, fonctionnant souvent pendant de nombreuses années avec des possibilités de maintenance limitées. Contrairement à l’électronique grand public standard, les équipements photovoltaïques doivent gérer des charges de puissance plus élevées, un fonctionnement continu et des conditions environnementales changeantes.

Le PCB à l’intérieur de l’équipement solaire affecte directement l’efficacité, la sécurité et la stabilité opérationnelle du système.

Aisen Electronics se concentre sur trois domaines critiques lors de la fabrication de PCB solaires :

Gestion thermique pour les applications solaires de haute puissance

Les onduleurs solaires et les systèmes de stockage d'énergie génèrent une chaleur considérable pendant les cycles de conversion d'énergie et de charge. Une mauvaise dissipation thermique peut accélérer le vieillissement des matériaux, réduire la fiabilité des composants et provoquer une défaillance prématurée.

Pour améliorer les performances thermiques, les PCB de panneaux solaires photovoltaïques peuvent être conçus avec :

• Couches de cuivre lourdes pour une capacité de transport de courant améliorée
• Dispositions optimisées des traces de cuivre pour réduire la perte de résistance
• Vias thermiques pour le transfert de chaleur entre les couches de PCB
• Matériaux à haute Tg pour une meilleure résistance à la température

Ces considérations de conception aident à maintenir un fonctionnement stable dans des environnements à haute température.

Fiabilité de courant élevée pour les systèmes d'énergie solaire

Les équipements de conversion d'énergie solaire nécessitent des PCB capables de gérer des charges de courant fluctuantes. Une densité de courant excessive peut augmenter la génération de chaleur et créer des risques de fiabilité.

Pour les applications solaires à courant élevé, Aisen Electronics prend en charge :

• Épaisseur de cuivre jusqu'à 6oz
• Larges traces de puissance
• Conception de circuit à faible résistance
• Structures de distribution d'énergie multicouches

Ces technologies sont couramment appliquées aux tableaux de commande des onduleurs solaires, aux systèmes de gestion de batterie et aux équipements de surveillance de l'alimentation.

Protection de l'environnement pour les équipements solaires extérieurs

Les systèmes photovoltaïques sont souvent installés dans des environnements extérieurs où les PCB peuvent être confrontés à des risques d'humidité, de cycles de température, de poussière et de corrosion.

En fonction des exigences de l'application, nous proposons des options de matériaux et de traitements de surface adaptés pour améliorer :

• Résistance à l'humidité
• Protection contre la corrosion
• Fiabilité de la soudure à long terme
• Stabilité électrique

Applications de PCB solaires photovoltaïques

Aisen Electronics fournit des solutions de fabrication de circuits imprimés de panneaux solaires photovoltaïques pour différentes applications d'énergie renouvelable.

PCB d'onduleur solaire

Les systèmes d'onduleurs solaires convertissent l'énergie CC générée par les panneaux photovoltaïques en énergie CA utilisable. Leurs PCB nécessitent des performances électriques stables, une gestion efficace de la chaleur et une transmission fiable du signal.

Nos solutions PCB d'onduleur prennent en charge :

• Structures de circuits multicouches
• Sections de puissance à courant élevé
• Contrôle précis de l'impédance
• Finitions de surface fiables pour un fonctionnement à long terme

PCB du système de stockage d'énergie

Les équipements de stockage sur batterie nécessitent des fonctions de surveillance et de contrôle précises. La fiabilité des PCB affecte directement les performances de gestion de la batterie et la sécurité du système.

Nos capacités en matière de PCB de stockage d'énergie comprennent :

• Circuits de contrôle multicouches
• Dispositions de composants haute densité
• Conceptions de gestion de l'énergie
• Solutions d'optimisation thermique

PCB du système de surveillance solaire

Les systèmes photovoltaïques intelligents s'appuient sur des dispositifs de surveillance pour collecter des données opérationnelles et améliorer la gestion de l'énergie.

Pour les équipements de surveillance compacts, nous fournissons :

• Fabrication de PCB HDI
• Capacité de circuit en ligne fine
• Conceptions peu encombrantes
• Performances de transmission de signal stables

Capacités techniques

Aisen Electronics prend en charge la production de PCB personnalisés, du développement de prototypes à la production de masse.

Capacité de fabrication de PCB multicouches

Nous fabriquons des PCB pour applications solaires avec :

• Nombre de couches : 1 à 32 couches
• Taille maximale de la carte : 650 mm × 750 mm
• Épaisseur du panneau : 0,3 mm à 5,0 mm
• Largeur/espacement minimum des lignes : 3 mil/3 mil
• Épaisseur du cuivre : jusqu'à 6oz
• Tolérance d'impédance : ±8 %

Ces capacités nous permettent de prendre en charge à la fois des cartes de contrôle compactes et des systèmes de gestion d'énergie complexes.

Sélection de matériaux pour les applications de PCB solaires

Différentes applications solaires nécessitent différents matériaux PCB.

Les sélections courantes incluent :

PCB FR-4 à Tg élevée

Convient pour :

• Tableaux de commande d'onduleurs solaires
• Systèmes photovoltaïques industriels
• Équipement de conversion de puissance

Les matériaux à Tg élevée offrent une stabilité thermique améliorée pendant un fonctionnement continu.

PCB en cuivre lourd

Convient pour :

• Applications solaires à courant élevé
• Systèmes de stockage par batterie
• Modules de distribution d'énergie

Les structures en cuivre lourdes améliorent la capacité de courant et réduisent l'accumulation de chaleur.

PCB HDI

Convient pour :

• Appareils de surveillance solaire intelligents
• Contrôleurs compacts
• Équipement photovoltaïque compatible IoT

La technologie HDI permet des conceptions de circuits plus compactes tout en conservant les performances du signal.

Processus de fabrication de PCB solaires

La production de PCB solaires nécessite un contrôle précis à chaque étape de fabrication.

Examen technique et vérification de la conception

Avant la production, notre équipe d'ingénierie examine les fichiers PCB, la sélection des matériaux, les structures des couches et les exigences de fabrication.

Les principales considérations comprennent :

• Évaluation de la capacité actuelle
• Revue de conception thermique
• Optimisation du stack-up
• Analyse de faisabilité de fabrication

Fabrication de circuits imprimés de précision

Le processus de fabrication comprend :

• Imagerie et gravure de la couche interne
• Stratification de couche
• Perçage CNC
• Placage de cuivre
• Finition des surfaces
• Tests électriques

Chaque processus est surveillé par des procédures de contrôle de qualité pour maintenir la cohérence de la production.

Tests et contrôle qualité

Avant expédition, les PCB solaires sont soumis à des procédures d'inspection comprenant :

• Inspection de la zone d'intérêt
• Tests électriques
• Test d'impédance si nécessaire
• Contrôle de la qualité des surfaces

Ces processus de test contribuent à garantir des performances stables pour les applications d’énergie renouvelable.

Options de finition de surface pour les PCB solaires

Différents environnements et exigences d'application nécessitent une protection de surface appropriée.

Finition de surface ENIG

Electroless Nickel Immersion Gold fournit :

• Bonne résistance à la corrosion
• Soudabilité stable
• Longue capacité de stockage

Il est largement utilisé pour les assemblages électroniques solaires de haute fiabilité.

Finition de surface OSP

OSP fournit une solution rentable pour les applications nécessitant des performances de soudure fiables avec des coûts de fabrication contrôlés.

Finition de surface argentée par immersion

L'argent par immersion offre une bonne conductivité électrique et convient aux applications nécessitant une transmission efficace du signal et de la puissance.

Services d'assemblage PCBA pour l'électronique solaire

Outre la fabrication de PCB, Aisen Electronics fournit des services complets de fabrication de PCBA.

Nos capacités comprennent :

• Approvisionnement en composants
• Assemblage CMS
• Assemblage traversant
• Tests fonctionnels
• Assistance à l'assemblage final

Nous prenons en charge le placement de composants depuis les boîtiers 01005 vers des composants de puissance plus grands, aidant ainsi les clients à simplifier leur chaîne d'approvisionnement depuis la production de PCB jusqu'aux modules électroniques finis.

Comment sélectionner le bon PCB pour les applications solaires ?

Le choix du bon PCB dépend des exigences électriques, de l'environnement d'installation et de la durée de vie attendue.

Pour les applications d’onduleurs solaires, les ingénieurs considèrent généralement :

• Tension et courant de fonctionnement
• Niveau de génération de chaleur
• Performances des matériaux PCB
• Structure de couche requise

Pour les systèmes de stockage d’énergie, les facteurs importants comprennent :

• Capacité de traitement actuelle
• Gestion thermique
• Fiabilité des circuits
• Résistance environnementale à long terme

Aisen Electronics travaille avec les clients pendant la phase de conception pour sélectionner les structures de PCB appropriées en fonction des exigences réelles de l'application.

Pourquoi choisir Aisen Electronics Co., Ltd. pour la fabrication de PCB solaires ?

Aisen Electronics Co., Ltd. combine une expérience dans la fabrication de PCB avec un support technique axé sur les applications pour les industries des énergies renouvelables.

Nos avantages incluent :

• Expérience dans la production de PCB multicouches et en cuivre lourd
• Accompagnement du prototype à la fabrication en série
• Assistance technique lors de la revue de conception des PCB
• Procédures d'inspection strictes avant la livraison
• Solutions flexibles pour différentes applications solaires

Nous comprenons que les systèmes électroniques solaires nécessitent plus que la simple production de PCB. Une conception de circuit fiable, des matériaux adaptés et une qualité de fabrication constante sont essentiels pour une performance énergétique renouvelable à long terme.

Foire aux questions sur les PCB solaires photovoltaïques

Quel type de PCB est couramment utilisé dans les systèmes d’onduleurs solaires ?

Les systèmes d'onduleurs solaires utilisent généralement des PCB FR-4 multicouches avec une résistance thermique élevée et une capacité de gestion du courant fiable. Pour les applications de puissance plus élevée, des conceptions de circuits imprimés en cuivre lourd sont souvent sélectionnées.

Pourquoi les PCB solaires ont-ils besoin de couches de cuivre plus épaisses ?

Les systèmes d'énergie solaire génèrent un courant important pendant leur fonctionnement. Des couches de cuivre plus épaisses aident à réduire la résistance, à améliorer la capacité de courant et à minimiser la génération de chaleur.

Les PCB solaires peuvent-ils être utilisés dans des environnements extérieurs ?

Oui. Les panneaux solaires photovoltaïques PCB peuvent être conçus avec des matériaux et des finitions de surface appropriés pour améliorer la résistance à l'humidité, aux changements de température et à la corrosion.

Quelles technologies PCB conviennent aux systèmes de stockage d’énergie ?

Les systèmes de stockage d'énergie utilisent généralement des PCB multicouches, des PCB en cuivre lourd et des conceptions thermiques optimisées pour prendre en charge les fonctions de gestion de l'alimentation et de contrôle de la batterie.

Aisen Electronics fournit-il des services d'assemblage de PCB ?

Oui. Aisen Electronics fournit des services de fabrication de PCB ainsi que d'assemblage de PCBA, y compris l'approvisionnement en composants, l'assemblage SMT, les tests et l'assistance à l'assemblage final.

Quelles informations sont nécessaires pour un devis de PCB solaires ?

Pour fournir un devis précis, les clients doivent généralement fournir des dessins de PCB, des fichiers Gerber, les exigences en matière de couches, les exigences en matériaux, la quantité et les informations sur l'application.

Contactez Aisen Electronics Co., Ltd. pour des solutions de circuits imprimés solaires

Que vous ayez besoin d'un prototype de panneau de commande solaire ou d'une production en grand volume d'équipements d'énergie renouvelable, Aisen Electronics Co., Ltd. propose des solutions de fabrication de PCB personnalisées en fonction de vos exigences électriques, thermiques et de fiabilité.

E-mail:violet@akesonpcb.com

Des PCB d'onduleurs solaires aux cartes de contrôle de stockage d'énergie, nous aidons les entreprises d'énergie renouvelable à construire des systèmes électroniques fiables grâce à une fabrication professionnelle de PCB.
