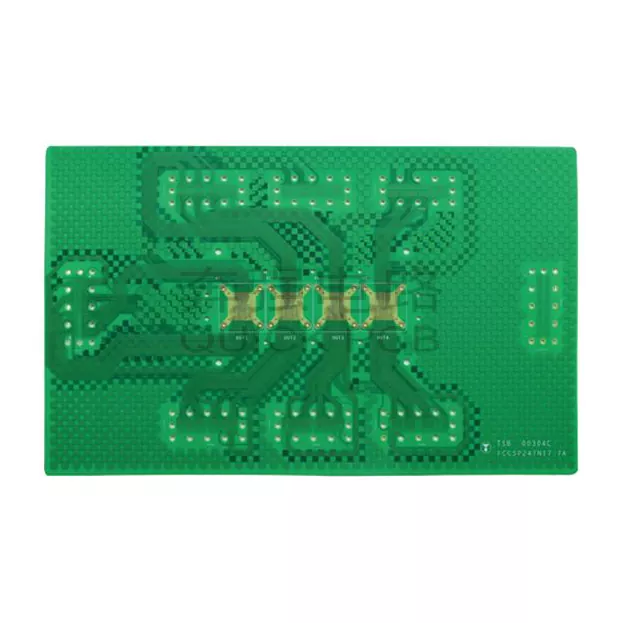

PCB d'emballage de semi-conducteurs

Shenzhen Aisen Electronics Co., Ltd. fabrique des PCB d'emballage de semi-conducteurs conçus pour les applications de semi-conducteurs haute densité, prenant en charge les exigences d'emballage BGA, QFN et flip-chip. Avec une capacité allant jusqu'à 32 couches, la technologie HDI, un routage de lignes fines, des micro vias et une impédance contrôlée, nos PCB offrent une transmission de signal stable et des connexions fiables pour l'électronique automobile, le contrôle industriel, les systèmes d'alimentation et les appareils grand public avancés.

Bienvenue chez Shenzhen Aisen Electronics Co., Ltd. - votre complice de confiance pour la fabrication avancée de circuits imprimés. Notre bureau ultramoderne spécialisé dans le transport de produits de haute qualité PCB d'emballage de semi-conducteurs des arrangements qui répondent aux exigences des gadgets avancés. Que vous ayez besoin de feuilles monocouches ou des plans complexes à 32 couches, nous combinons une conception précise avec des formes de fabrication solides pour apporter votre électronique progrès dans la vie. Notre maîtrise s'étend sur la voiture, les gadgets clients, le contrôle mécanique et la fourniture de contrôle candidatures.

Que sont les PCB du processus d'emballage des semi-conducteurs ?

Considérez votre gadget électronique comme une merveille moderne. L'article sert d'établissement qui interface toutes les pièces ensemble. Ces feuilles de circuits spécialisées fournissent les interconnexions de base entre les puces semi-conductrices et l'extérieur. monde.

Nos feuilles gèrent tout, depuis la direction essentielle du drapeau jusqu'au transport de contrôle complexe. Ils soutiennent différents regroupements les tris comptent les avancées BGA, QFN et les puces retournées. La poignée de fabrication nécessite une précision extraordinaire pour garantir des associations solides entre des composants infinitésimaux.

Nos capacités de fabrication

Production de panneaux multicouches

Notre fabrication multicouche nécessite une préparation complète en 25 étapes. Cela commence par l'approche de l'évaluation du tissu et avance grâce à la manipulation des couches internes, à la couverture et au perçage.

Les étapes clés comprennent :

· Perçage de précision avec des trous d'au moins 0,2 mm

· Placage PTH avancé pour des connexions fiables

· Inspection AOI aux étapes critiques

· Application professionnelle du masque de soudure

· Plusieurs options de traitement de surface

Fabrication de panneaux double face

Pour les applications moins difficiles, nos feuilles recto-verso offrent une exécution étonnante avec des délais d'exécution plus rapides. Le la préparation rationalisée en 20 étapes maintient les mêmes critères de qualité tout en réduisant le temps de génération.

Spécifications techniques

Configurations de couches

· Un à 32 couches disponibles

· Taille maximale du panneau : 650 mm × 750 mm

· Plage d'épaisseur de planche : 0,3 mm à 5,0 mm

· Épaisseur du cuivre : jusqu'à 6 OZ

Caractéristiques de précision

· Largeur de ligne minimale : 0,076 mm (3 MIL)

· Taille minimale du via : 0,1 mm (micro vias)

· Tolérance d'impédance : ± 8 % (capacité spéciale)

· Épaisseur du cuivre du trou : ≥25 μm

Capacités avancées

· Technologie HDI : configurations 1+N+1 et 2+N+2

· Rapport d'aspect : jusqu'à 12:1

· Prise en charge BGA : jusqu'à 0,22 mm de diamètre

· Espacement des composants : aussi serré que 0,14 mm

Services d'assemblage de PCBA

Au-delà de la fabrication de PCB, nous proposons des solutions d'assemblage complètes. Nos capacités PCBA incluent :

Précision du placement des composants

· Taille minimale du composant : puce 01005 (capacité spéciale)

· Hauteur maximale du composant : 13 mm

· Précision du placement : ±0,025 mm

· Pas BGA : jusqu'à 0,38 mm

Contrôle de qualité

· Contrôle de l'épaisseur de la pâte à souder : ±0,03 mm

· Précision de migration des composants : ≤0,10 mm

· Espace minimum : 0,25 mm entre les composants

Applications industrielles

Electronique automobile

Notre qualité automobilePCB d'emballage de semi-conducteurs Les solutions répondent à des exigences strictes de fiabilité. Nous fabriquons des planches pour :

· Unités de commande du moteur

· Systèmes de sécurité

· Gestion de l'énergie des véhicules électriques

· Systèmes avancés d'aide à la conduite

Electronique grand public

Des smartphones aux appareils domestiques intelligents, nos cartes permettent :

· Intégration de composants haute densité

· Facteurs de forme miniaturisés

· Intégrité améliorée du signal

· Production rentable

Systèmes de contrôle industriels

Des conceptions robustes pour les environnements difficiles, notamment :

· Cartes de commande moteur

· Interfaces de capteurs

· Modules de communication

· Systèmes de distribution d'énergie

Applications d'alimentation

Solutions spécialisées pour :

· Systèmes de stockage d'énergie

· Onduleurs solaires

· Pilotes LED

· Systèmes de gestion de batterie

Assurance qualité

Nous maintenons des normes de qualité strictes tout au long de la production :

Objectifs de qualité

· Rendement du produit : ≥99,8 %

· Livraison à temps : ≥99 %

· Satisfaction client : ≥98 %

· Taux de réclamation : ≤0,5 %

Protocoles de test

Chaque carte est soumise à des tests complets, notamment :

· Tests électriques (ET)

· Inspection optique automatisée (AOI)

· Contrôle qualité final (FQC)

· Assurance qualité sortante (OQC)

Délai de livraison

Nous comprenons les pressions liées aux délais de mise sur le marché. Nos calendriers de production comprennent :

Échantillons rapides

· Simple/double face : 1 à 3 jours

· Cartes 4 couches : 3-4 jours

· Multicouche complexe : 5 à 10 jours

Volumes de production

· Conseils standards : 7 à 16 jours

· Conceptions complexes : 16 à 20+ jours

· Commandes urgentes : contact pour un service accéléré

Options de traitement de surface

Choisissez parmi plusieurs options de finition :

· HASL (Plomb et sans plomb)

· ENIG (Or par immersion au nickel chimique)

· OSP (Conservateur de Soudabilité Organique)

· Immersion argent/étain

· Hard Gold pour les connecteurs de bord

Pourquoi choisir le circuit Akeson ?

Notre engagement envers l’excellence s’étend au-delà de la fabrication. Nous fournissons :

· Consultation technique pour l'optimisation de la conception

· Analyse DFM pour éviter les problèmes de production

· Quantités flexibles, du prototype à la production de masse

· Documentation complète pour la traçabilité

L'industrie des semi-conducteurs exige la perfection. Notre avancéPCB d'emballage de semi-conducteurs les capacités de fabrication garantissent que vos produits répondent aux normes les plus élevées. De la consultation de conception initiale à livraison finale, nous sommes votre partenaire en innovation électronique.

Prêt à discuter de votre prochain projet ? Contactez notre équipe technique auviolet@akesonpcb.com pour découvrir comment notre expertise peut donner vie à vos créations. Construisons ensemble l'avenir de l'électronique.
