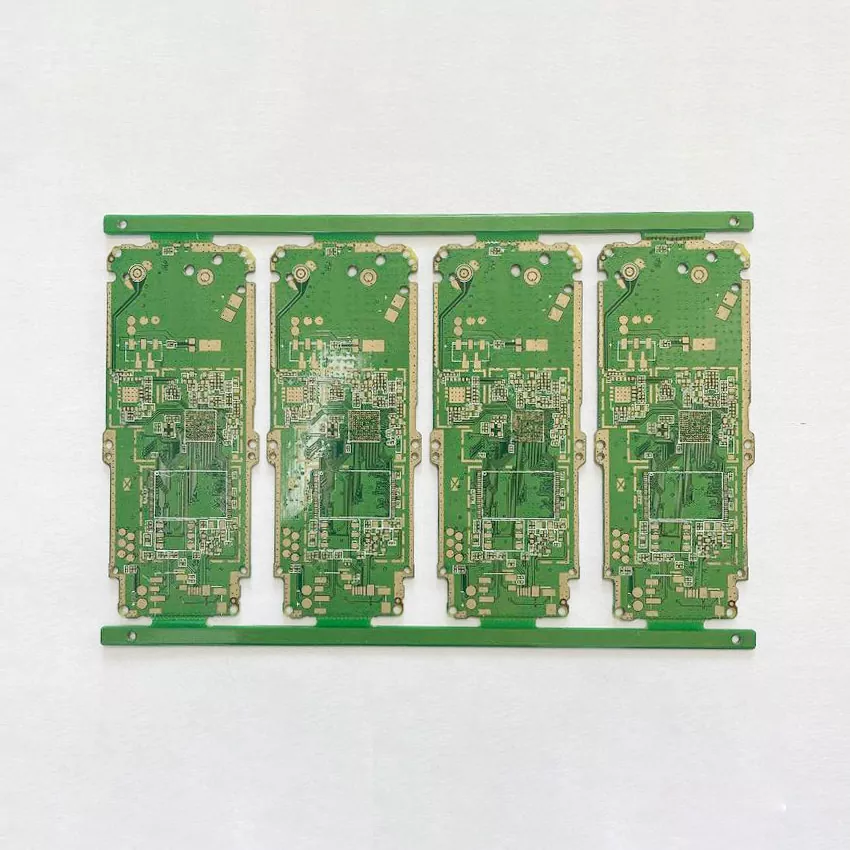

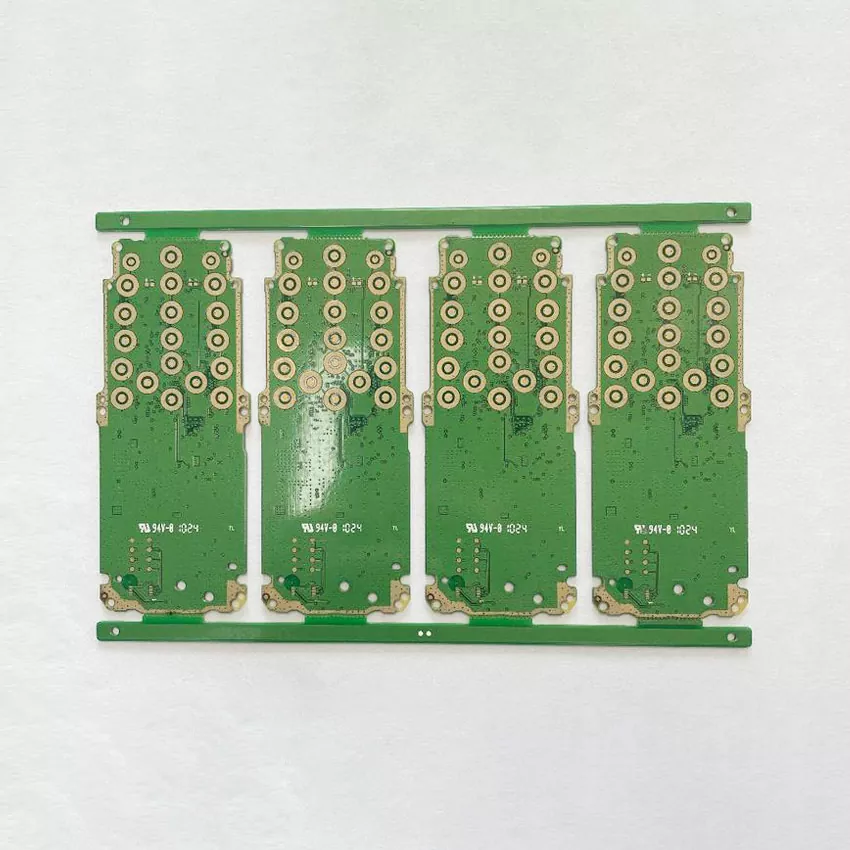

PCB de téléphone portable

Aisen Electronics Co., Ltd. fournit des solutions de fabrication de PCB pour téléphones mobiles conçues pour les appareils électroniques compacts et hautes performances. Grâce à la technologie HDI, à une fabrication fine, à des capacités de PCB multicouches et à un contrôle de qualité strict, nous fabriquons des cartes de circuits imprimés qui prennent en charge les smartphones, les appareils portables et les produits de communication portables nécessitant une intégration élevée, une transmission de signal stable et un fonctionnement fiable à long terme.

Les smartphones continuent d'intégrer davantage de fonctions dans des espaces plus petits, notamment des processeurs haute vitesse, plusieurs caméras, des modules de communication 5G, des capteurs et des systèmes de gestion de l'énergie. Ces conceptions nécessitent des PCB avec une densité de câblage plus élevée, un contrôle précis de l'impédance et des performances électriques stables.

Chez Aisen Electronics Co., Ltd., nous fabriquons des PCB pour téléphones mobiles selon les exigences de l'électronique mobile moderne. Nos capacités de production prennent en charge des structures de circuits complexes, des composants à pas fin et des interconnexions haute densité pour les fabricants développant des appareils portables de nouvelle génération.

Contrairement aux cartes électroniques grand public standard, les PCB pour téléphones mobiles nécessitent un contrôle de fabrication plus strict, car même de petites variations dans la largeur des lignes, l'alignement des couches ou le traitement de surface peuvent affecter l'intégrité du signal et les performances de l'assemblage.

Technologie PCB HDI pour les conceptions avancées de téléphones mobiles

L'intégration croissante des smartphones nécessite des structures de circuits imprimés offrant davantage d'espace de routage dans des dimensions limitées. La technologie d'interconnexion haute densité (HDI) permet aux concepteurs d'obtenir une densité de composants plus élevée tout en réduisant la taille des PCB.

Nos capacités de fabrication HDI comprennent :

  • Micro via diamètre à partir de 0,15 mm pour les connexions haute densité
  • Largeur de ligne minimale et espacement jusqu'à 3/3 mil pour des motifs de circuits fins
  • Prise en charge des composants BGA avec des exigences de pas de tampon de 0,2 mm
  • Technologie de routage IC à double rangée pour les configurations de processeur compactes
  • Structures HDI comprenant des conceptions 1+N+1 et 2+N+2

Ces capacités aident les fabricants de smartphones à intégrer des processeurs avancés, des modules de caméra, des composants de communication sans fil et des fonctions supplémentaires sans augmenter l'épaisseur du produit.

Capacité de fabrication de PCB multicouches pour l’électronique des smartphones

Les téléphones mobiles modernes combinent plusieurs modules fonctionnels dans un espace interne limité. Une structure PCB fiable est nécessaire pour séparer les signaux, les circuits de puissance et les systèmes de contrôle à grande vitesse.

Aisen Electronics prend en charge :

Structure des couches de PCB Applications typiques
PCB 4-6 couches Smartphones d'entrée de gamme, appareils de communication de base
PCB 8-10 couches Smartphones hautes performances dotés de processeurs et de caméras avancés
PCB 12-32 couches Appareils phares, plateformes 5G, systèmes de traitement de l'IA

La fabrication multicouche nécessite un enregistrement précis des couches, des processus de stratification contrôlés et des connexions de couches internes fiables pour garantir une stabilité à long terme lors du fonctionnement quotidien de l'appareil.

Processus de fabrication

La fabrication de PCB pour téléphones portables nécessite un contrôle strict depuis la préparation des matériaux jusqu'à l'inspection finale. Notre processus de production comprend :

Préparation des matériaux et fabrication de la couche interne

  • Inspection des matières entrantes
  • Imagerie de circuit de couche interne
  • Gravure et formation de circuits
  • Inspection AOI pour les défauts de la couche interne

Stratification et perçage de PCB

  • Processus de laminage contrôlé pour les structures multicouches
  • Forage mécanique et formation de microvias laser
  • Placage de cuivre pour garantir des connexions intercouches fiables

Formation de circuits de couche externe

  • Placage et gravure de motifs
  • Traitement des circuits fins
  • Application du masque de soudure
  • Traitement de finition de surface

Tests finaux

Chaque PCB est soumis à des tests électriques et à une inspection visuelle avant expédition, notamment :

  • Inspection de la zone d'intérêt
  • Tests de sondes volantes
  • Test d'impédance si nécessaire
  • Contrôle d'apparence
  • Vérification de la fiabilité

Cette approche de fabrication permet de réduire les risques de production lors de la production en série de smartphones.

Finitions de surface pour les applications de circuits imprimés pour téléphones mobiles

Différentes conceptions de smartphones nécessitent différents traitements de surface en fonction du type de composant, du processus d'assemblage et des exigences de fiabilité.

Les options disponibles incluent :

Finition de surface ENIG

Convient aux composants à pas fin et aux assemblages SMT haute densité. ENIG fournit une surface plane pour le montage de BGA et de micro-composants.

Finition de surface OSP

Une option économique pour l'électronique grand public standard nécessitant une bonne soudabilité.

Argent immergé

Utilisé pour les applications nécessitant une excellente conductivité électrique et des performances haute fréquence.

Traitement des doigts en or

Appliqué aux zones de connecteur nécessitant une insertion répétée et des performances de contact stables.

Notre équipe d'ingénieurs peut recommander des traitements de surface appropriés en fonction de la structure du PCB et des exigences d'assemblage.

Services

Outre la fabrication de PCB, Aisen Electronics fournit une assistance à la fabrication de PCBA pour les produits électroniques mobiles.

Nos services d’assemblage comprennent :

  • Approvisionnement en composants électroniques
  • Placement des composants CMS
  • Assemblage BGA
  • Traitement des composants traversants
  • Tests fonctionnels
  • Inspection complète du PCBA

Nous prenons en charge l'assemblage de petits composants jusqu'aux packages 01005 et gérons les assemblages de circuits imprimés complexes nécessitant un placement et un contrôle de processus précis.

Spécifications techniques

Article Capacité
Nombre de couches 4-32 couches
Taille maximale du panneau 650 mm × 750 mm
Épaisseur du PCB 0,3 mm-5,0 mm
Épaisseur du cuivre Jusqu'à 6 onces
Largeur/espacement minimum des lignes 3/3 mil
Taille minimale du micro-via 0,15 mm
Contrôle d'impédance ±8%
Structure de l'IDH 1+N+1 / 2+N+2

Ces capacités nous permettent de fabriquer des PCB pour différentes plates-formes de smartphones, des appareils grand public compacts aux terminaux mobiles hautes performances.

Contrôle qualité pour une production stable de PCB mobiles

Les fabricants de smartphones exigent des performances de PCB constantes sur de grands volumes de production. Aisen Electronics se concentre sur le contrôle des processus plutôt que de se fier uniquement à l'inspection finale.

Notre gestion de la qualité comprend :

  • Vérification du matériel entrant
  • Surveillance du processus pendant la fabrication
  • Systèmes d'inspection automatisés
  • Tests de performances électriques
  • Vérification finale de la qualité avant expédition

En contrôlant les paramètres de production critiques, nous aidons nos clients à maintenir des rendements d'assemblage stables et à réduire les interruptions de fabrication.

Support technique du prototype à la production de masse

Les projets de PCB pour téléphones mobiles nécessitent souvent une assistance technique précoce pour éviter les problèmes de conception lors de la fabrication.

Notre équipe d’ingénierie fournit :

  • Analyse DFM avant production
  • Recommandations d'empilement de PCB
  • Suggestions d'optimisation de l'intégrité du signal
  • Examen de faisabilité de fabrication
  • Prise en charge de la validation des prototypes

Cela aide les clients à raccourcir les cycles de développement et à améliorer la transition du prototype à la production en série.

Pourquoi choisir Aisen Electronics pour la fabrication de PCB pour téléphones mobiles ?

Aisen Electronics Co., Ltd. se concentre sur la fabrication de PCB pour produits électroniques compacts où la précision et la cohérence sont essentielles.

Nos avantages incluent :

  • Expérience en HDI et en fabrication de PCB fins
  • Capacité de production de PCB multicouches
  • Accompagnement du développement du prototype à la production en série
  • Contrôle strict du processus de fabrication
  • Support technique pour les applications électroniques mobiles

Que vous développiez des smartphones, des terminaux de communication ou des appareils intelligents portables, nous proposons des solutions de fabrication de PCB construites autour de vos exigences de conception.

Contactez-nous dès aujourd'hui pour discuter des exigences de votre projet de PCB de téléphone portable.
